Статические испытания грунтов сваями

Метод испытания грунтов статической нагрузкой на сваи считается одним из самых надежных, так как позволяет моделировать реальные нагрузки, которым будет подвергаться свая в процессе эксплуатации.

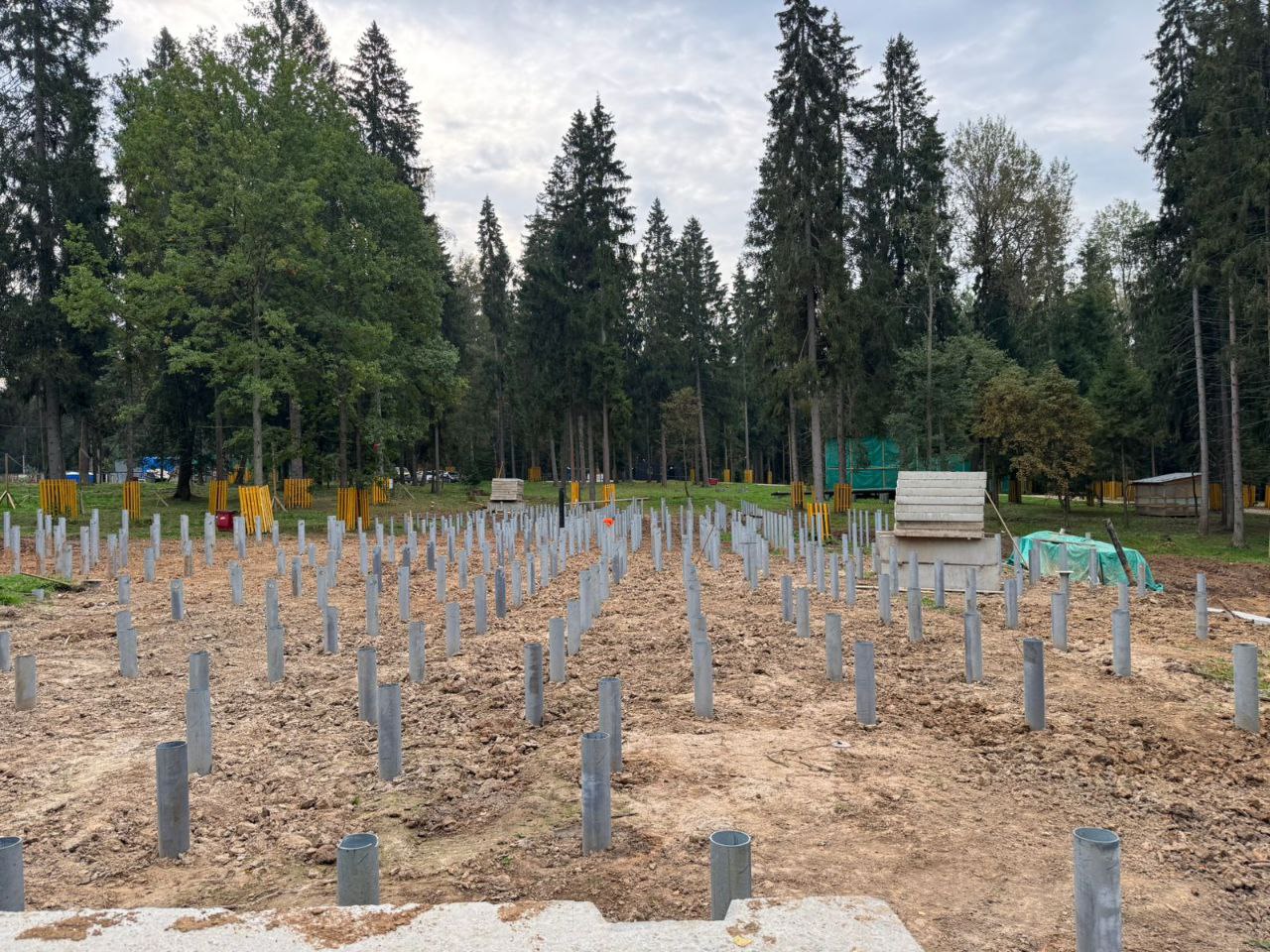

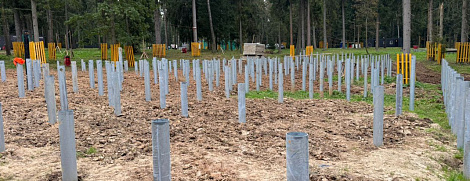

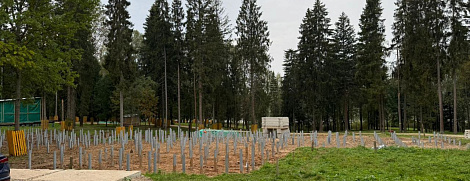

Процесс испытаний включает несколько этапов, начиная от подготовки свайного поля и заканчивая анализом полученных данных.

1. Подготовка к испытаниям

Перед началом тестирования необходимо провести ряд подготовительных работ:

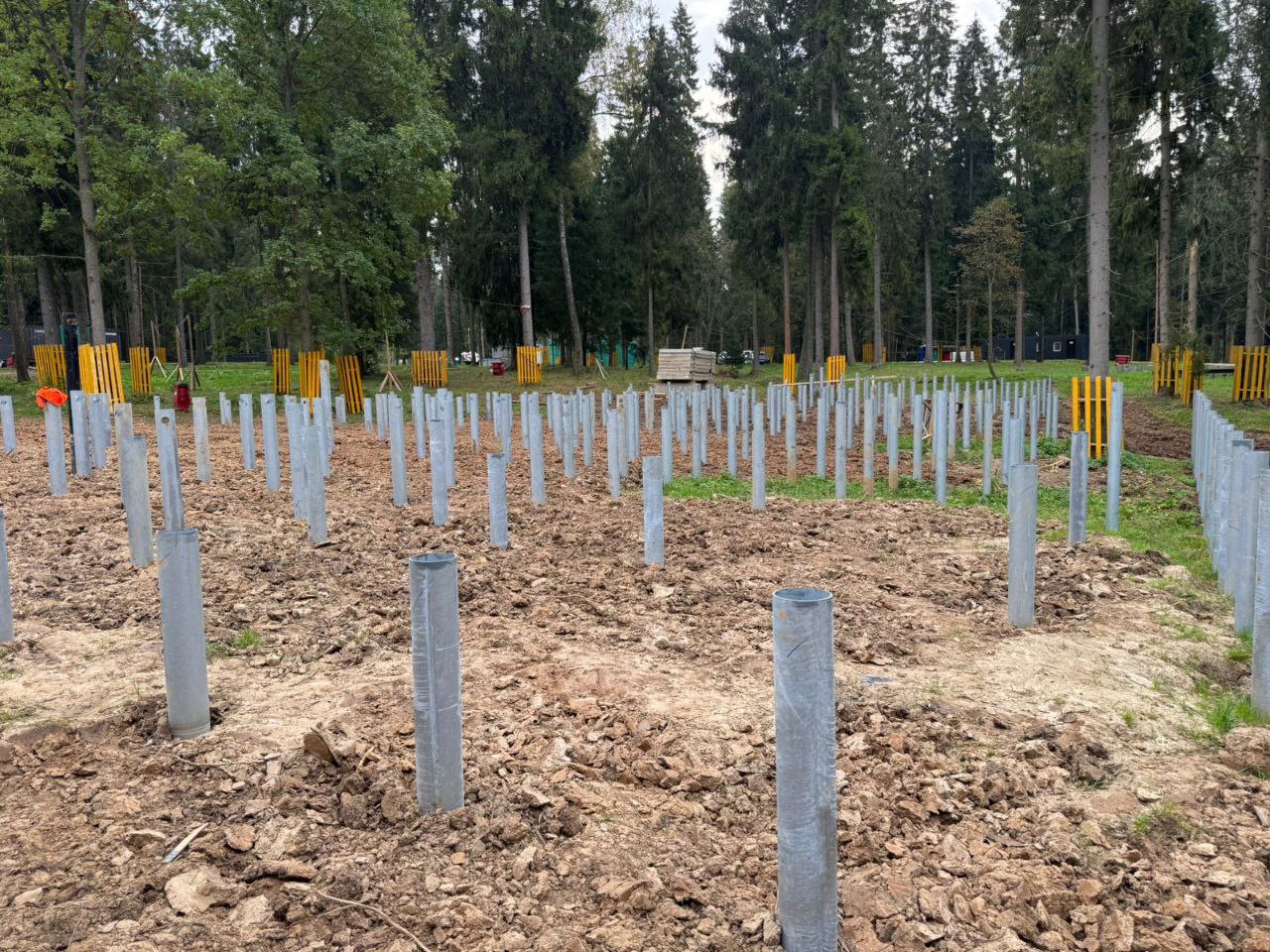

• Определить количество свай для испытаний (обычно это 1–2% от общего количества).

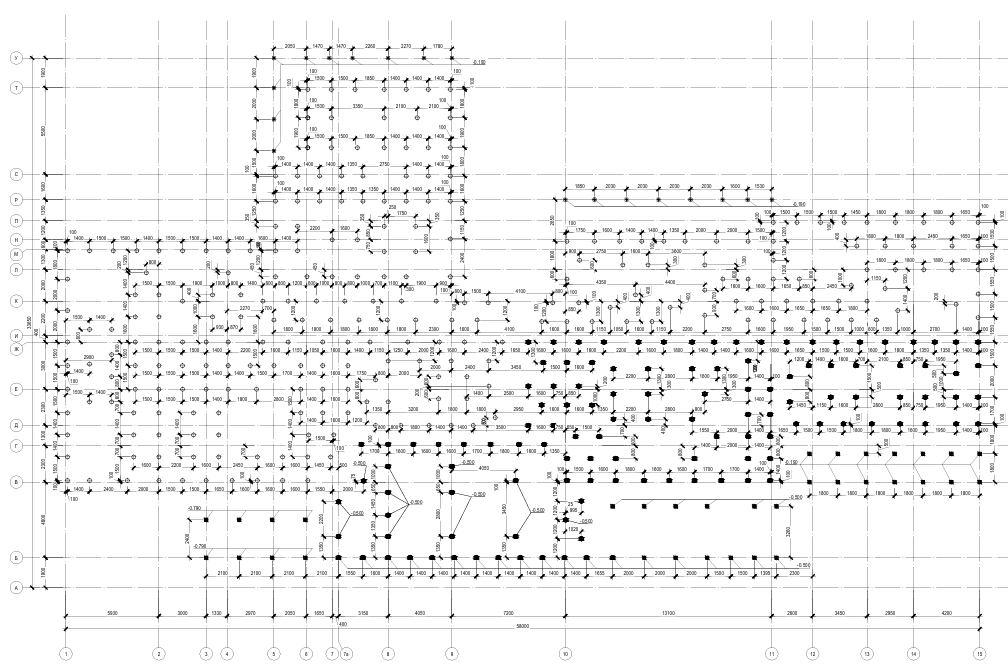

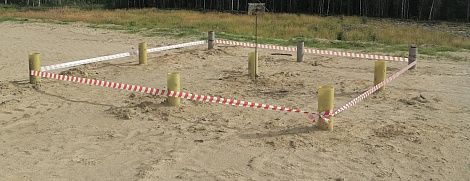

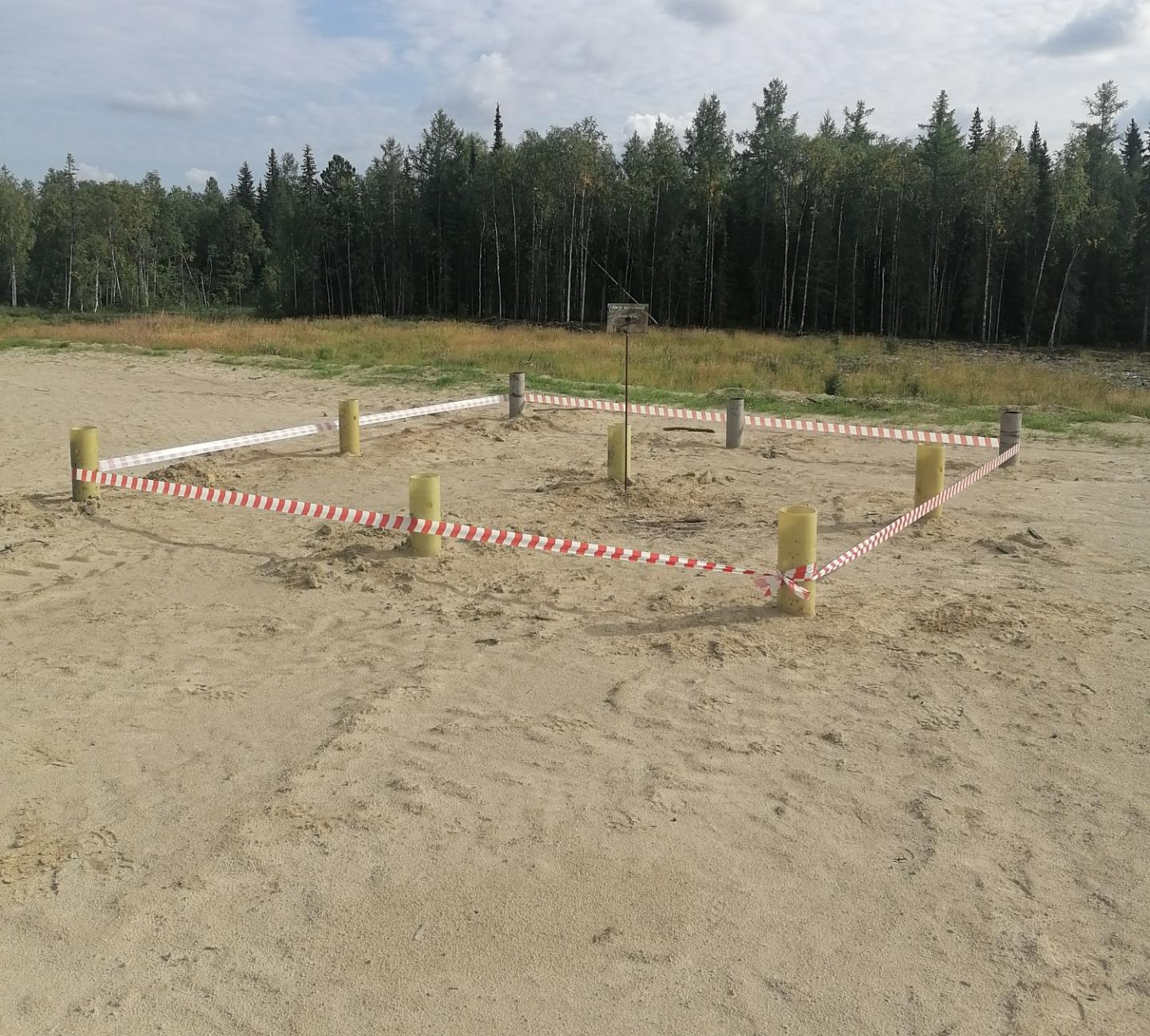

• Разметить площадку для проведения испытаний.
• Подготовить оборудование и тестовые нагрузки.

      2. Установка оборудования

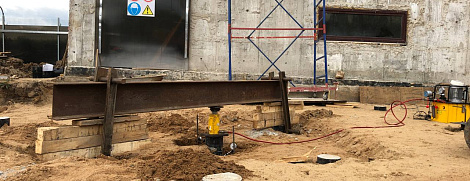

Для проведения глубинных испытаний свай статическим методом используется специальное оборудование:

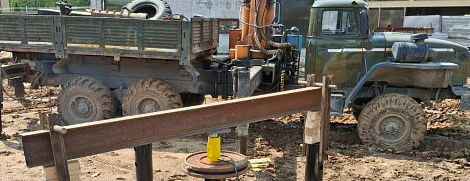

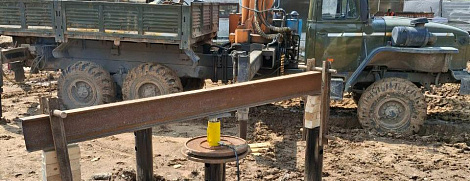

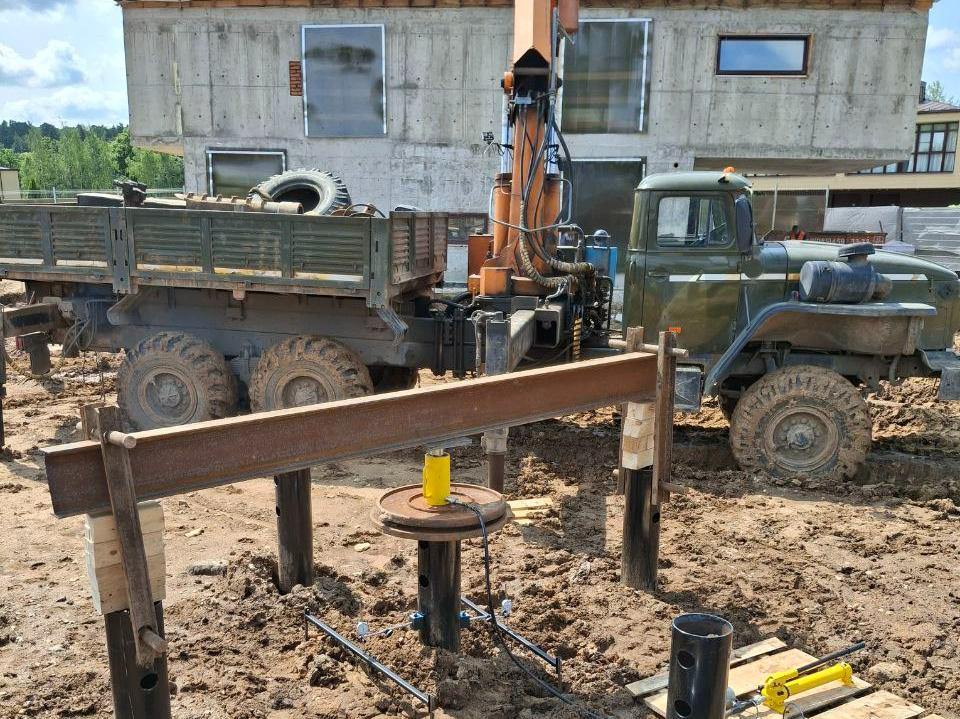

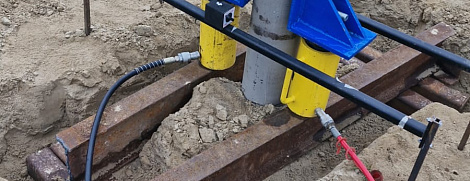

• Гидравлический домкрат – применяется для создания нагрузки на сваю.

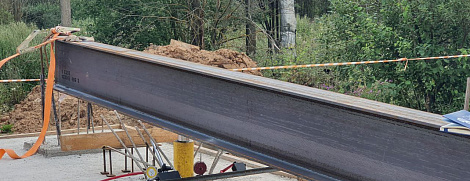

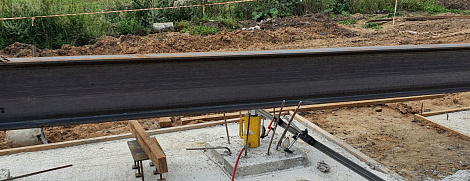

• Реакционная рама или анкеры – служат для создания противодействующего усилия.
• Датчики нагрузки и деформации – фиксируют изменения в свайной конструкции.

      3. Нагружение сваи

Испытание проводится поэтапно, с постепенным увеличением нагрузки:

• Начальное нагружение – фиксируются первые значения осадки сваи.
• Основное нагружение – нагрузка увеличивается до проектного значения.
• Критическая нагрузка – определяется предельная нагрузка, при которой начинаются деформации.
• Фиксация данных

В ходе тестирования записываются показатели:

• Осадка сваи при различных уровнях нагрузки.
• Время, за которое происходит деформация.
• Остаточная осадка после снятия нагрузки.

      4. Анализ результатов и составление отчета
После завершения испытаний проводится анализ полученных данных. В отчет включаются:

• Графики зависимости нагрузки от осадки.
• Заключение о несущей способности сваи.
• Рекомендации по проектированию фундамента.

Важно! Испытания свай могут проводиться как в полевых, так и в лабораторных условиях в зависимости от требований проекта.

Методы статических испытаний свай:

Существует несколько методик проведения статических испытаний, каждая из которых выбирается в зависимости от характеристик грунтов и свайного фундамента.

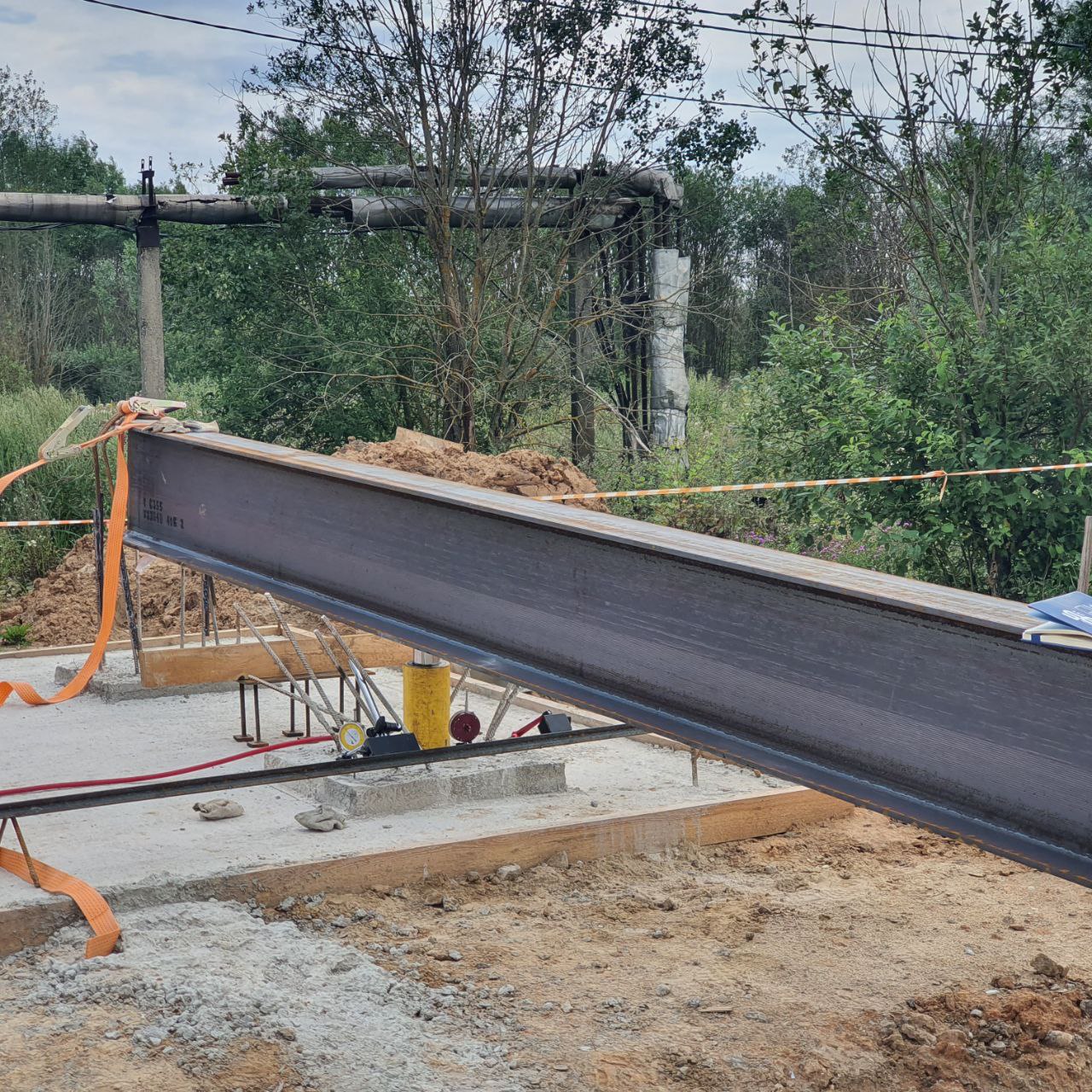

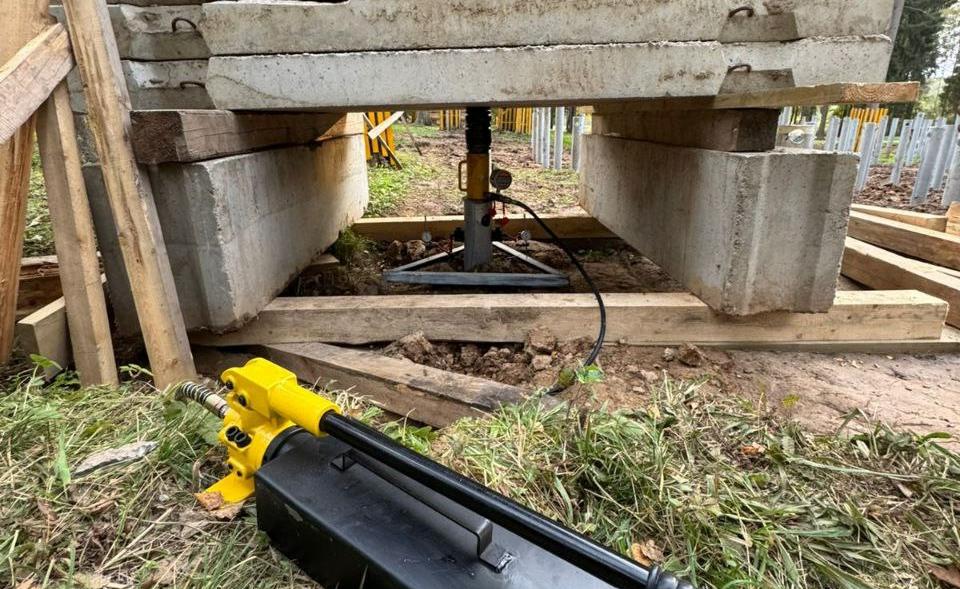

1. Испытание вертикальной нагрузкой

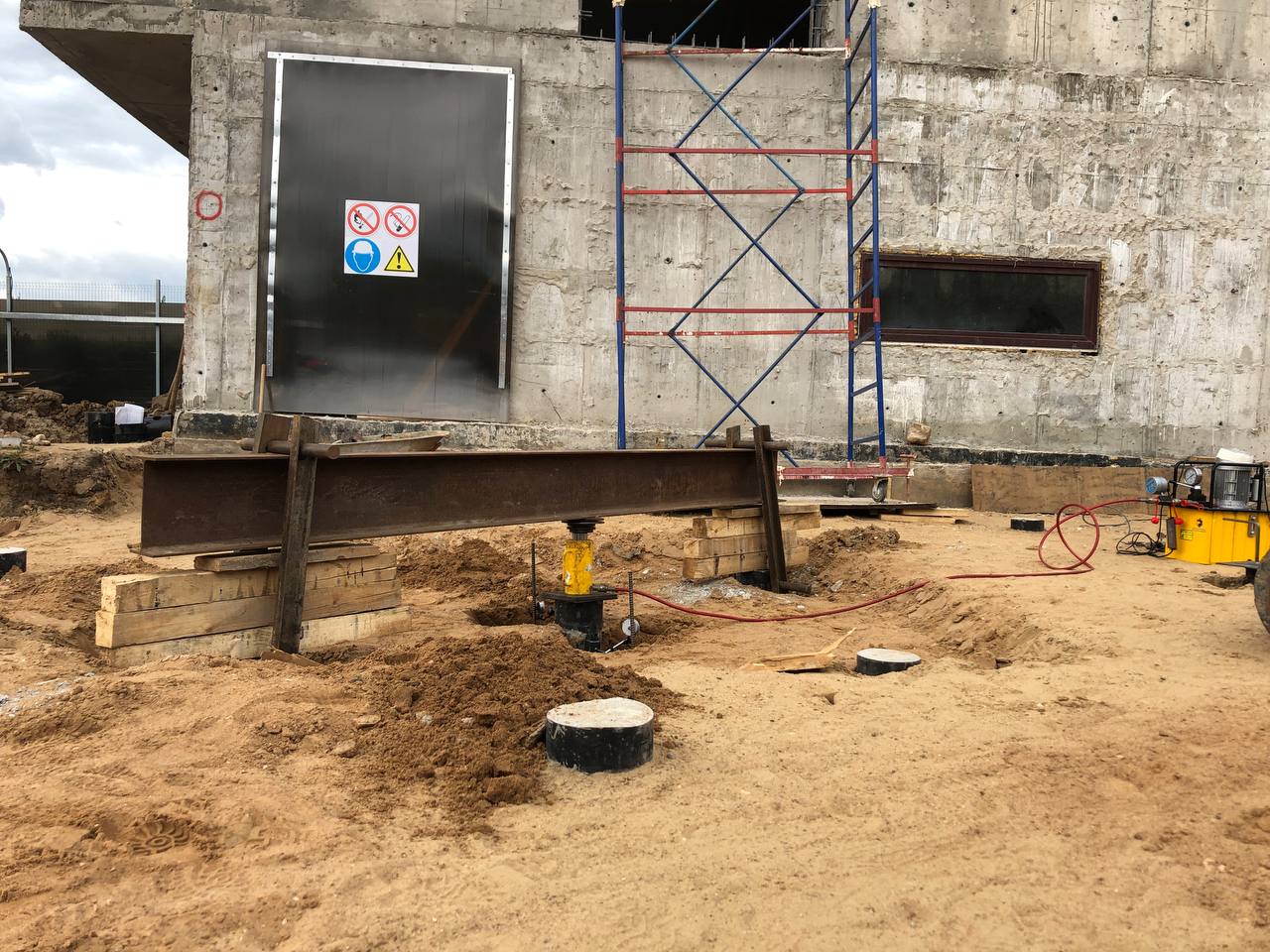

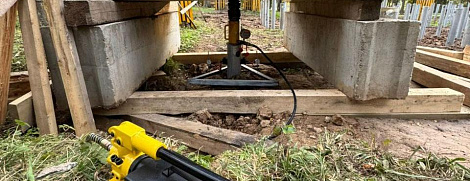

Используется для проверки несущей способности свай, работающих на сжатие. Свая нагружается сверху с помощью гидравлического домкрата, а приборы фиксируют осадку.
Когда применяется?

• При строительстве высотных зданий и промышленных объектов.
• В условиях слабых грунтов, где требуется высокая надежность фундамента.

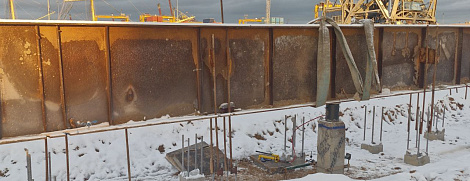

2. Испытание горизонтальной нагрузкой
Этот метод применяется для определения устойчивости свай при боковых нагрузках, например, в сейсмоопасных зонах или при строительстве на склонах.
Когда применяется?

• При строительстве мостов и набережных.
• В районах с высокой сейсмической активностью.

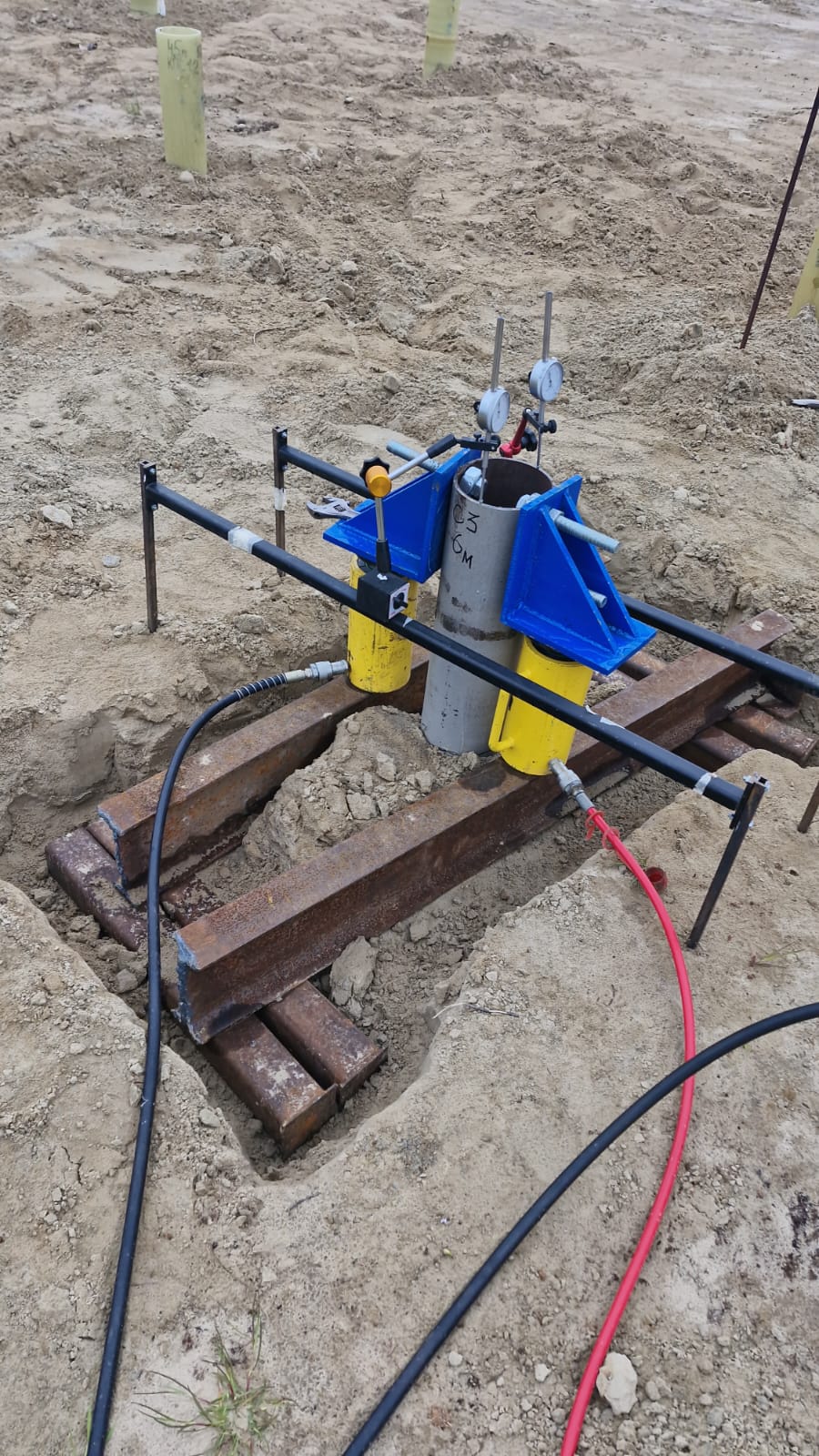

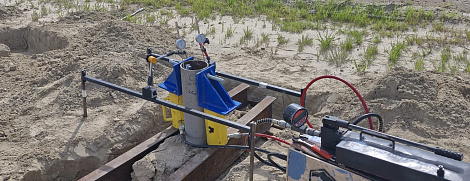

3. Испытание выдергивающей нагрузкой
Испытание выдергивающей нагрузкой проводится для оценки сопротивления сваи при подъеме или выдергивании из грунта. Этот метод особенно важен для свай, работающих на выдергивающие нагрузки, например, анкерные сваи или сваи в просадочных грунтах.

Методика проведения:

• Нагружение сваи статической выдергивающей нагрузкой проводится ступенями, аналогично вдавливающим испытаниям.
• Отсчеты по приборам снимаются в соответствии с установленными интервалами.
• Критерием стабилизации деформации является скорость выхода сваи из грунта не более 0,1 мм за последние 2 ч наблюдений для зданий и сооружений (кроме мостов), а для мостов — не более 0,1 мм за последний час наблюдений.

Когда применяется?

• При строительстве объектов с анкерными системами.
• В просадочных грунтах для определения сил негативного трения.
• Для проверки устойчивости свай при возможных подъемах грунта.

4. Глубинные испытания свай статическим методом
Этот метод позволяет проверить сваи, установленные на большую глубину (от 20 м и более).
Когда применяется?

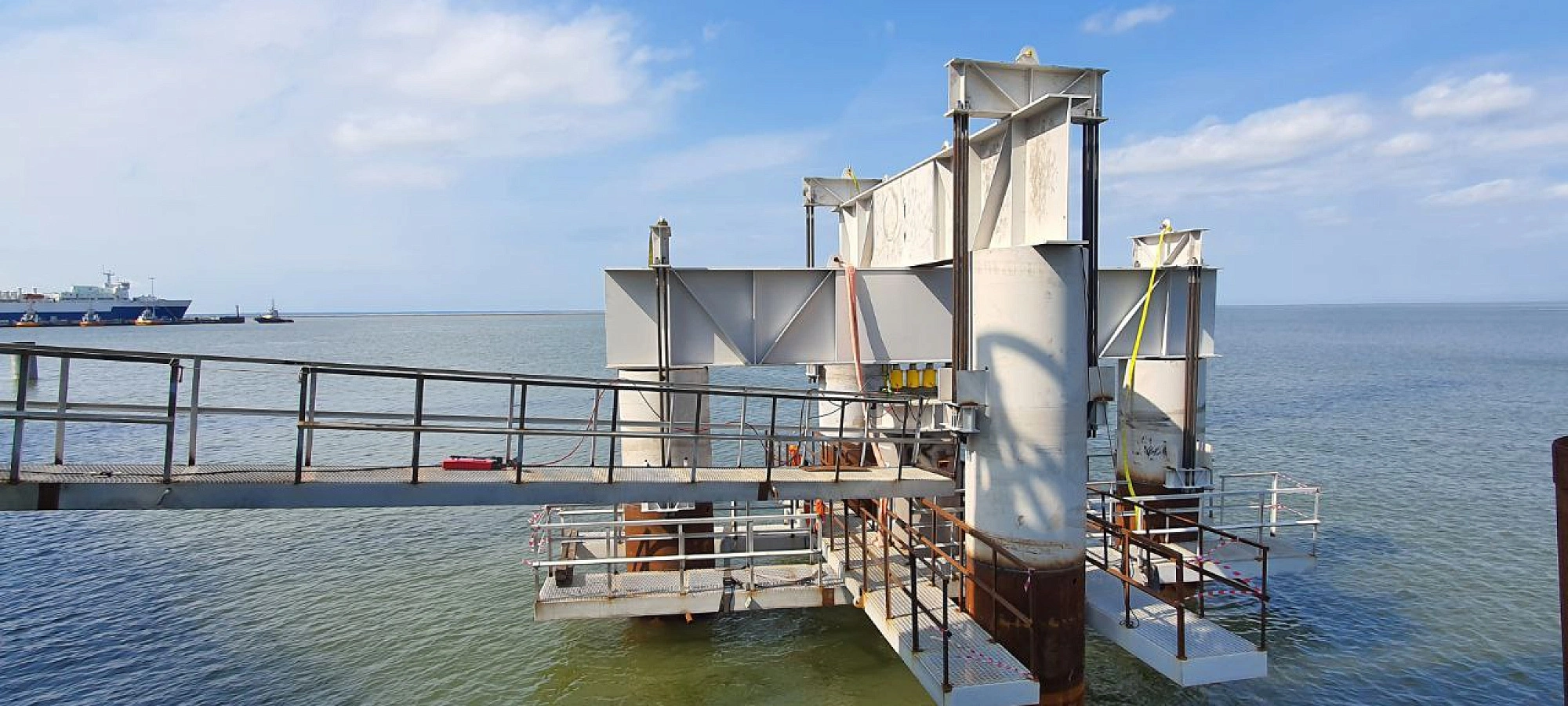

• При строительстве нефтяных платформ и морских терминалов.
• В районах с высоким уровнем грунтовых вод.

Оборудование для статических испытаний свай
Для проведения испытаний используется специализированное оборудование, обеспечивающее точность измерений и безопасность процесса.
Основное оборудование для статических испытаний свай:

1. Гидравлические домкраты: создают статическую нагрузку на сваю.

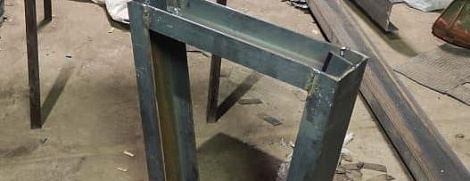

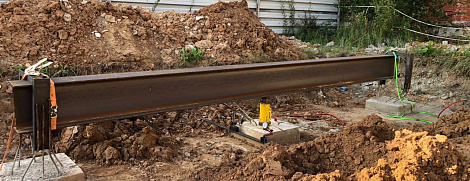

2. Реакционная рама: удерживает нагрузку, создавая противодействующее усилие.
3. Датчики осадки: фиксируют вертикальное и горизонтальное смещение сваи.
4. Геодезические приборы: используются для точных измерений изменений положения сваи.

современные испытательные комплексы позволяют автоматически фиксировать все данные и анализировать их в режиме реального времени.

Преимущества статических испытаний свай

• Высокая точность – метод дает более достоверные данные, чем динамические испытания.
• Безопасность – позволяет избежать разрушения свайного фундамента в процессе эксплуатации.
• Широкий спектр применения – подходит для любых типов свай и грунтов.
• Контроль качества – помогает выявить дефекты перед началом строительства.

Статические испытания свай – это один из ключевых этапов строительства, позволяющий оценить надежность фундамента и предотвратить возможные деформации.

Если подытожить, получается следующее:

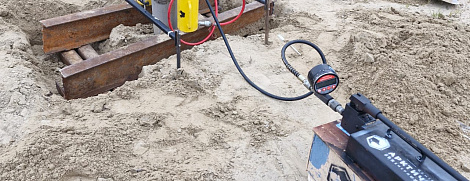

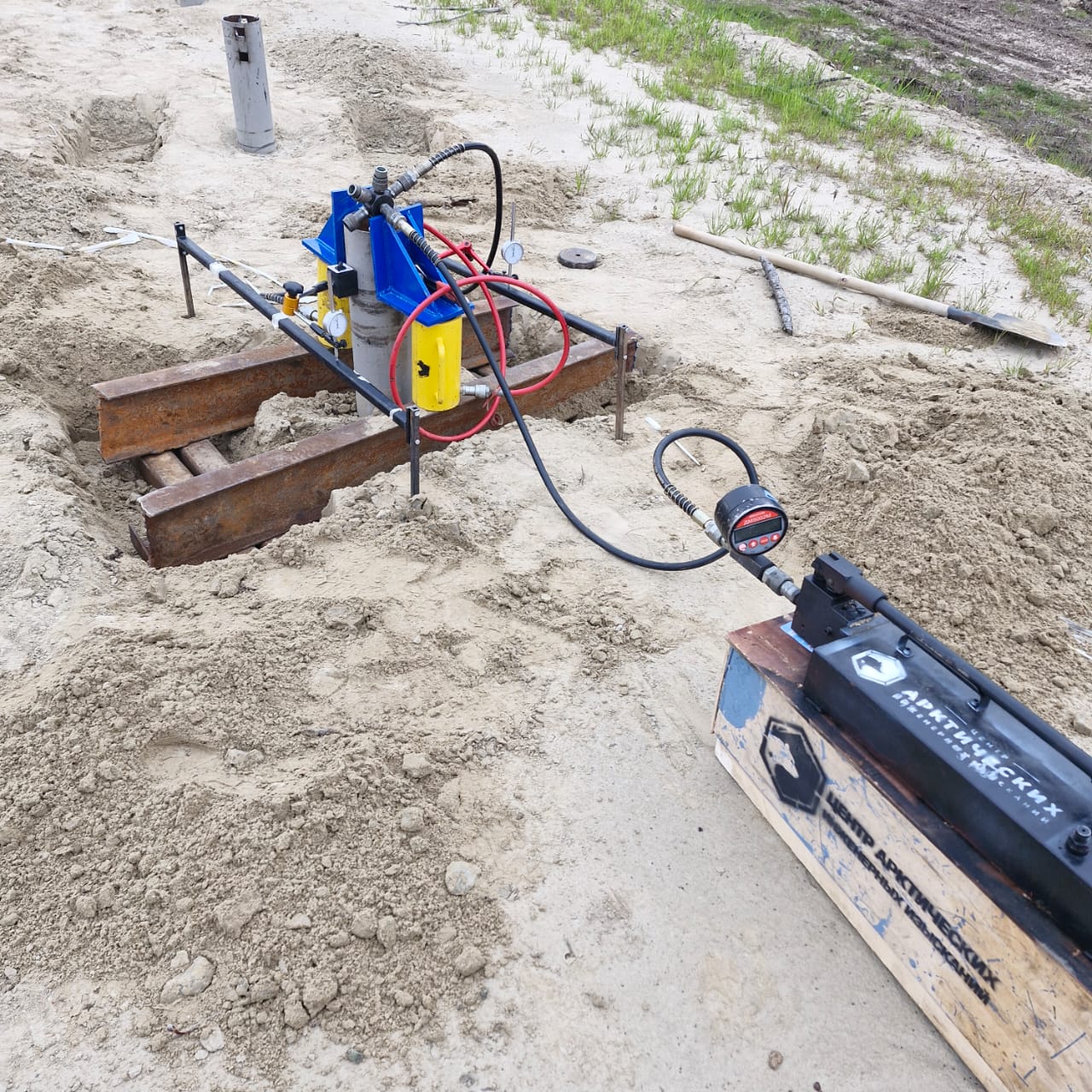

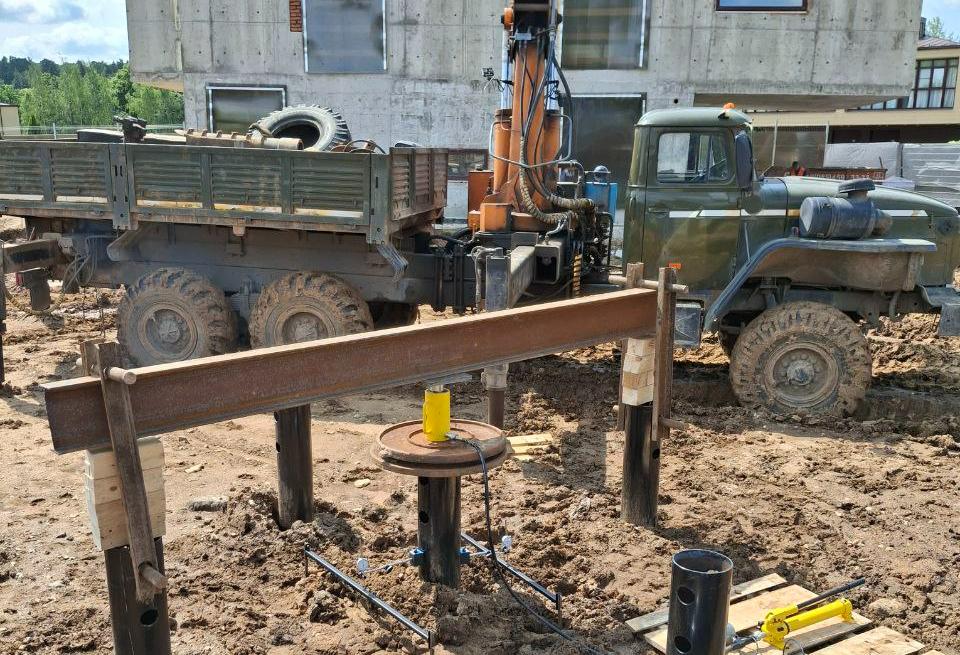

• Нагрузочное испытание свай статикой проводится с помощью гидравлического домкрата и реакционной системы.
• Методика проведения статических испытаний свай включает этапы подготовки, нагружения, фиксации данных и анализа результатов.
• Оборудование для статических испытаний свай включает домкраты, датчики осадки, геодезические приборы.
• Глубинные испытания свай статическим методом применяются при строительстве объектов на слабых грунтах и большой глубине.

Благодаря этим испытаниям можно гарантировать долговечность и безопасность построек, что особенно важно в сложных инженерных условиях!
