Динамические испытания свай: технологии и методики**

ГОСТ 5686-2020 — межгосударственный стандарт «Грунты. Методы полевых испытаний сваями».

Стандарт распространяется на методы полевых испытаний грунтов сваями (натурными, эталонными, сваями-зондами), проводимых при инженерных изысканиях для строительства, а также на контрольные испытания свай при строительстве.

Испытания сваи динамической нагрузкой включают, например:

• при забивке сваи — подсчёты числа ударов молота на каждый метр погружения и общего числа ударов, а на последнем метре — на каждые 10 см погружения;

• при вибропогружении сваи — подсчёты времени на каждый метр погружения, а на последнем метре — времени на каждые 10 см погружения;

• определение отказов сваи при её добивке после «отдыха» (перерыва между окончанием забивки и началом добивки).

Продолжительность «отдыха» забивной или вибропогружённой сваи устанавливается программой испытаний в зависимости от состава, свойств и состояния прорезаемых грунтов и грунтов под нижним концом сваи, но не менее:

• 3 суток — при песчаных грунтах в пределах боковой поверхности свай и под их нижними концами, кроме рыхлых, водонасыщенных мелких и пылеватых;

• 6 суток — при глинистых, песчаных рыхлых, а также при разнородных грунтах.

  Свайные фундаменты применяются при строительстве крупных объектов, таких как мосты, высотные здания, промышленные сооружения и другие конструкции, требующие высокой надежности. Чтобы гарантировать их устойчивость и безопасность, перед началом эксплуатации проводится нагрузочное испытание свай динамикой.

  Этот метод позволяет определить несущую способность свай, их поведение под динамическими нагрузками и возможные деформации. В статье мы рассмотрим методику проведения динамических испытаний свай, какое оборудование для динамических испытаний свай используется, а также разберем основные методы динамического испытания свай.


 Зачем нужны динамические испытания свай?

  - Оценка несущей способности свай на основе параметров забивки.
  - Контроль качества установленных свай и их соответствия проектным решениям.
  - Выявление возможных дефектов в конструкции сваи или грунте.
  - Оптимизация процесса забивки и выбора оборудования.
  - Сокращение затрат на статические испытания, которые требуют значительных временных и финансовых ресурсов.

  Этот метод особенно актуален при массовом строительстве, когда требуется быстрая и экономичная оценка несущей способности свай.


 Методика проведения динамических испытаний свай

  Процесс динамических испытаний включает несколько этапов, начиная от подготовки свайного поля и заканчивая анализом полученных данных.

 1. Подготовка к испытаниям

  Перед началом тестирования необходимо провести ряд подготовительных работ:

  - Определить количество свай для испытаний (обычно это 1–2% от общего количества).
  - Разметить площадку для проведения испытаний.
  - Подготовить оборудование и датчики для регистрации параметров забивки.

 2. Установка оборудования

  Для проведения динамических испытаний свай используется специализированное оборудование:

  Оборудование :

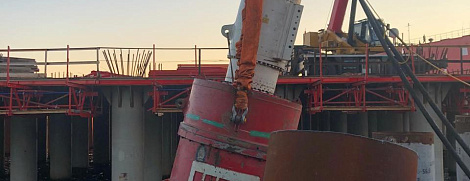

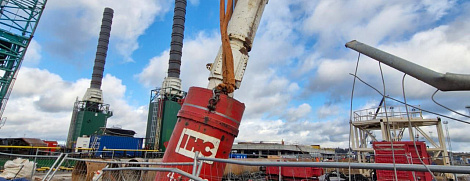

  Ударный молот - Создает ударную нагрузку на сваю.
  Датчики ускорения и силы - Регистрируют параметры забивки.

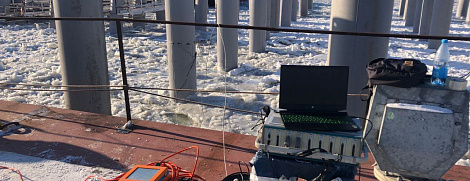

  Система регистрации данных - Собирает и обрабатывает информацию в реальном времени.

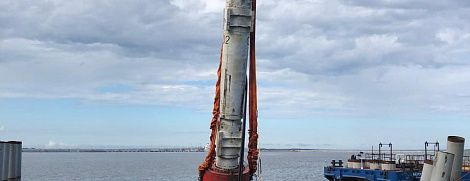

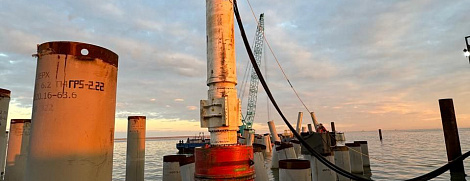

  3. Забивка сваи

  Испытание проводится с контролируемой энергией удара. В ходе забивки фиксируются следующие параметры:

  - Скорость и ускорение сваи.
  - Сила удара.
  - Глубина забивки.
  - Упругие деформации сваи.

 4. Фиксация данных

  В ходе тестирования записываются показатели:

  - Глубина забивки на каждом ударе.
  - Скорость и ускорение сваи.
  - Сила удара и энергия, передаваемая на грунт.
  - Упругие колебания сваи.

  5. Анализ результатов и составление отчета

  После завершения испытаний проводится анализ полученных данных. В отчет включаются:

  - Графики зависимости глубины забивки от числа ударов.
  - Заключение о несущей способности сваи.
  - Рекомендации по выбору оборудования и параметров забивки.


  Методы динамических испытаний свай

  Существует несколько методик проведения динамических испытаний, каждая из которых выбирается в зависимости от характеристик грунтов и свайного фундамента.

  1. Метод А (метод динамического зондирования)

  Используется для определения сопротивления грунта на боковой поверхности и под нижним концом сваи. Метод основан на измерении упругих деформаций сваи при забивке.

  Когда применяется?

  - При строительстве объектов на слабых грунтах.
  - Для оценки несущей способности свай в условиях высокой влажности.

  2. Метод Б (метод ударного нагружения)

  Заключается в регистрации параметров забивки сваи (скорость, ускорение, сила удара) и последующем анализе этих данных для оценки несущей способности.

  Когда применяется?

  - При массовом строительстве.
  - Для контроля качества свай в процессе забивки.

 3. Метод В (метод измерения упругих колебаний)

  Применяется для определения динамических характеристик сваи и грунта на основе анализа колебаний, возникающих при забивке.

  Когда применяется?

  - При строительстве объектов с высокими требованиями к точности.
  - Для проверки свай в сложных геологических условиях.


 Преимущества динамических испытаний свай

  - Высокая скорость проведения — позволяет сократить сроки строительства.
  - Экономичность — не требует сложного оборудования и больших затрат.
  - Широкий спектр применения — подходит для любых типов свай и грунтов.
  - Контроль качества — помогает выявить дефекты перед началом строительства.
  - Совместимость с проектными решениями — позволяет корректировать параметры забивки в реальном времени.


  Основные выводы:

  - Динамические испытания свай проводятся с помощью ударного молота и датчиков параметров забивки.
  - Методика проведения динамических испытаний свай включает этапы подготовки, забивки, фиксации данных и анализа результатов.
  - Оборудование для динамических испытаний свай включает молоты, датчики ускорения и силы, системы регистрации данных.
  - Динамические испытания свай позволяют быстро и точно оценить несущую способность свайного фундамента, что особенно важно при массовом строительстве.

  Благодаря этим испытаниям можно гарантировать долговечность и безопасность построек, что особенно важно в сложных инженерных условиях!
