Штамповые испытания

Штамповые испытания грунтов регламентированы межгосударственным стандартом ГОСТ 20276.1-2020 «Грунты. Метод испытания штампом».
Цель испытаний — определение деформационных характеристик дисперсных грунтов при их исследованиях для строительства. Например, штампом определяют:
модуль деформации для минеральных, органо-минеральных и органических грунтов;
начальное просадочное давление и относительную деформацию просадочности для просадочных глинистых грунтов при испытании с замачиванием.


Свайные фундаменты применяются при строительстве крупных объектов, таких как мосты, высотные здания, промышленные сооружения и другие конструкции, требующие высокой надежности. Чтобы гарантировать их устойчивость и безопасность, перед началом эксплуатации проводится нагрузочное испытание свай штампом.

Этот метод позволяет определить несущую способность свай, их поведение под нагрузкой и возможные деформации. В статье мы рассмотрим методику проведения штамповых испытаний свай, какое оборудование для штамповых испытаний свай используется, а также разберем основные методы штампового испытания свай.


Что такое штамповые испытания свай?

Штамповые испытания свай — это метод оценки несущей способности свай путем приложения нагрузки через штамп, установленный на голову сваи. В отличие от динамических испытаний, где на сваю воздействуют ударной нагрузкой, штамповый метод позволяет получить данные о поведении сваи под статической нагрузкой, имитируя реальные условия эксплуатации.


Зачем нужны штамповые испытания свай?

  - Оценка несущей способности свай на основе их поведения под нагрузкой.
  - Контроль качества установленных свай и их соответствия проектным решениям.
  - Выявление возможных дефектов в конструкции сваи или грунте.
  - Оптимизация проектных решений свайных фундаментов.
  - Сокращение затрат на статические испытания, которые требуют значительных временных и финансовых ресурсов.

  Этот метод особенно актуален при строительстве объектов, где требуется точная оценка несущей способности свайного фундамента.


Методика проведения штамповых испытаний свай

  Процесс штамповых испытаний включает несколько этапов, начиная от подготовки свайного поля и заканчивая анализом полученных данных.

  1. Подготовка к испытаниям

  Перед началом тестирования необходимо провести ряд подготовительных работ:

  - Определить количество свай для испытаний (обычно это 1–2% от общего количества).
  - Разместить площадку для проведения испытаний.
  - Подготовить оборудование и датчики для регистрации параметров нагрузки.

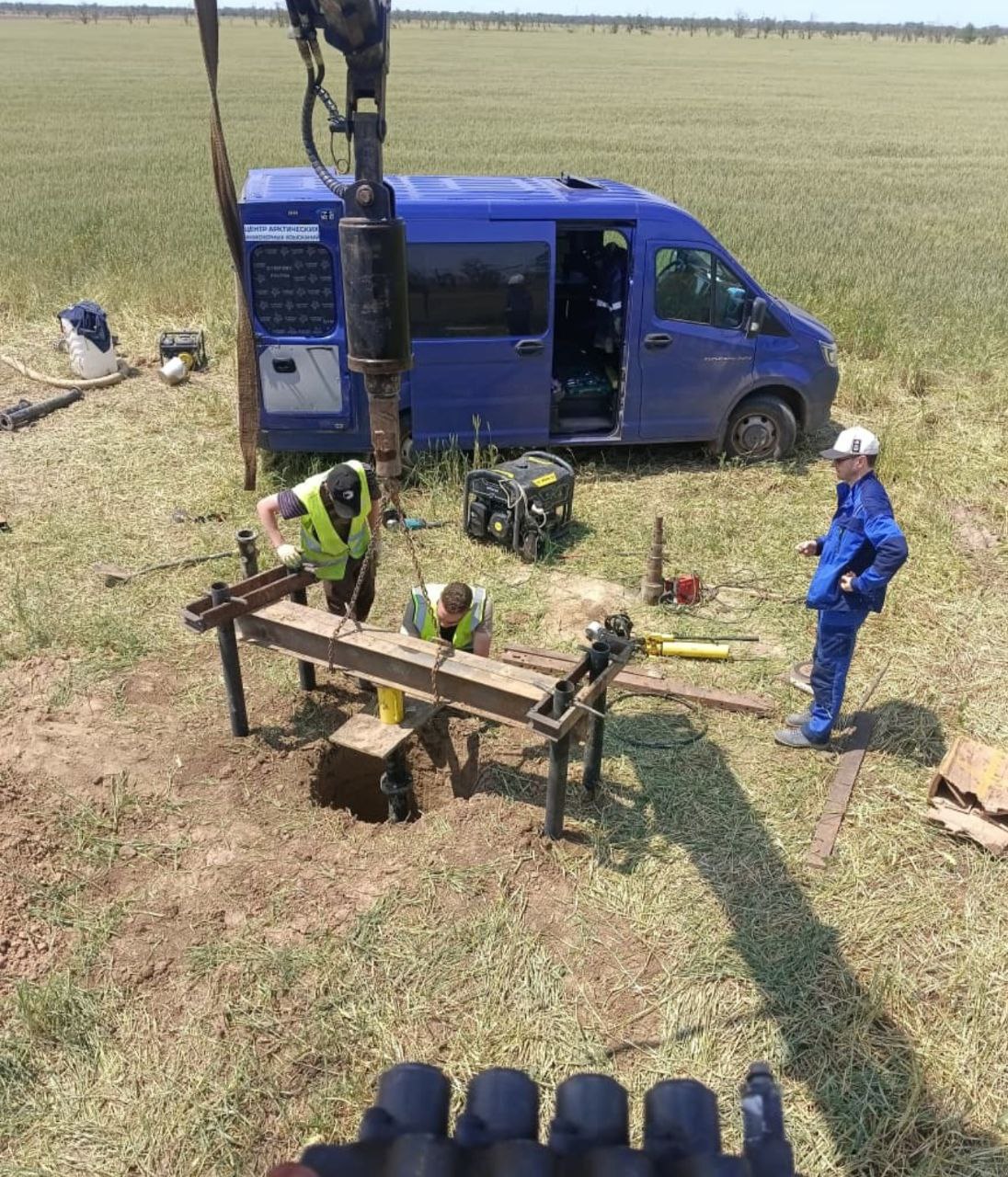

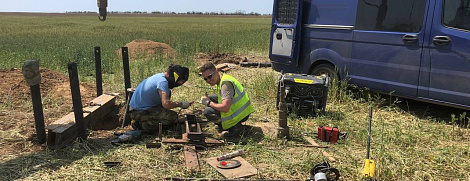

 2. Установка оборудования

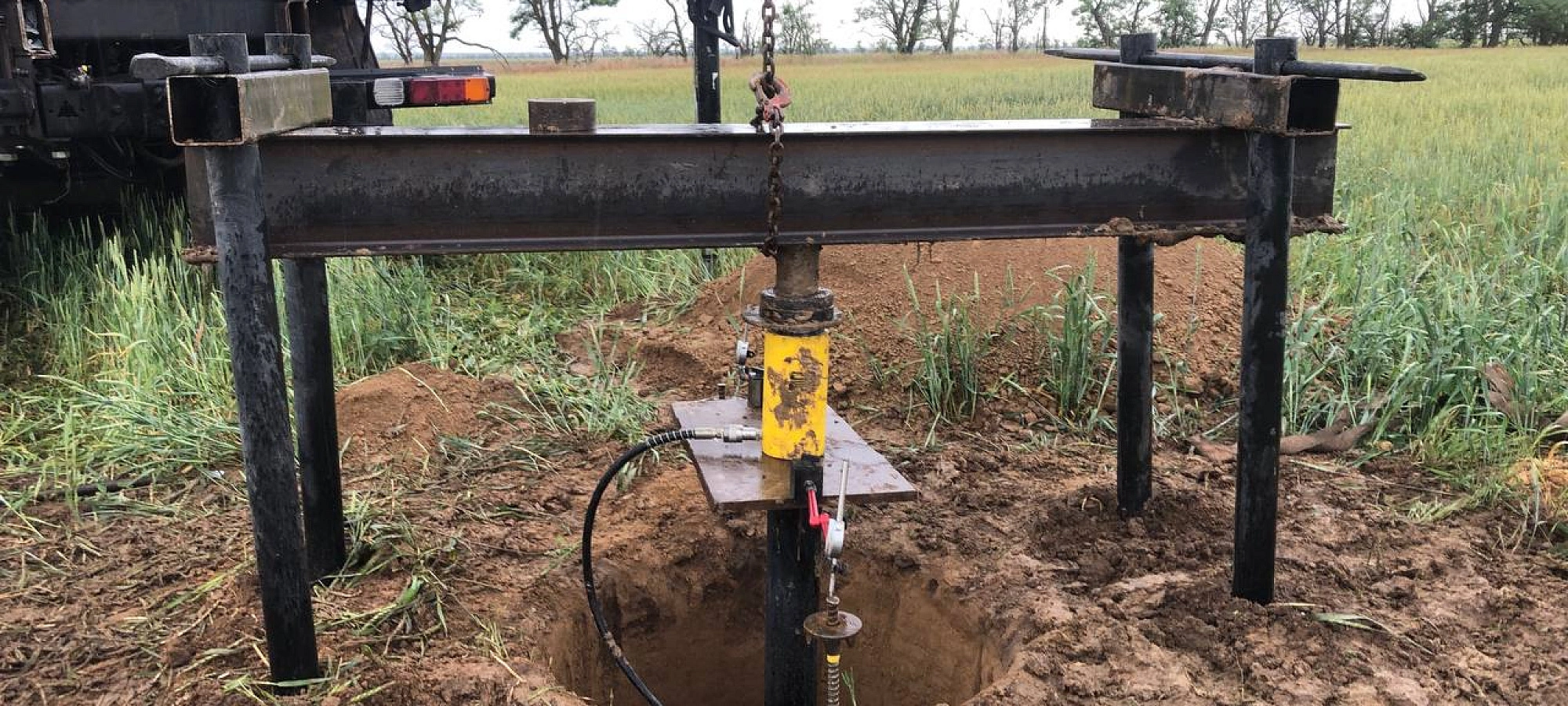

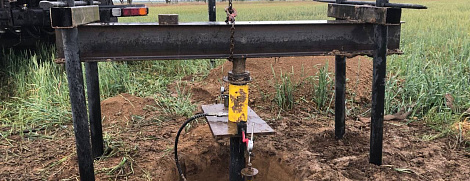

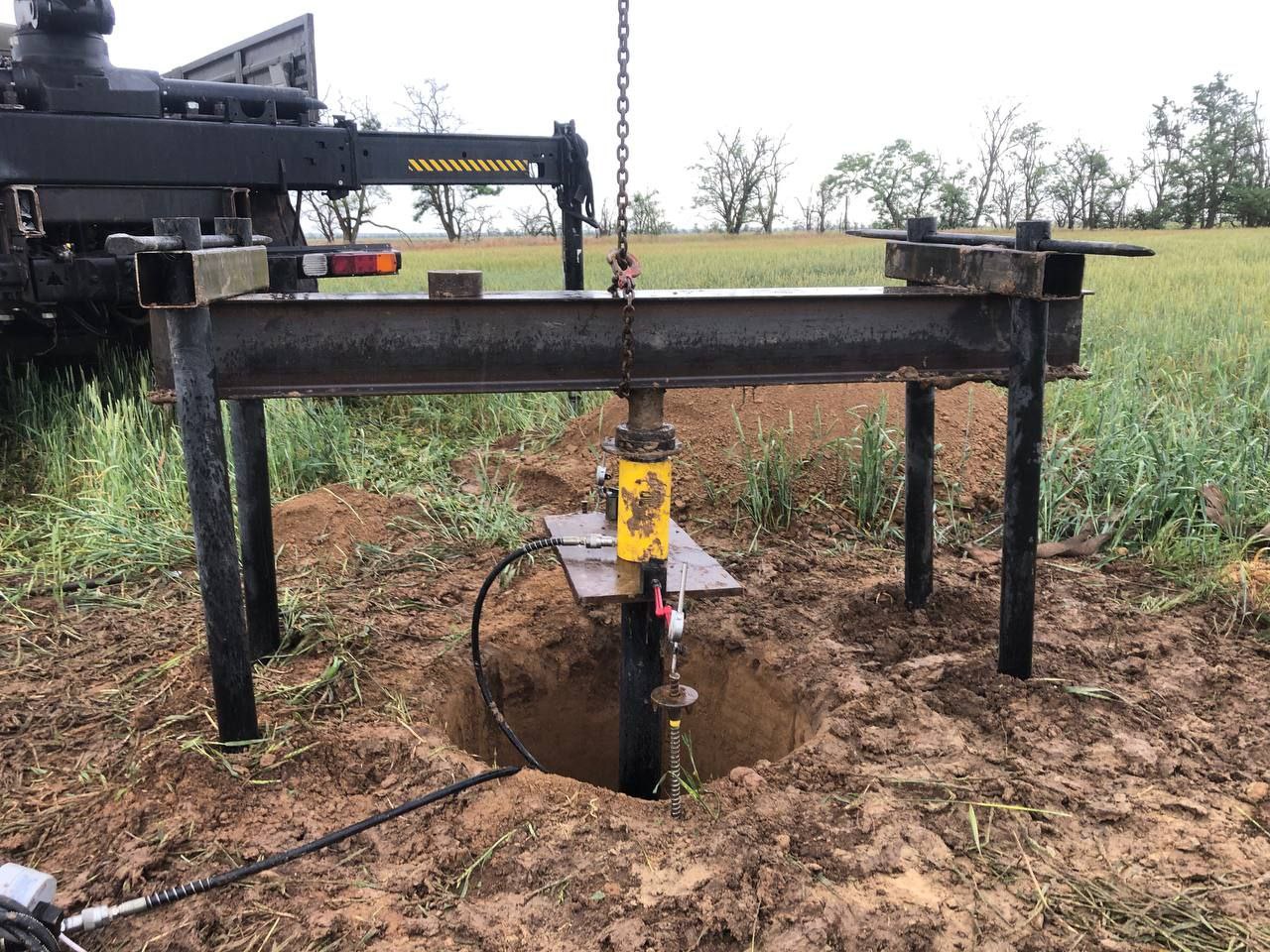

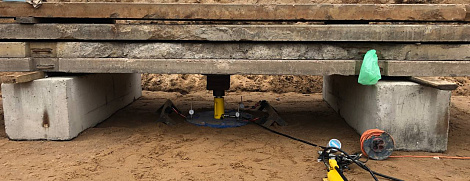

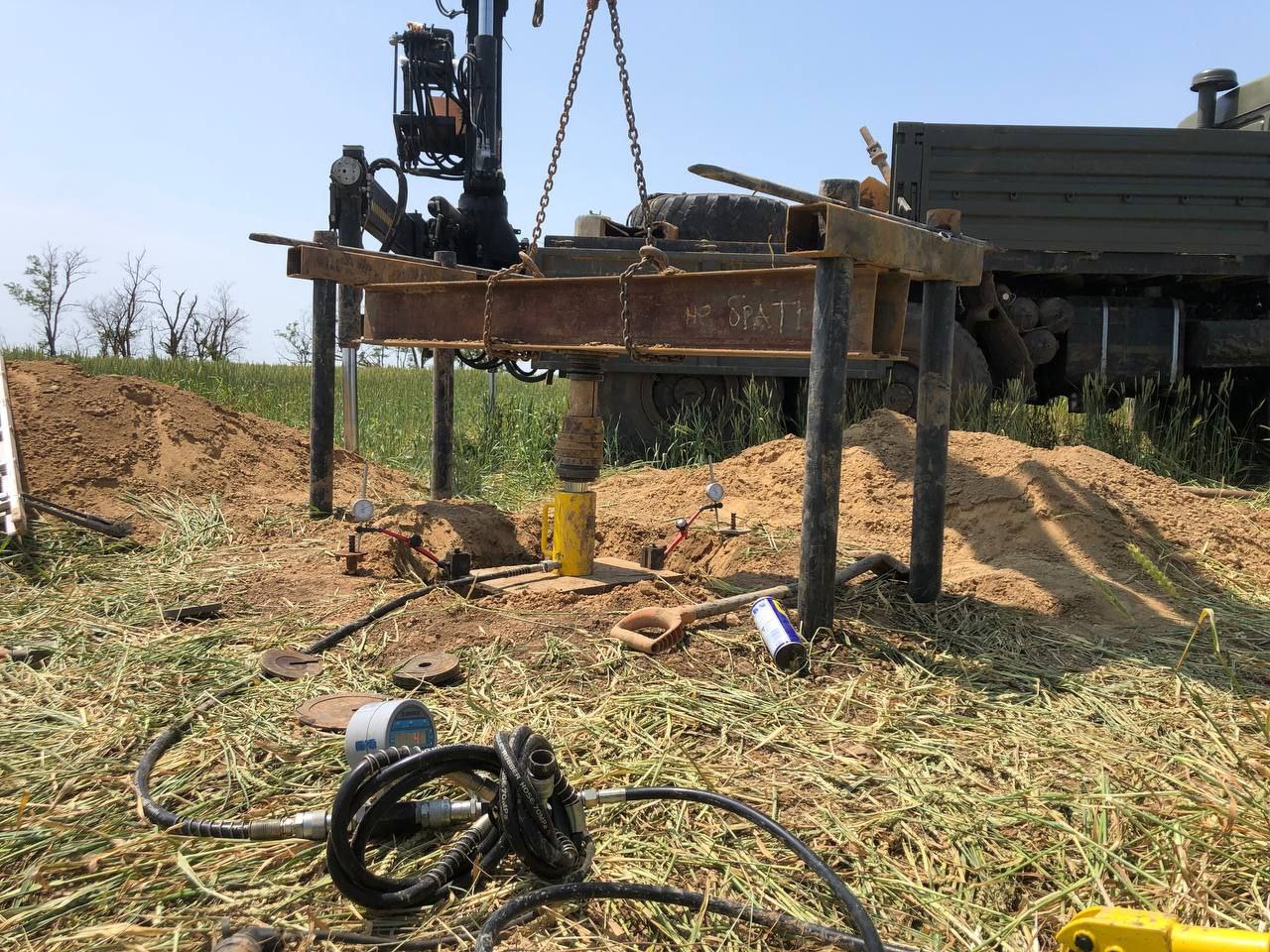

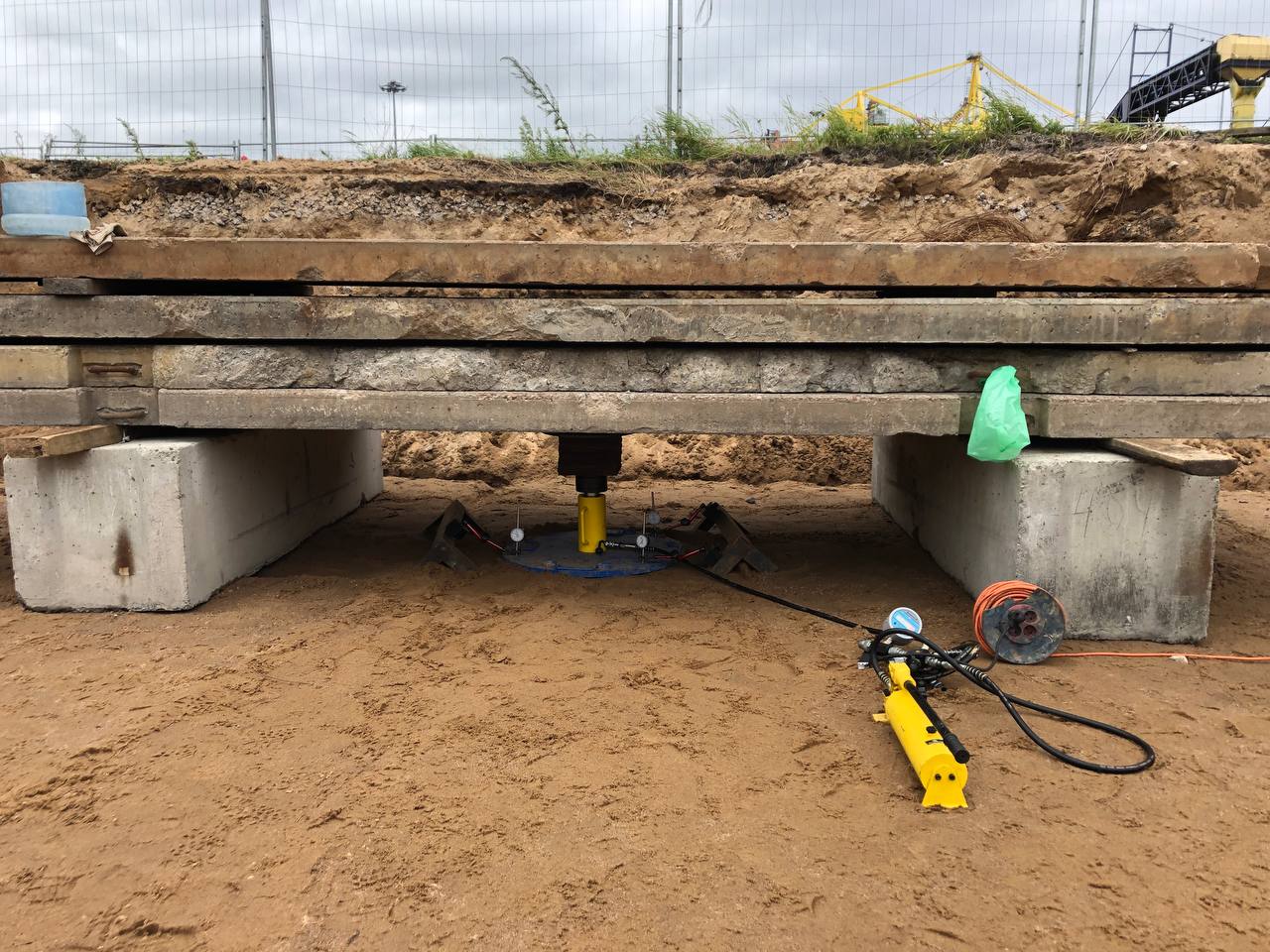

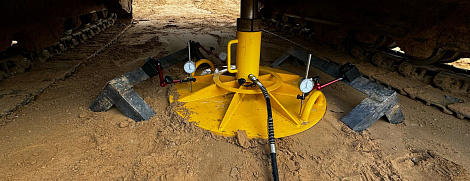

  Для проведения штамповых испытаний свай используется специализированное оборудование:

  Оборудование

  Штамп - Прикладывает нагрузку к голове сваи.

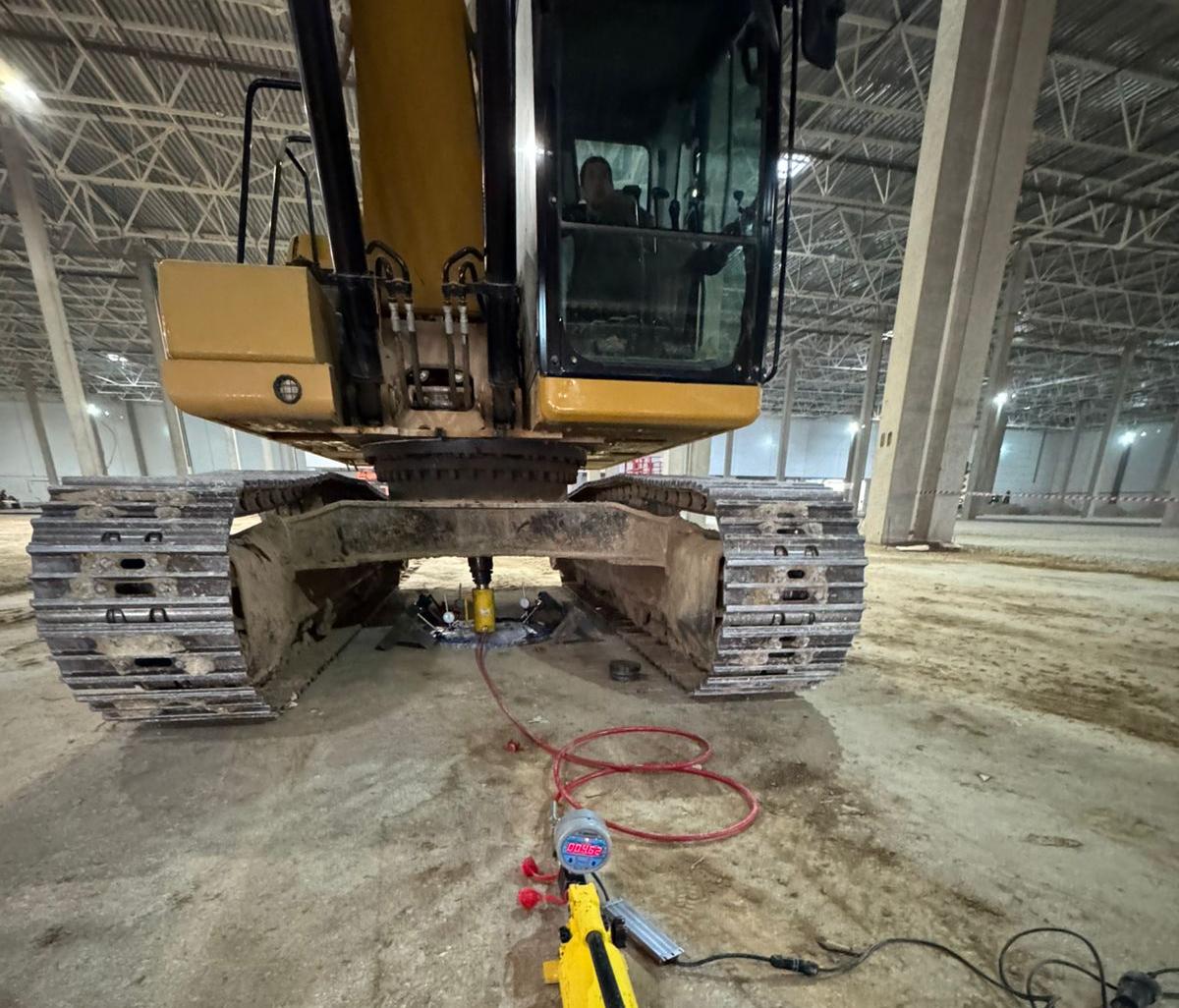

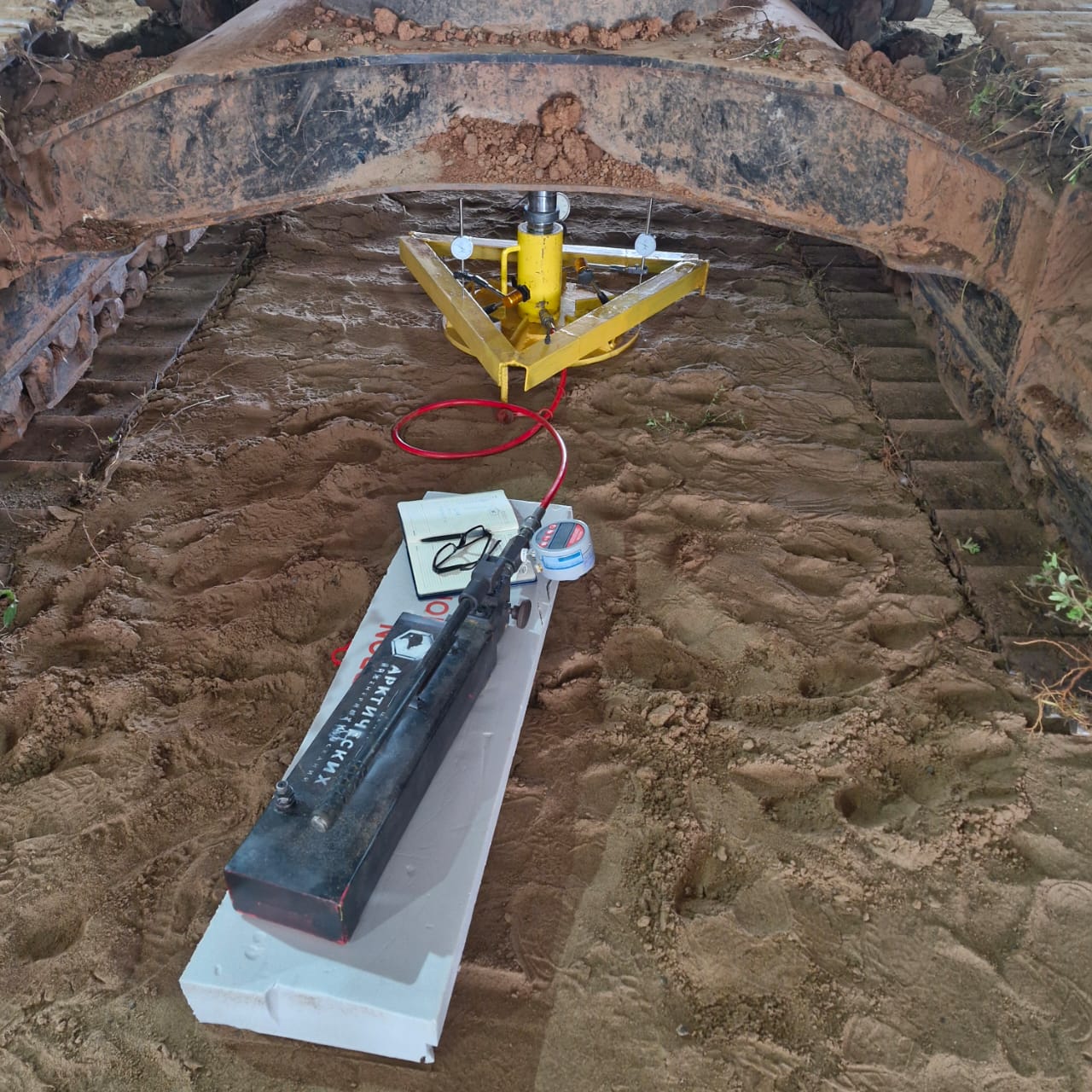

  Гидравлический домкрат - Создает статическую нагрузку.

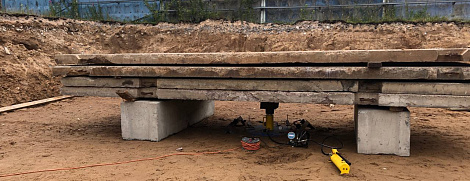

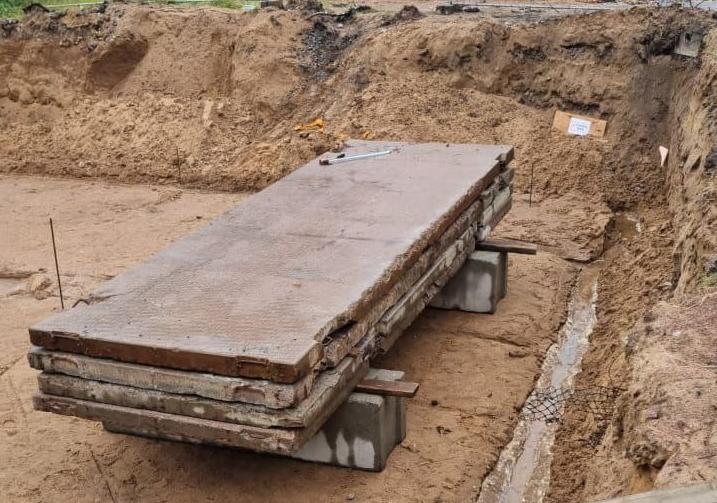

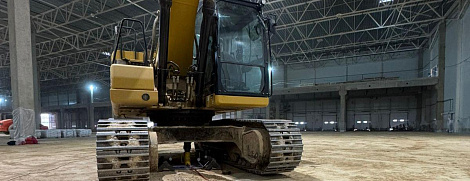

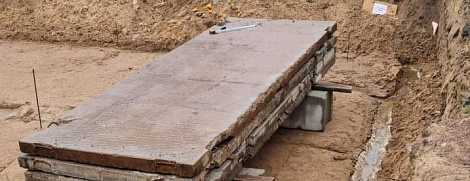

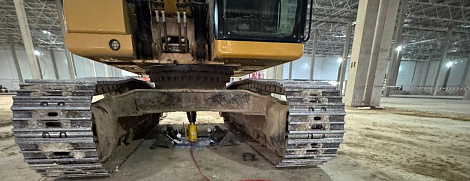

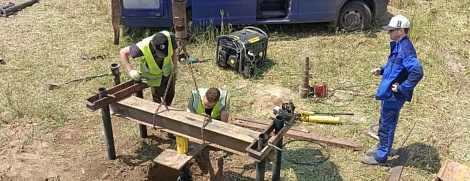

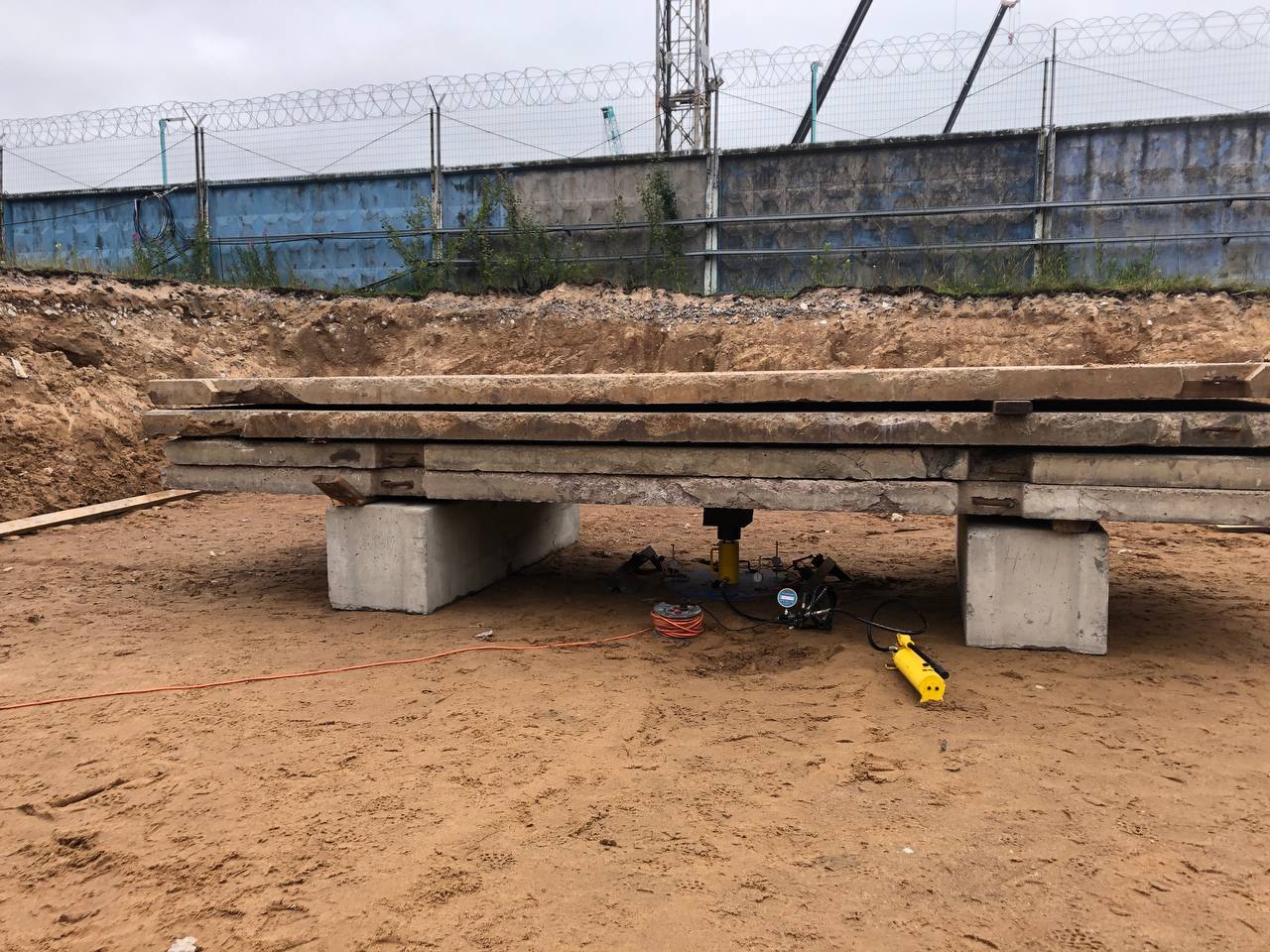

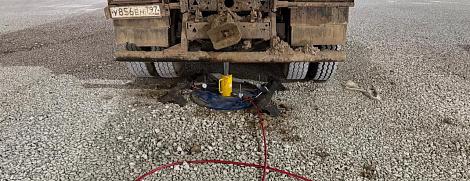

  Реакционная рама или анкеры - Удерживают нагрузку, создавая противодействующее усилие.
  Датчики нагрузки и деформации - Фиксируют изменения в свайной конструкции.

 3. Нагружение сваи

  Испытание проводится поэтапно, с постепенным увеличением нагрузки:

  - Начальное нагружение — фиксируются первые значения осадки сваи.
  - Основное нагружение — нагрузка увеличивается до проектного значения.
  - Критическая нагрузка — определяется предельная нагрузка, при которой начинаются деформации.

 4. Фиксация данных

  В ходе тестирования записываются показатели:

  - Осадка сваи при различных уровнях нагрузки.
  - Время, за которое происходит деформация.
  - Остаточная осадка после снятия нагрузки.

  5. Анализ результатов и составление отчета

  После завершения испытаний проводится анализ полученных данных. В отчет включаются:

  - Графики зависимости нагрузки от осадки.
  - Заключение о несущей способности сваи.
  - Рекомендации по проектированию фундамента.

 Методы штамповых испытаний свай

  Существует несколько методик проведения штамповых испытаний, каждая из которых выбирается в зависимости от характеристик грунтов и свайного фундамента.

  1. Испытание вертикальной нагрузкой

  Используется для проверки несущей способности свай, работающих на сжатие. Свая нагружается сверху с помощью гидравлического домкрата, а приборы фиксируют осадку.

  Когда применяется?

  - При строительстве высотных зданий и промышленных объектов.
  - В условиях слабых грунтов, где требуется высокая надежность фундамента.

 2. Испытание горизонтальной нагрузкой

  Этот метод применяется для определения устойчивости свай при боковых нагрузках, например, в сейсмоопасных зонах или при строительстве на склонах.

  Когда применяется?

  - При строительстве мостов и набережных.
  - В районах с высокой сейсмической активностью.

  3. Глубинные штамповые испытания свай

  Этот метод позволяет проверить сваи, установленные на большую глубину (от 20 м и более).

  Когда применяется?

  - При строительстве нефтяных платформ и морских терминалов.
  - В районах с высоким уровнем грунтовых вод.

Преимущества штамповых испытаний свай

  - Высокая точность — метод дает более достоверные данные, чем динамические испытания.
  - Безопасность — позволяет избежать разрушения свайного фундамента в процессе эксплуатации.
  - Широкий спектр применения — подходит для любых типов свай и грунтов.
  - Контроль качества — помогает выявить дефекты перед началом строительства.

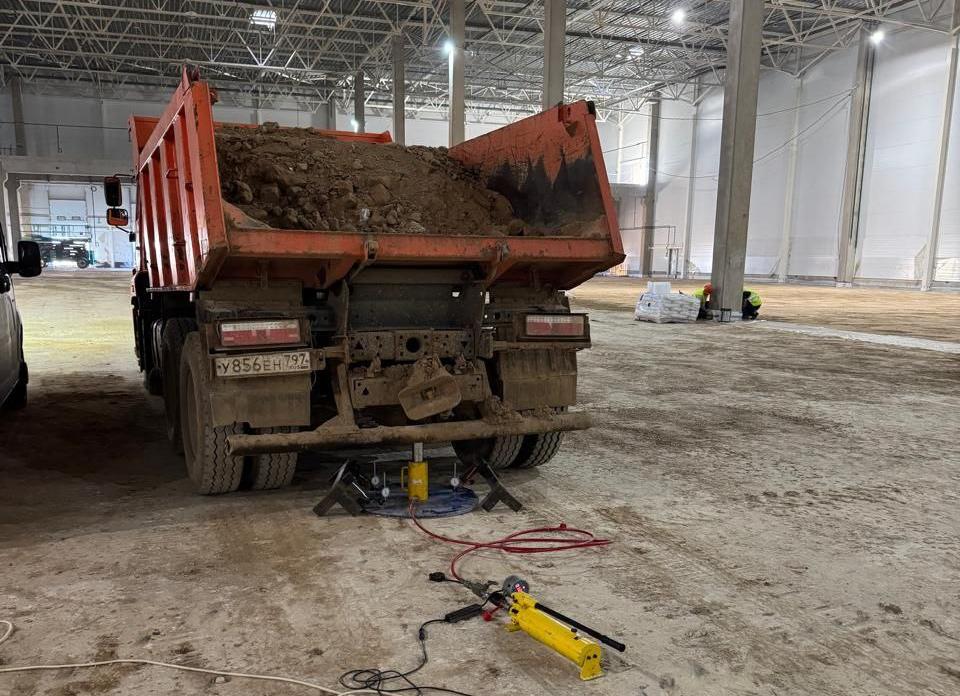

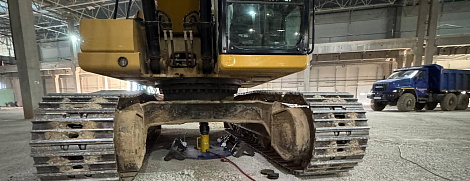

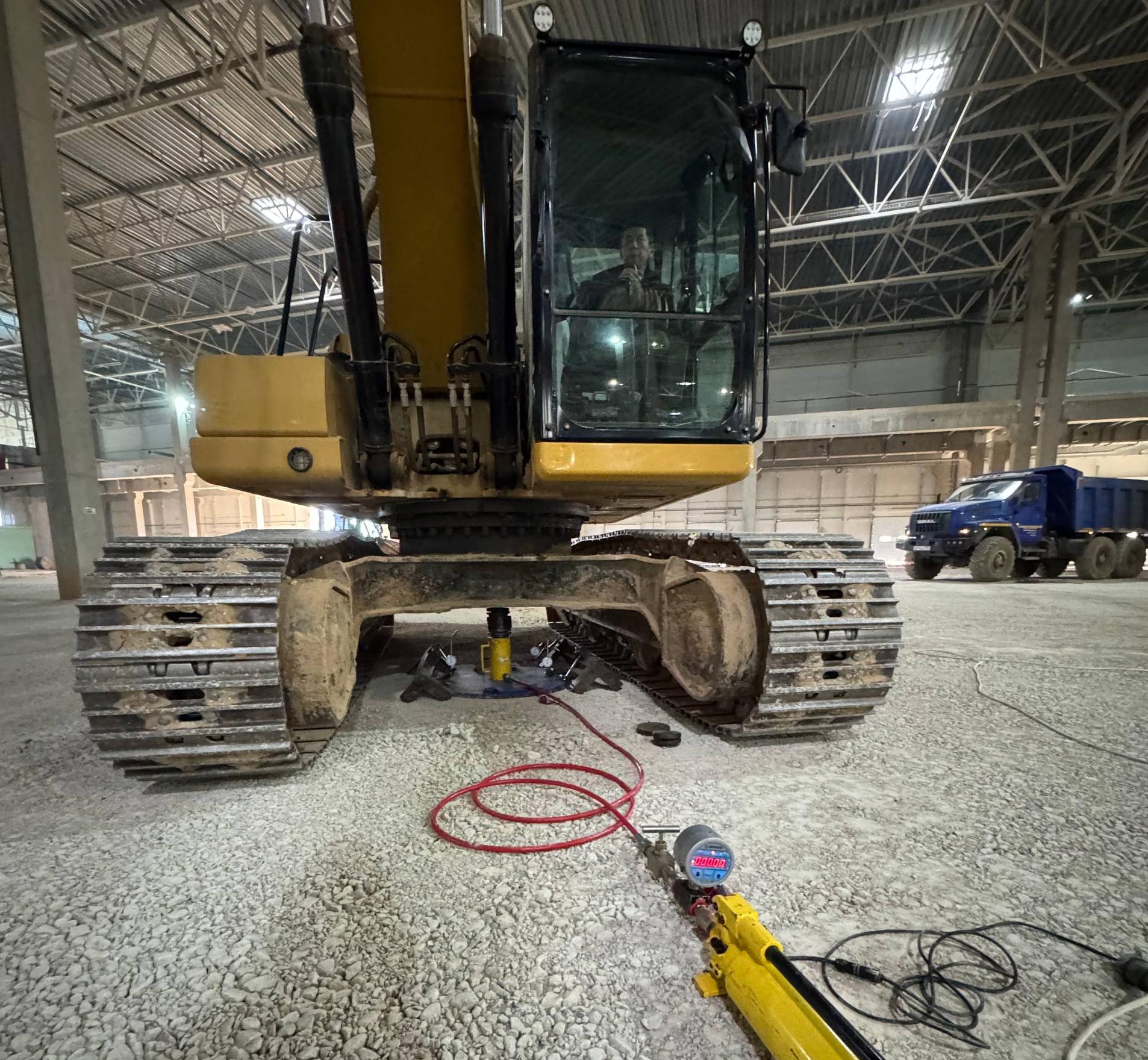

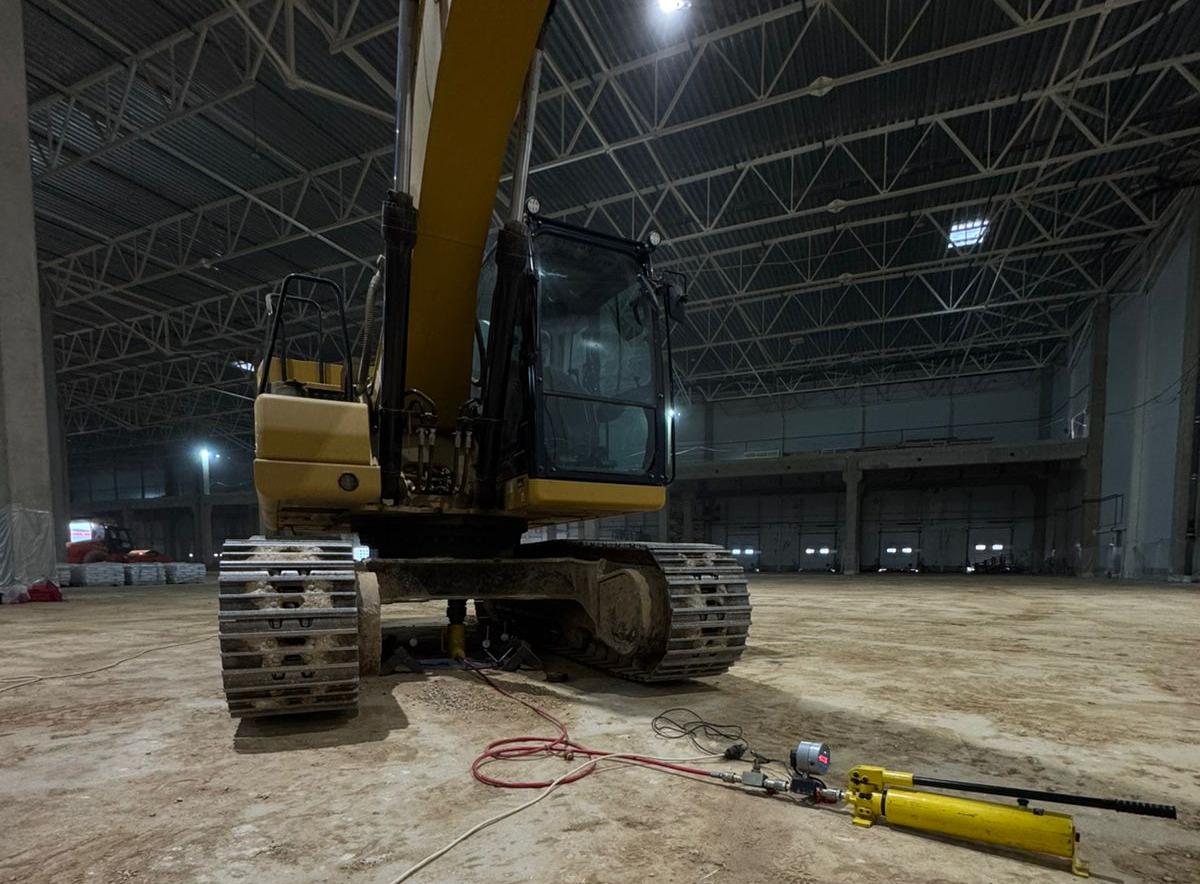

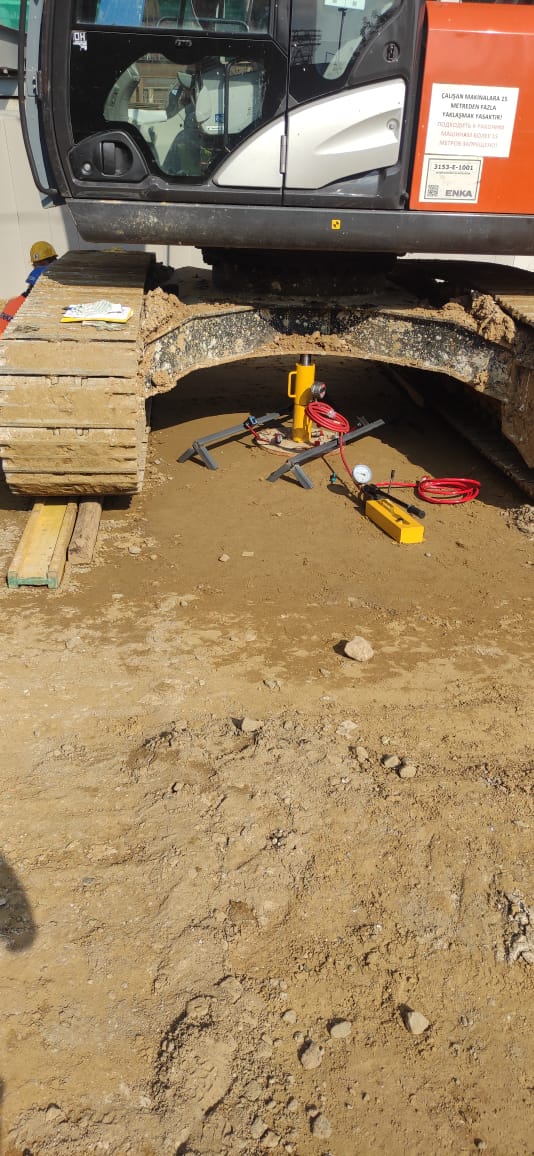

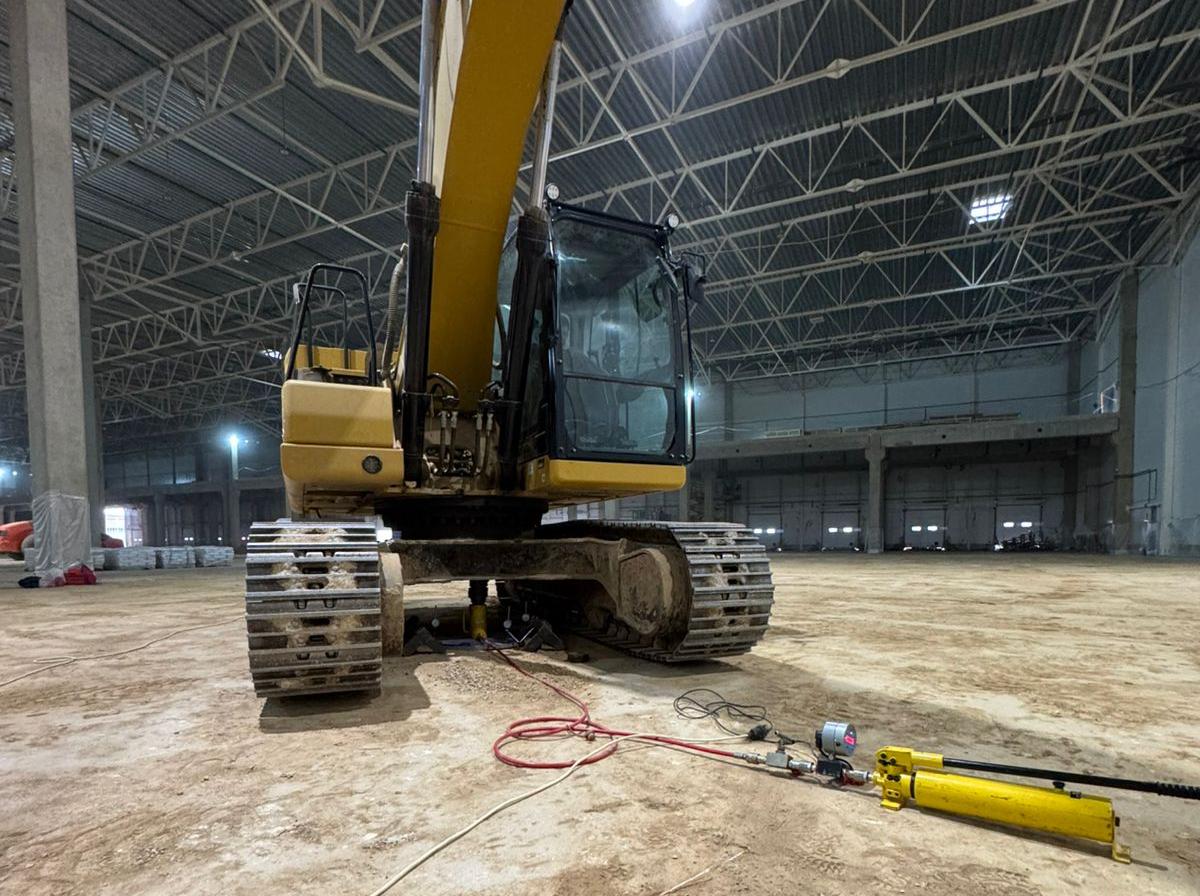

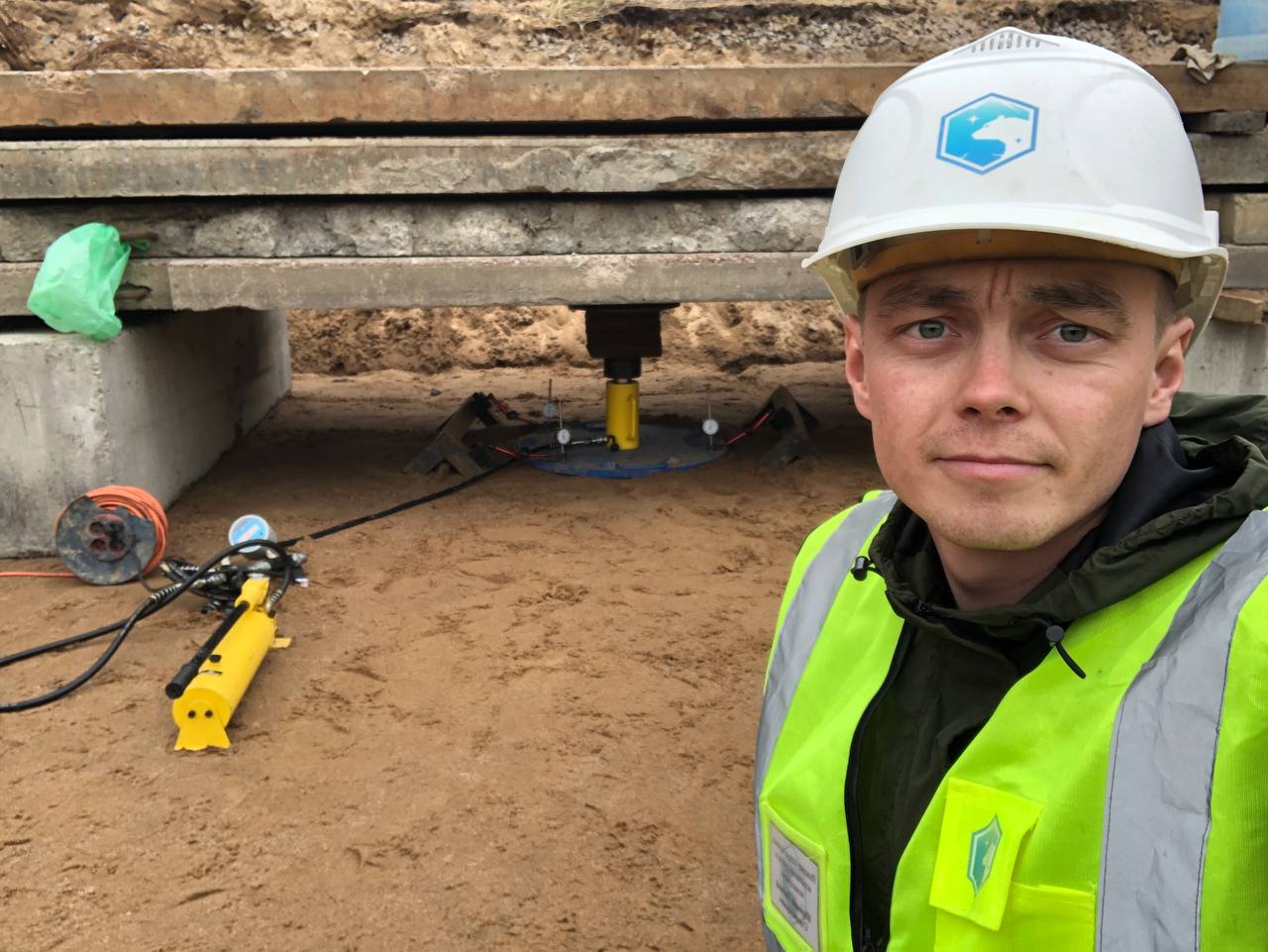

  - Штамповые испытания свай проводятся с помощью гидравлического домкрата и реакционной системы.
  - Методика проведения штамповых испытаний свай включает этапы подготовки, нагружения, фиксации данных и анализа результатов.
  - Оборудование для штамповых испытаний свай включает домкраты, датчики осадки, геодезические приборы.
  - Штамповые испытания свай применяются при строительстве объектов на слабых грунтах и большой глубине.
  - Благодаря этим испытаниям можно гарантировать долговечность и безопасность построек, что особенно важно в сложных инженерных условиях!
