Контроль сплошности и длины свай
Контроль сплошности и длины свай
Мы предлагаем следующие методы:
Для контроля сплошности свай используют неразрушающие методы — без повреждения конструкции
-

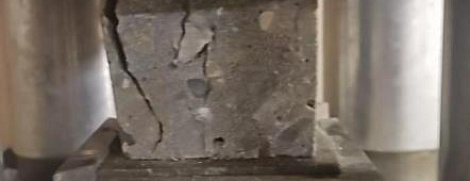

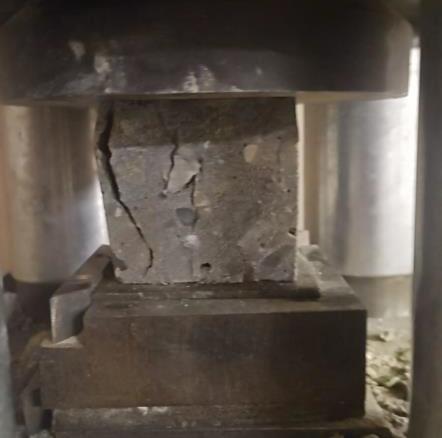

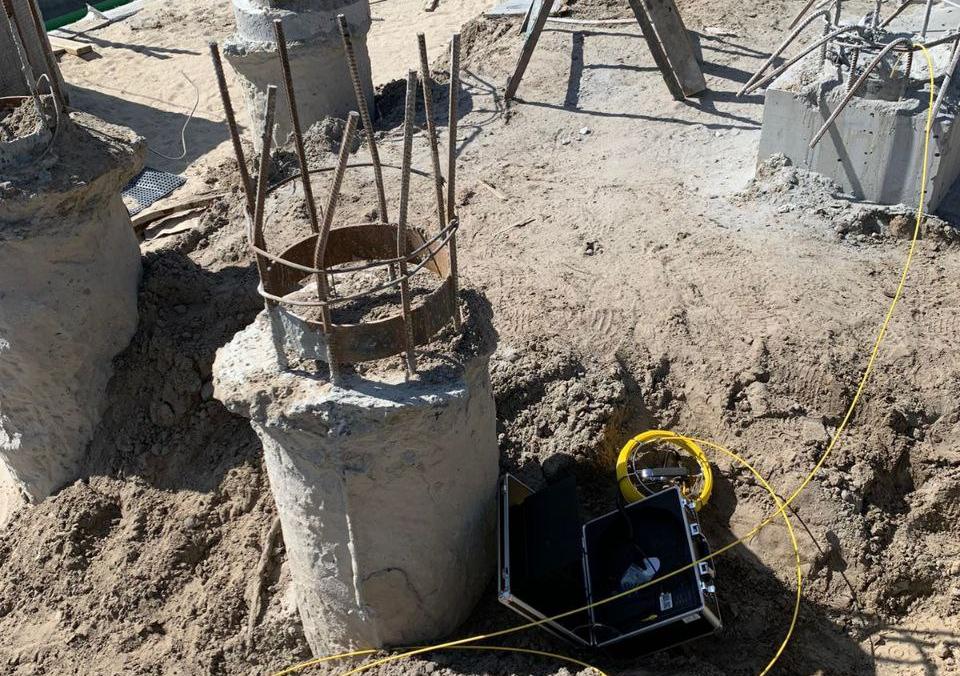

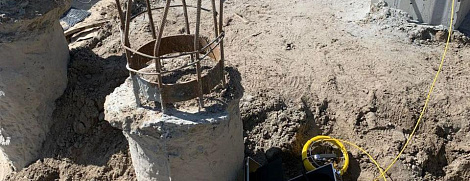

Импульсный (акустический) метод — основан на регистрации отражённых сигналов от неоднородностей в стволе сваи. Подходит для свай диаметром до 1000 мм и длиной до 25 м.
-
Сейсмоакустический метод — более точный, применяется при большой глубине или при сложных грунтах. Два датчика регистрируют скорость прохождения волн по бетону. Позволяет обнаружить нарушения сплошности, трещины, расслоения.
-
Ультразвуковой неразрушающий контроль — позволяет оценить не только сплошность, но и прочность бетона. Обычно применяется для испытания железобетонных конструкций, используется как дополнение к другим методам.
Стоимость услуг
Не обещания, а система, которая работает

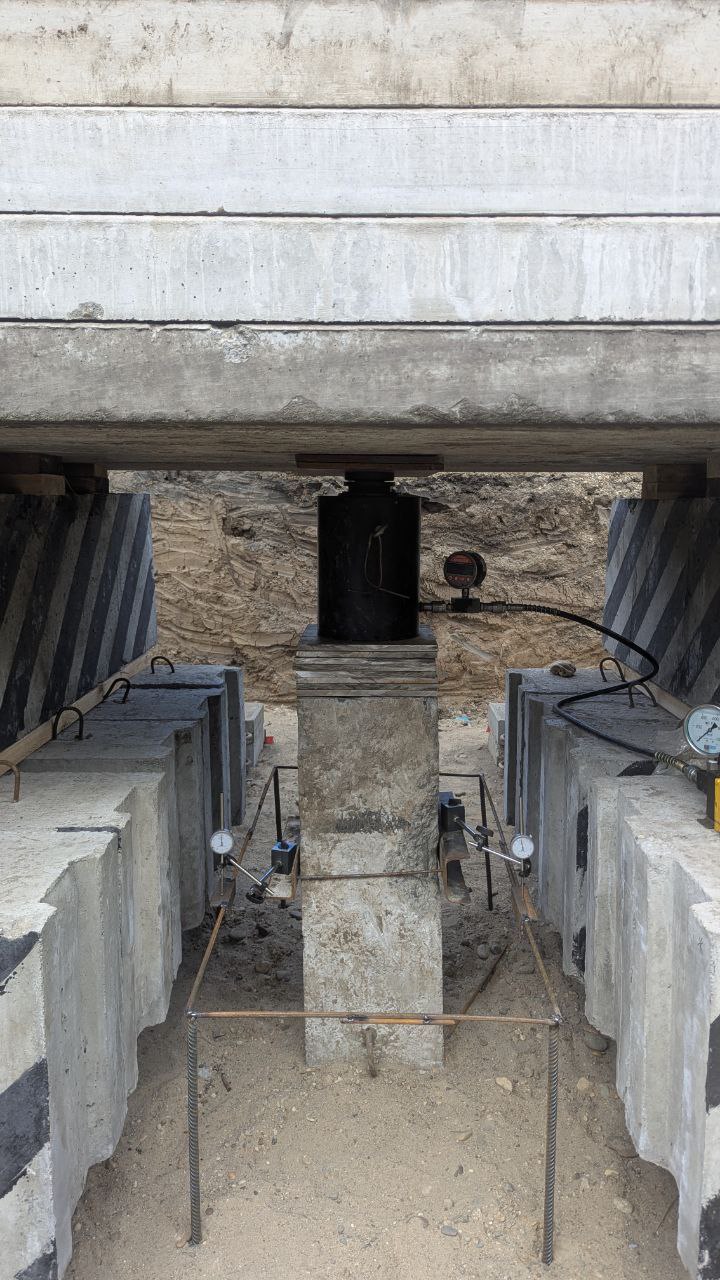

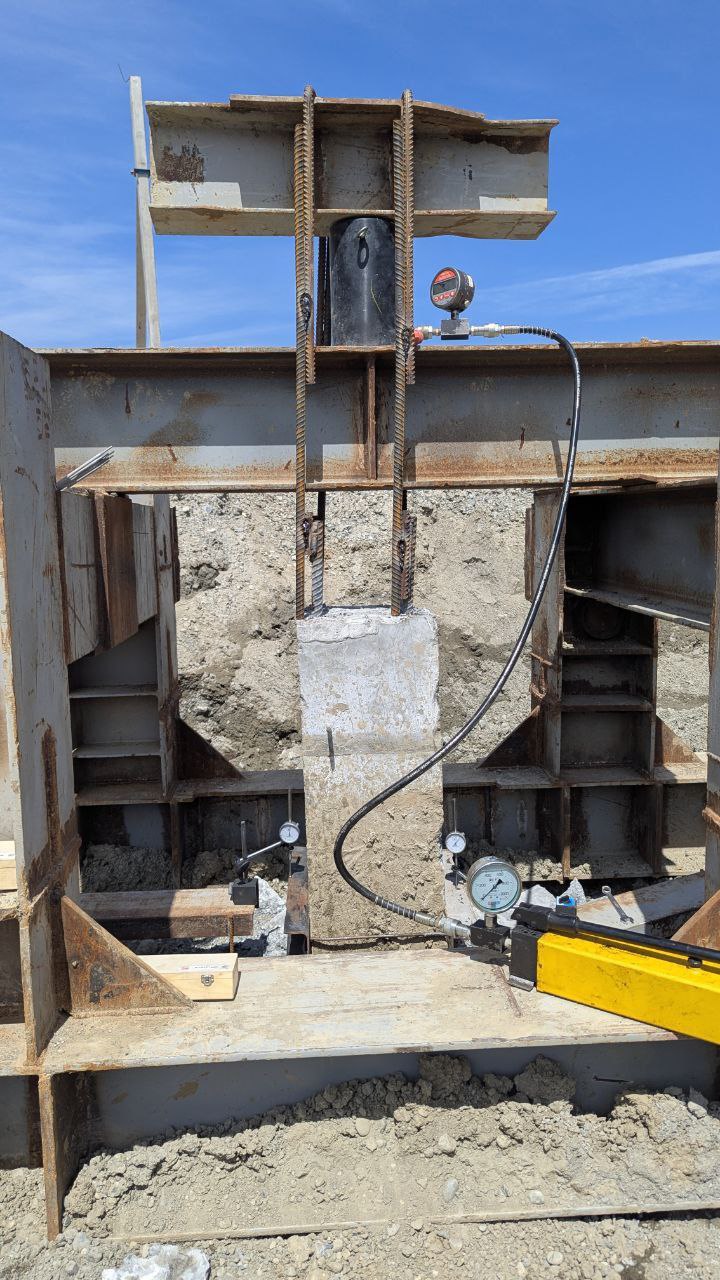

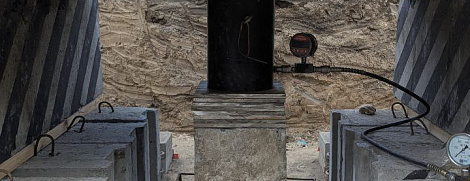

1. Более 50-ти домкратов с нагрузками свыше 200 тонн;

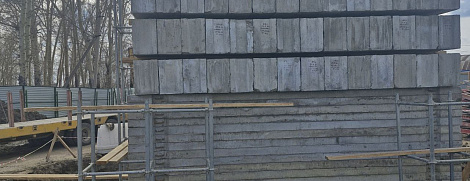

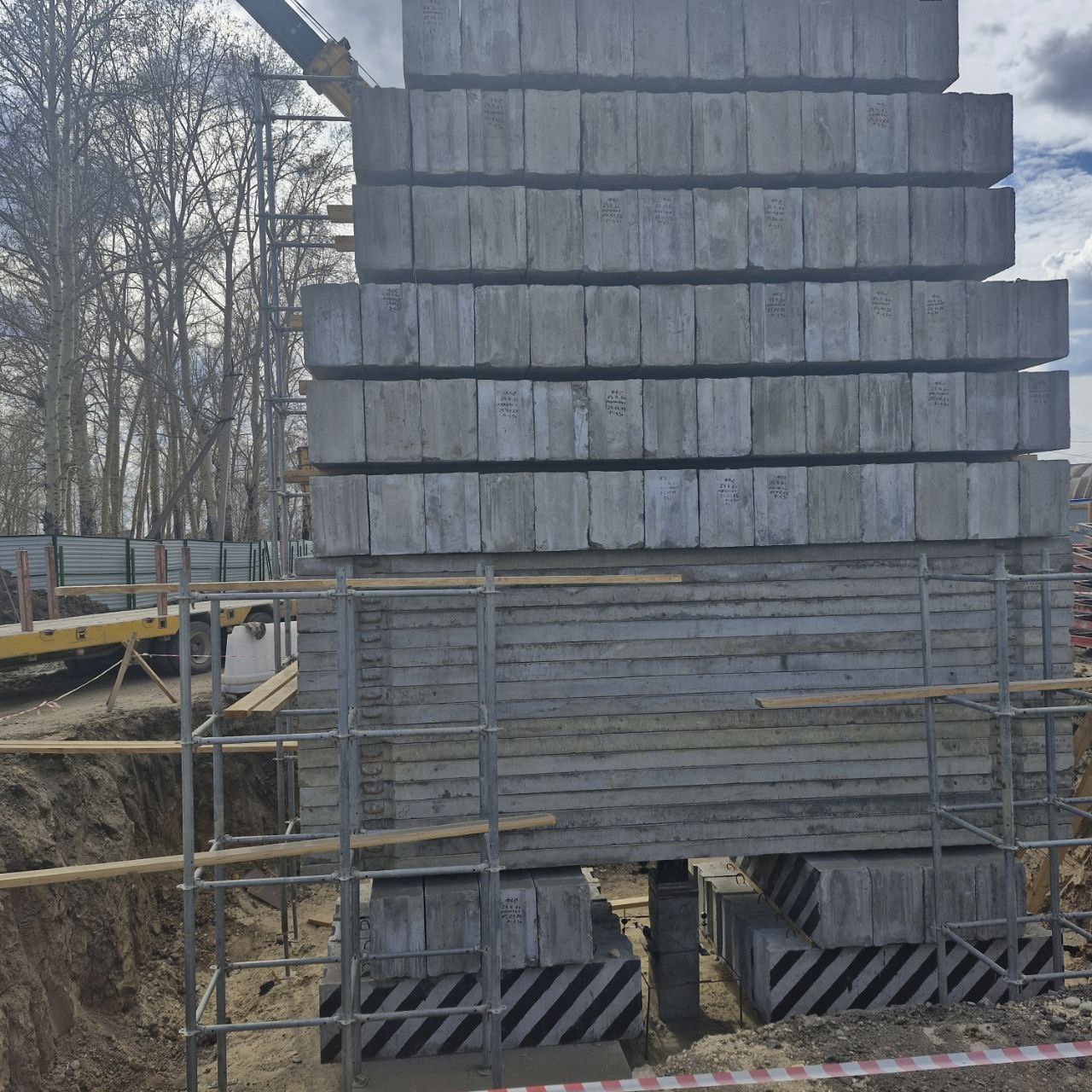

2. Собственная испытательные стенды и упорные конструкции по всей территории России;
3. Более 20-ти цифровых манометров и маслостанций;
4. 50 индикаторов часового типа;
5. 50 магнитных держателей;
Как мы работаем

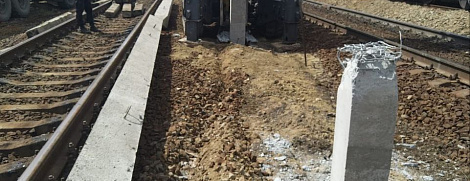

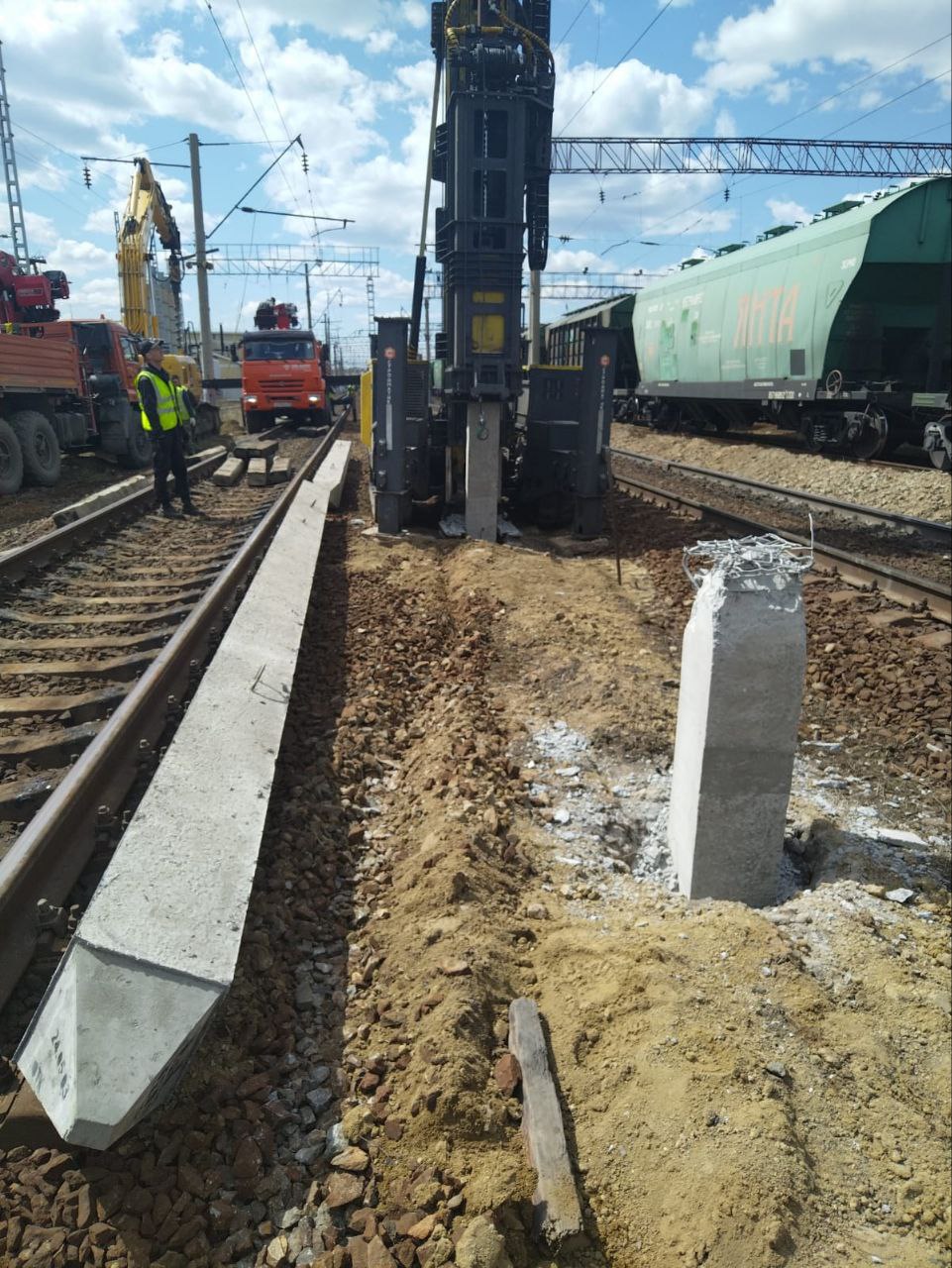

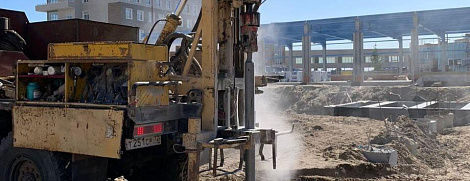

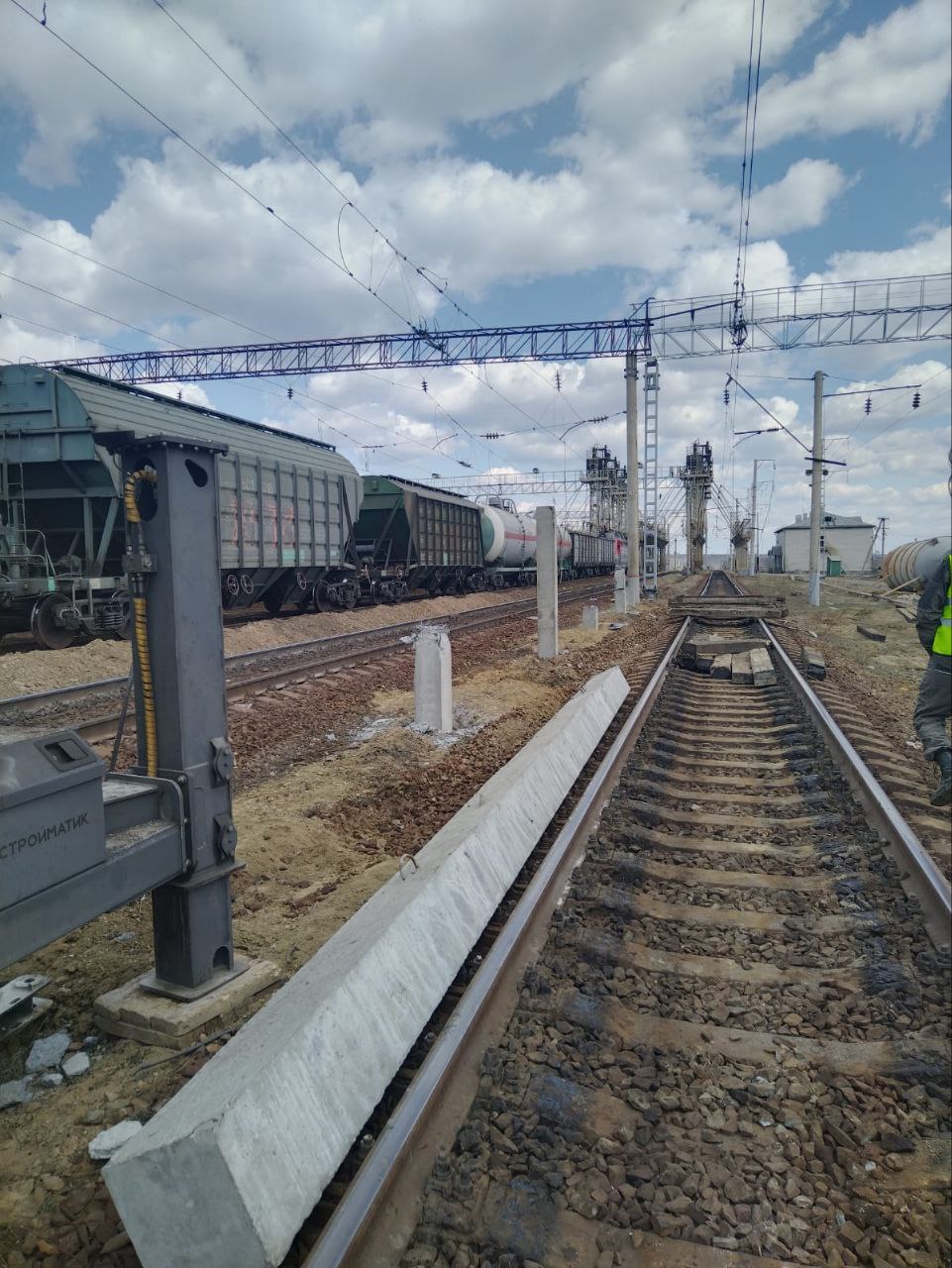

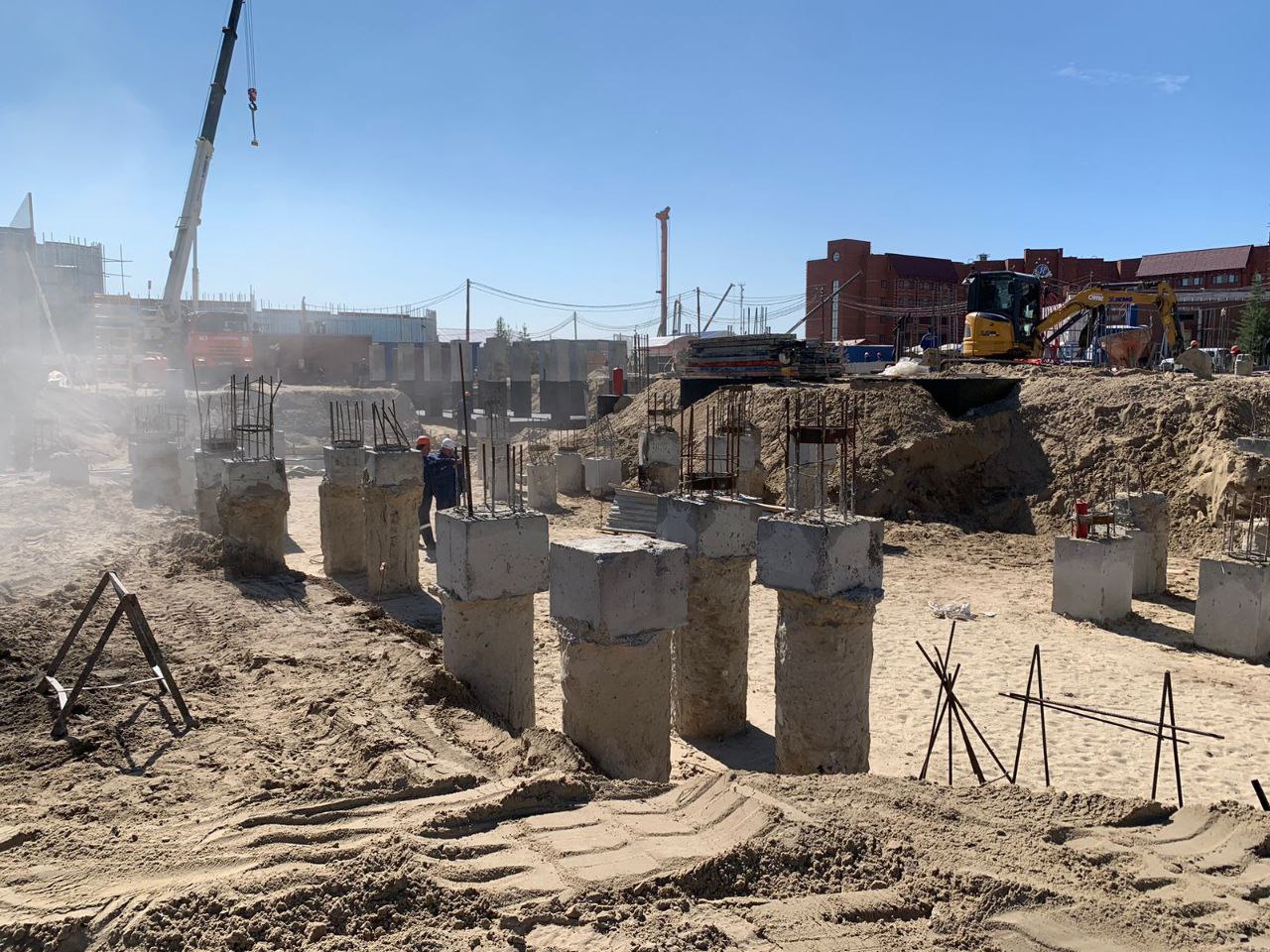

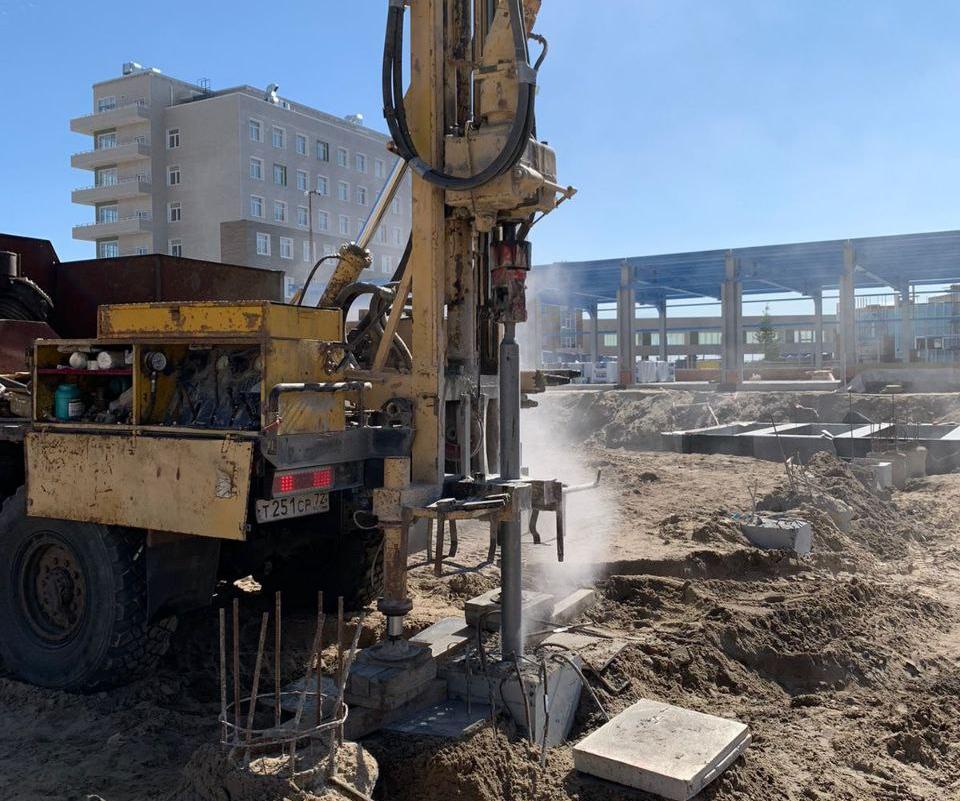

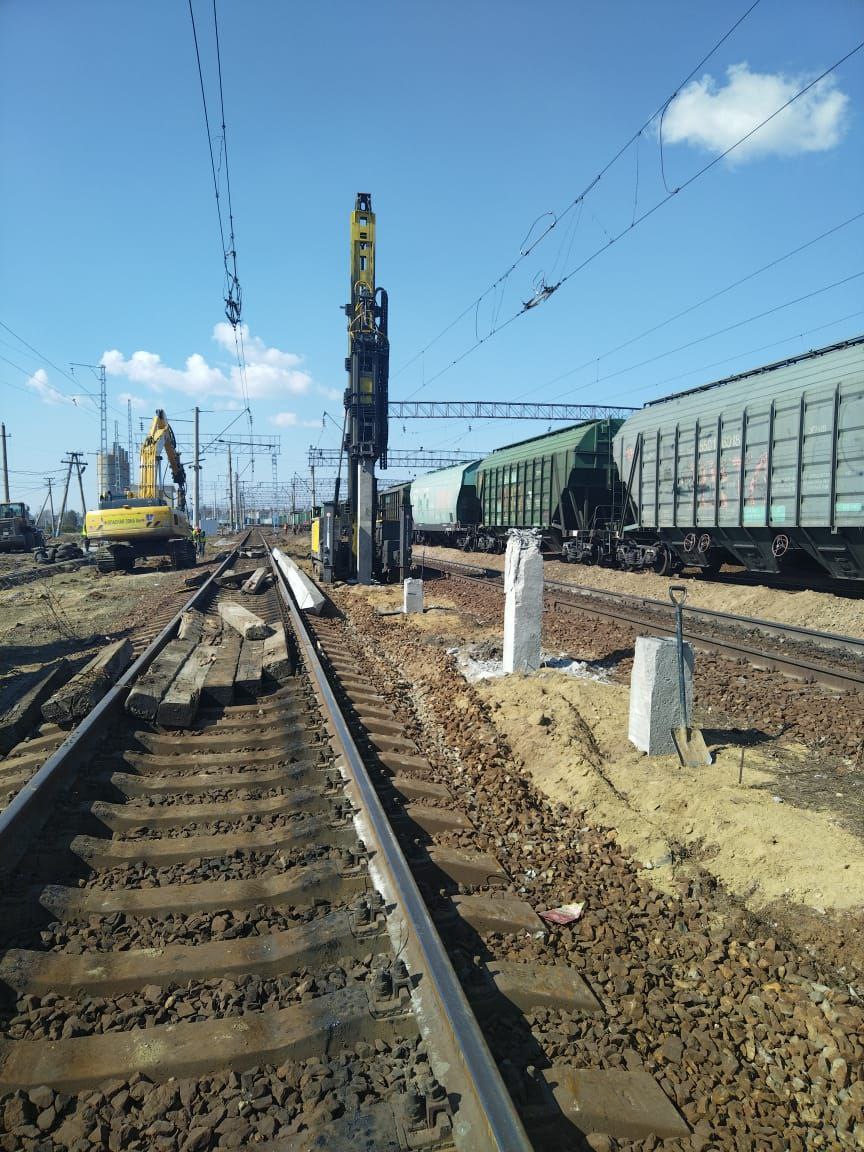

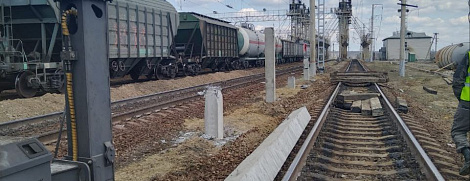

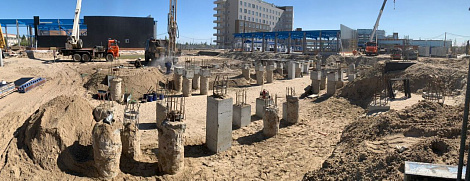

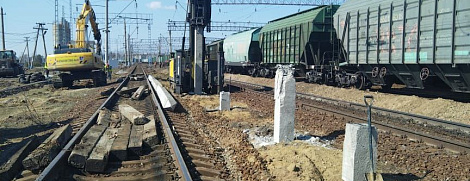

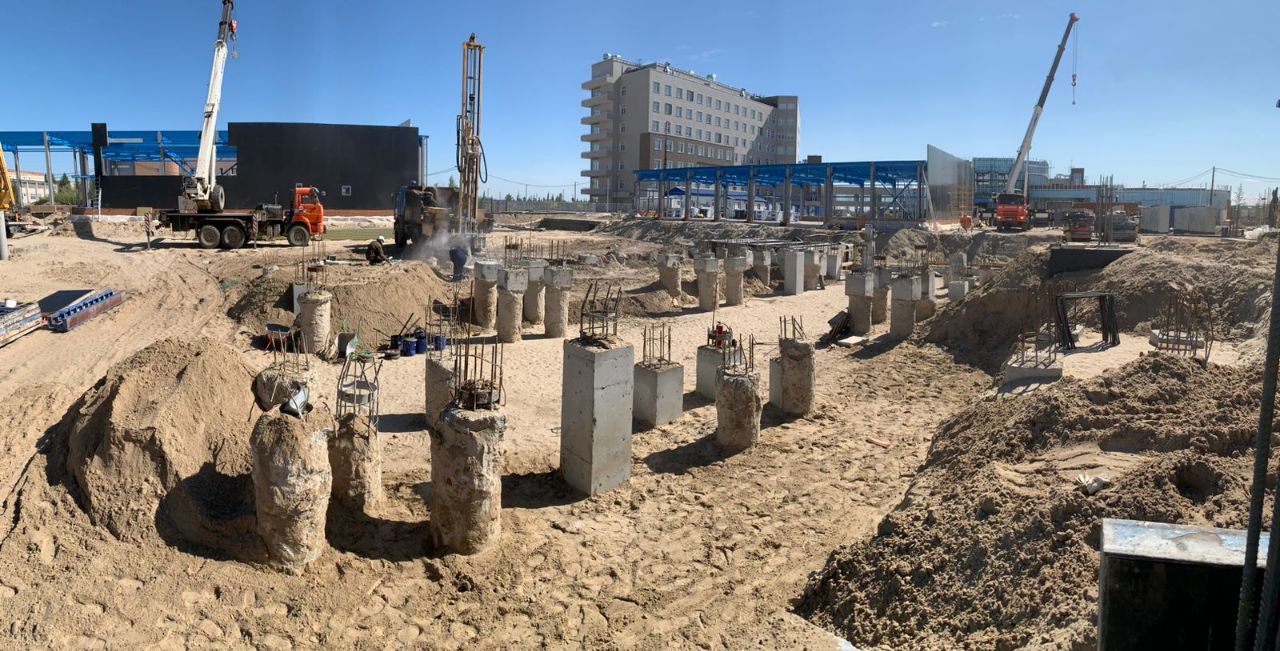

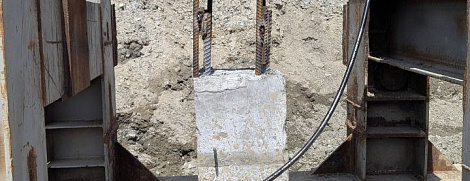

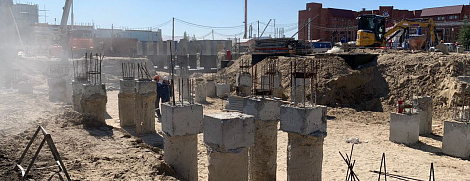

Галерея наших проектов
Проекты
Наши заказчики — ориентир в надёжности
Начнем с разговора — доведем до результата
Контроль сплошности и длины свай
Контроль сплошности и длины свай: методы, оборудование и важность
Контроль сплошности свай регламентирован нормативными документами, которые устанавливают порядок проведения неразрушающего контроля качества бетона. Цель — выявить дефекты в стволе сваи (пустоты, трещины, посторонние включения) и оценить их влияние на несущую способность конструкции. Нарушение сплошности (например, сужение ствола сваи) свидетельствует о нарушении технологии устройства сваи или применении некачественных материалов.
Нормативные документы
-
ГОСТ Р 71039-2023 — национальный стандарт РФ «Сваи буронабивные и „стены в грунте“ траншейного и свайного типов. Межскважинный ультразвуковой метод контроля качества бетона». Утверждён и введён в действие приказом Федерального агентства по техническому регулированию и метрологии от 27 октября 2023 г. №1264-ст.
-
ПНСТ 804-2022 — предварительный национальный стандарт РФ «Сваи. Сейсмоакустический метод контроля длины и сплошности». Введён в действие с 1 января 2023 года на период до 1 января 2026 года.
Документация
Результаты контроля сплошности свай оформляются в техническом отчёте с рекомендациями (при необходимости — с фотофиксацией и схемами). В отчёте указывают дату проведения контроля, описание оборудования, применённую методику и другие данные
При строительстве свайных фундаментов особое внимание уделяется качеству самих свай — их сплошности, длине и геометрии. Эти параметры напрямую влияют на несущую способность и долговечность фундамента. Контроль сплошности и длины свай проводится как на стадии производства, так и в процессе их погружения в грунт. В данной статье рассматриваются основные методы контроля, используемое оборудование и важность соблюдения требований.
Зачем нужен контроль сплошности и длины свай?
Свая — это несущая конструкция, которая воспринимает нагрузку от сооружения и передает её на грунт. Если свая имеет дефекты (например, трещины, пустоты, отслоения), это может привести к снижению её прочности и несущей способности, а в дальнейшем — к аварийным ситуациям.
Контроль длины свай также важен, так как отклонения от проектных размеров могут повлиять на глубину погружения и соответствие проектным требованиям.
Методы контроля сплошности свай
Существует несколько методов, позволяющих оценить сплошность свай:
1. Акустический метод (ультразвуковой или ударно-волновой)
Этот метод основан на регистрации распространения звуковых или ультразвуковых волн через тело сваи. При наличии дефектов (трещин, пустот) происходит изменение скорости распространения волн, что позволяет выявить дефекты.
- Ударно-волновой метод — применяется для забивных и буровых свай. Свая ударяется молотком, а датчики фиксируют волны, распространяющиеся по её телу.
- Ультразвуковой метод — используется для контроля готовых железобетонных свай. В сваю вставляются датчики, через которые пропускается ультразвуковой сигнал.
2. Метод электромагнитного импеданса
Позволяет определить наличие дефектов в теле сваи по изменению электромагнитного импеданса. Метод особенно эффективен для контроля стальных свай.
3. Метод гамма-томографии
Применяется редко из-за высокой стоимости и сложности, но позволяет точно определить внутреннюю структуру сваи, включая наличие пустот и трещин.
Методы контроля длины свай
Длина свай контролируется на разных этапах:
1. На стадии производства
При изготовлении свай их длина измеряется с помощью лазерных или механических измерительных устройств. Также используется контроль по чертежам и проектным документам.
2. На стадии погружения
После погружения сваи в грунт её длина может быть проверена с помощью:
- Глубиномеров — измеряют глубину погружения сваи.
- Маркировки сваи — на поверхности сваи наносятся метки, по которым можно определить её длину.
- Георадаров — позволяют определить глубину погружения и наличие сваи в грунте.
- Оборудование для контроля сплошности и длины свай
Для выполнения контрольных работ используются следующие приборы и системы:
- Ультразвуковые дефектоскопы - Контроль сплошности железобетонных свай.
- Ударно-волновые измерители - Контроль сплошности забивных и буровых свай.
- Электромагнитные измерители - Контроль стальных свай.
- Глубиномеры - Измерение длины свай после погружения.
- Георадары - Определение глубины погружения и наличия сваи в грунте.
- Лазерные измерительные системы - Контроль длины свай на стадии производства.
Важность контроля сплошности и длины свай
Контроль сплошности и длины свай — это важный этап обеспечения качества фундаментных конструкций. Он позволяет:
- Выявить дефекты на ранних этапах.
- Обеспечить соответствие проектным требованиям.
- Снизить риски аварийных ситуаций.
- Сэкономить на дорогостоящем ремонте или повторной установке свай.
