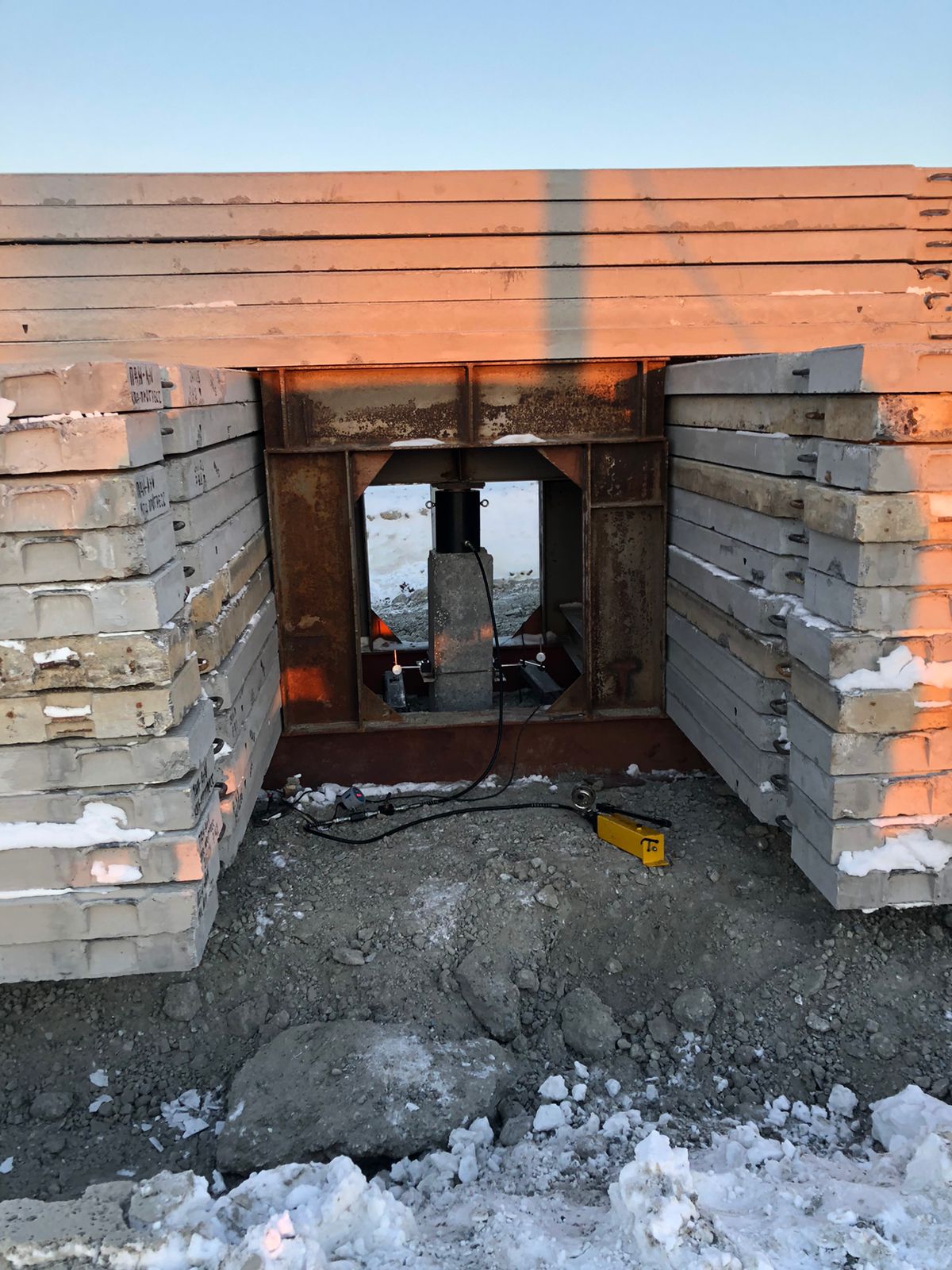

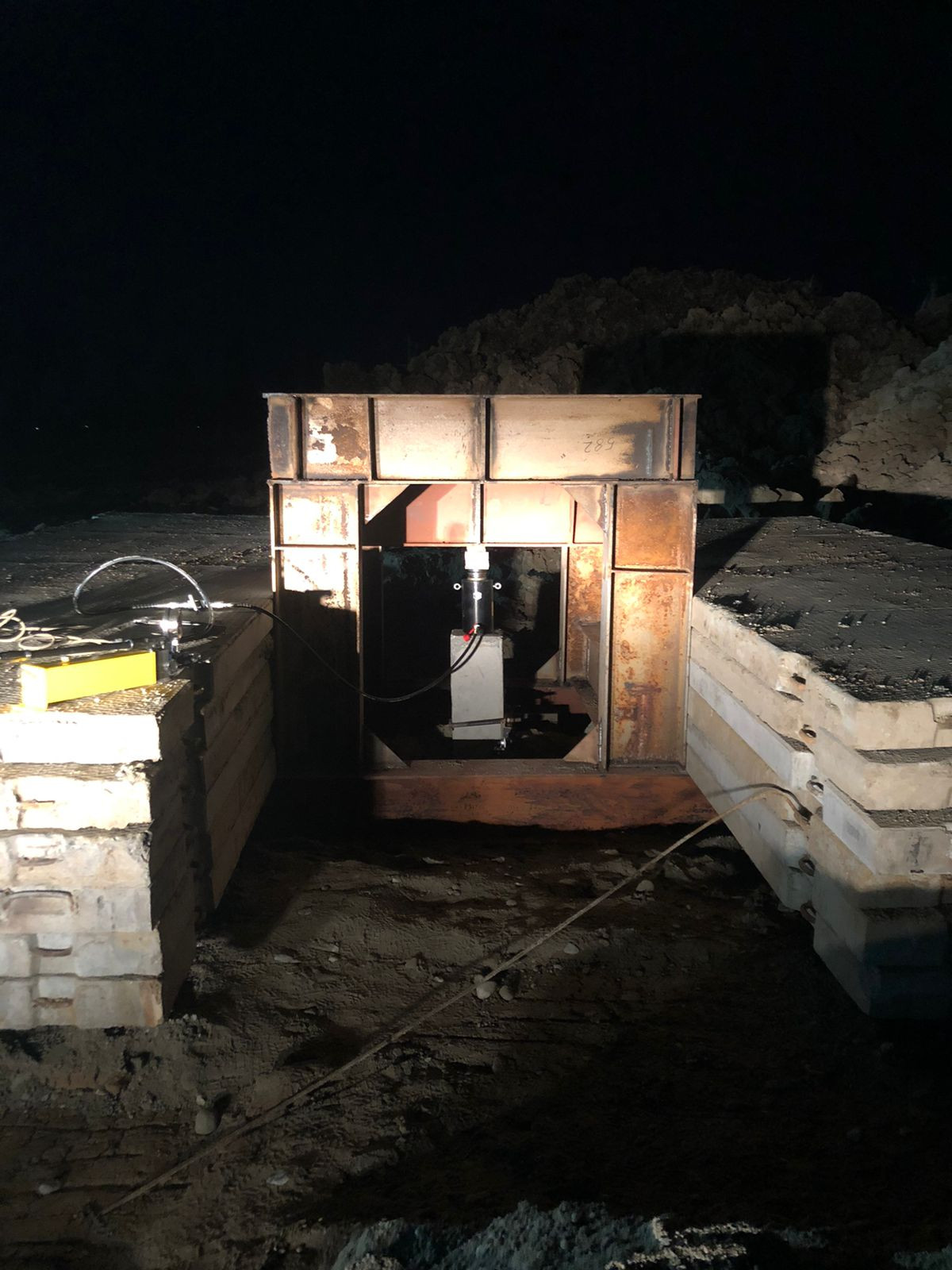

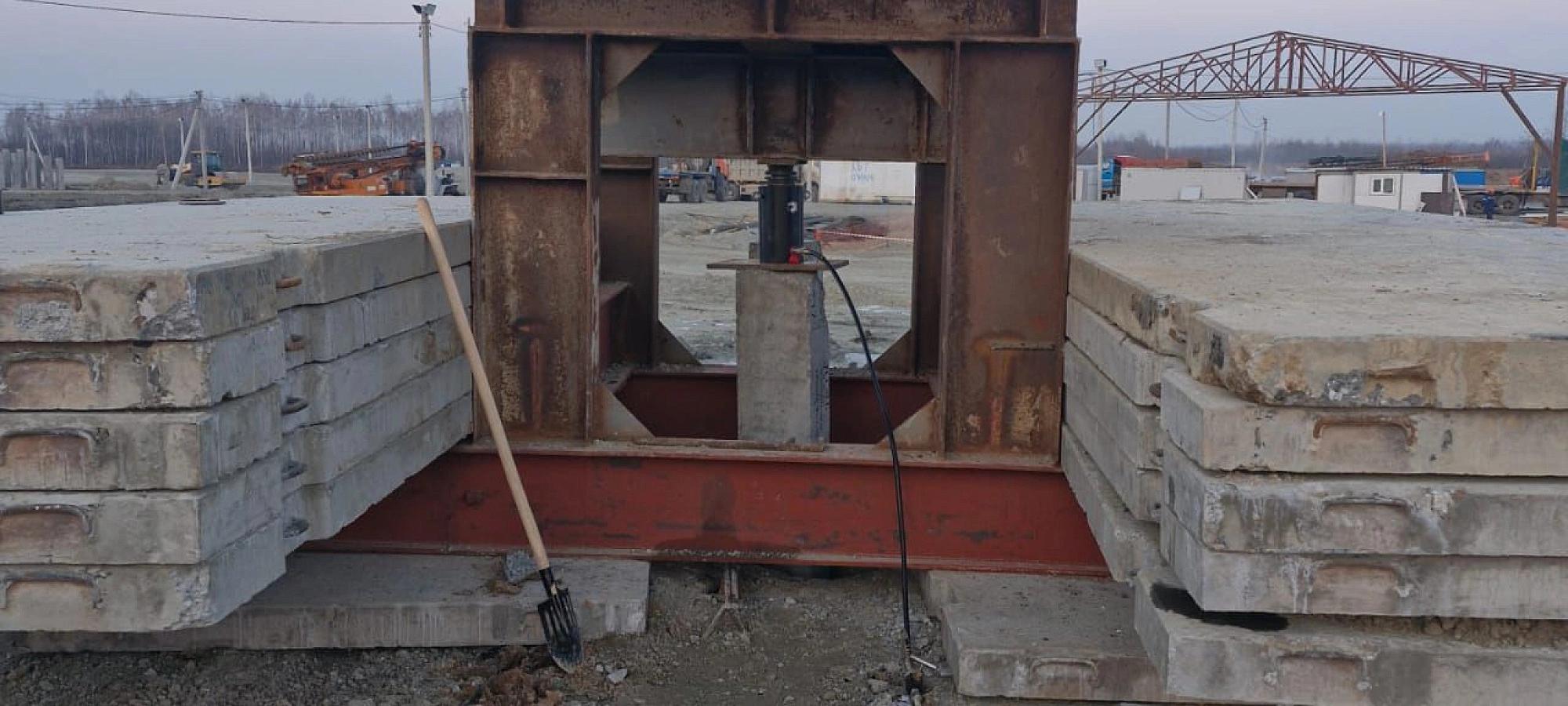

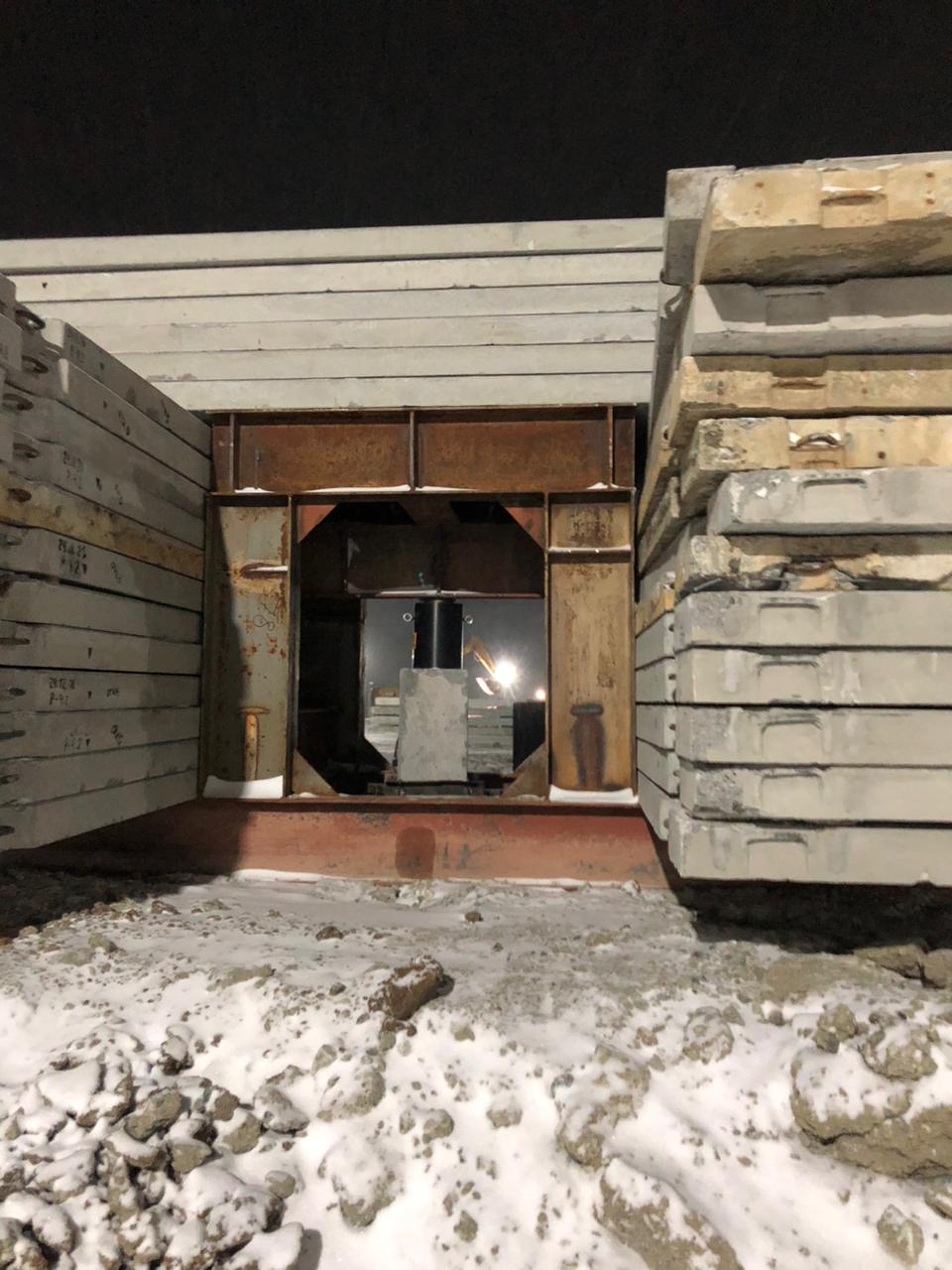

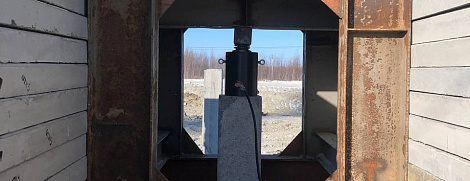

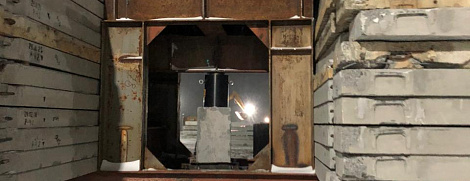

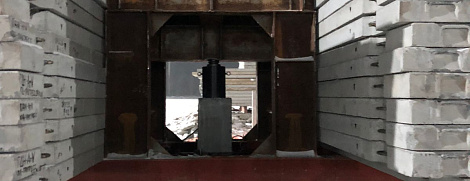

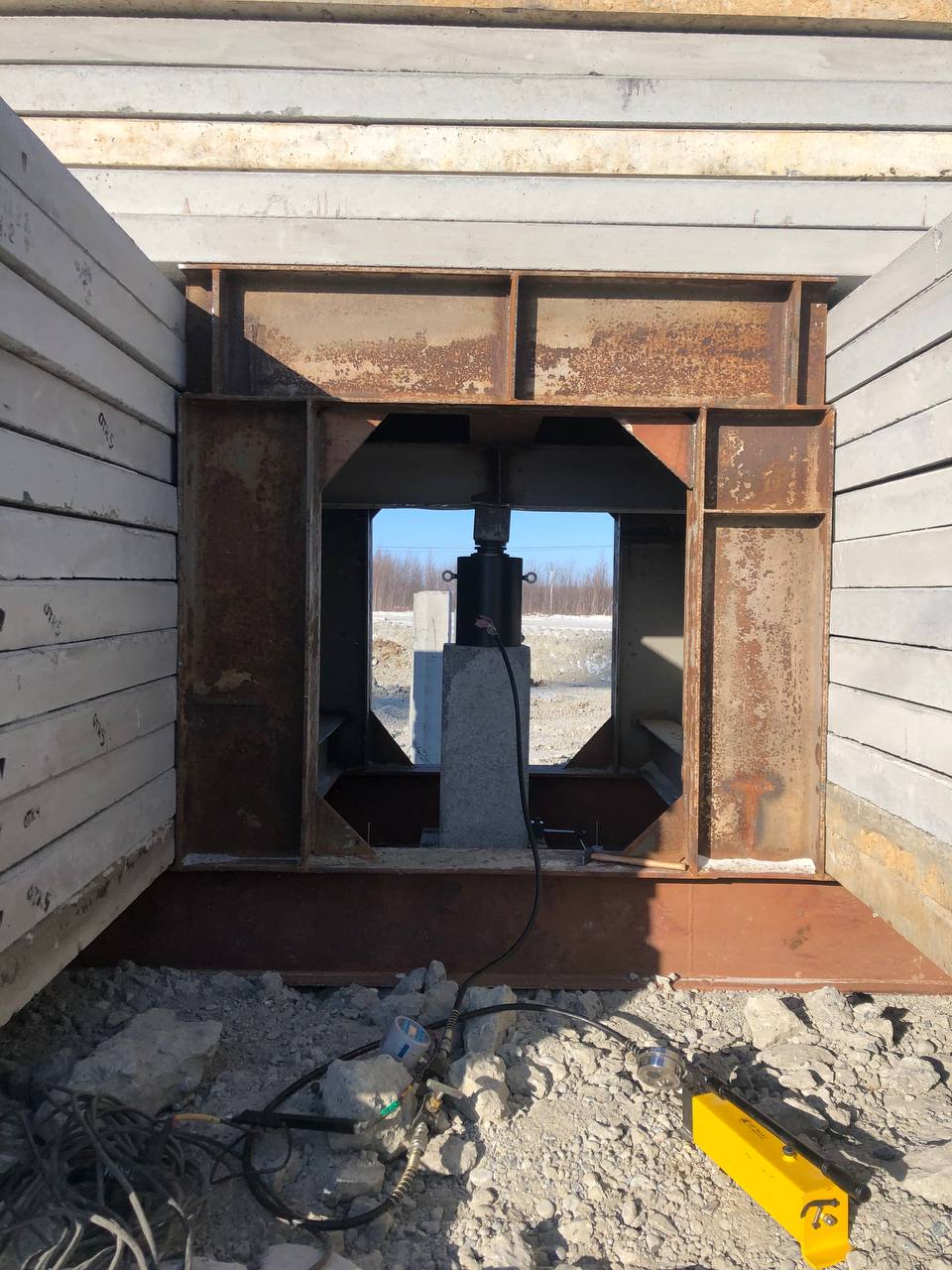

Галерея наших проектов
Наши заказчики — ориентир в надёжности
Начнем с разговора — доведем до результата
Динамометрические испытания
Динамометрический метод испытания многолетнемерзлых грунтов.
Динамометрический метод испытания многолетнемерзлых грунтов регламентирован межгосударственным стандартом ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями». Этот метод применяют для ускоренного полевого испытания многолетнемерзлых грунтов статической вдавливающей нагрузкой с динамометрическим загружением.
При строительстве на территориях с многолетнемерзлыми грунтами особое внимание уделяется оценке несущей способности свайных фундаментов. Для ускоренного и эффективного определения характеристик грунта и свай применяется динамометрический метод испытания статической вдавливающей нагрузкой. В данной статье рассматриваются основные рекомендации по его проведению.
Что такое динамометрический метод испытания?
Динамометрический метод — это способ оценки несущей способности свай в многолетнемерзлых грунтах, при котором нагрузка прикладывается ступенями и фиксируется динамика ее снижения в результате осадки сваи. Метод позволяет ускорить процесс испытаний, сохраняя при этом высокую точность и надежность полученных данных.
Основные этапы и рекомендации по проведению испытания
1. Подготовка оборудования

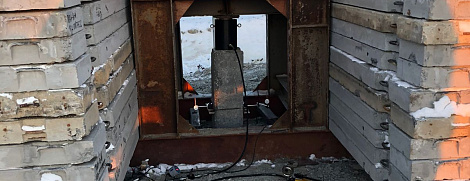

Для проведения испытания используются установки, соответствующие требованиям раздела 5.1. Важно, чтобы инвентарная балочная конструкция, служащая упором для домкрата, имела максимальный прогиб не более 0,002 от расчетного пролета. Это обеспечивает стабильность и точность измерений.
2. Нагружение сваи
Нагружение проводится ступенями. Значение каждой ступени нагрузки принимается равным 1/8 предельно длительного сопротивления сваи, определенного по результатам предыдущих испытаний, или от полуторного значения несущей способности сваи по грунту, рассчитанной по действующим нормативным документам.
Каждая ступень нагрузки выдерживается в течение 4 часов. За это время нагрузка снижается вследствие осадки сваи, что фиксируется динамометрическим методом.

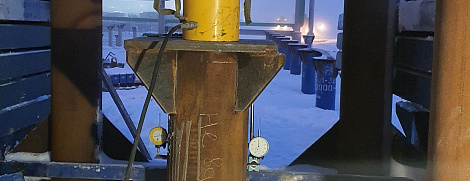

3. Измерение деформаций
На каждой ступени нагружения снимаются отсчеты по всем приборам для измерения деформаций. Отсчеты проводятся в следующей последовательности:
- Нулевой отсчет — перед нагружением;
- Первый отсчет — сразу после приложения нагрузки;
- Четыре отсчета — с интервалом 15 минут;
- Далее — через каждый час до конца ступени.
Это позволяет получить полную картину поведения сваи и грунта под нагрузкой.
4. Условия завершения испытания
Нагрузка доводится до конечного значения, при котором наблюдается условная стабилизация нагрузки. Критерием стабилизации является скорость снижения нагрузки, равная 0,02 от нагрузки предыдущей ступени за последние 4 часа наблюдений.
Последнюю ступень нагрузки выдерживают до достижения этого критерия.
5. Ведение журнала испытаний
В процессе испытания ведется журнал по форме, приведенной в приложении П. Журнал должен содержать дополнительные страницы с подробными записями по каждому этапу испытания, включая параметры нагрузки, деформации и время.
6. Обработка результатов
Результаты испытаний оформляются в виде графиков изменения нагрузки во времени по ступеням нагружения. Это позволяет визуализировать динамику осадки и определить предельно длительное сопротивление сваи по грунту.
7. Определение несущей способности
Частное значение предельно длительного сопротивления сваи по грунту определяется по графику Р = f(t) как значение нагрузки на последней ступени, при которой происходит условная стабилизация нагрузки.
