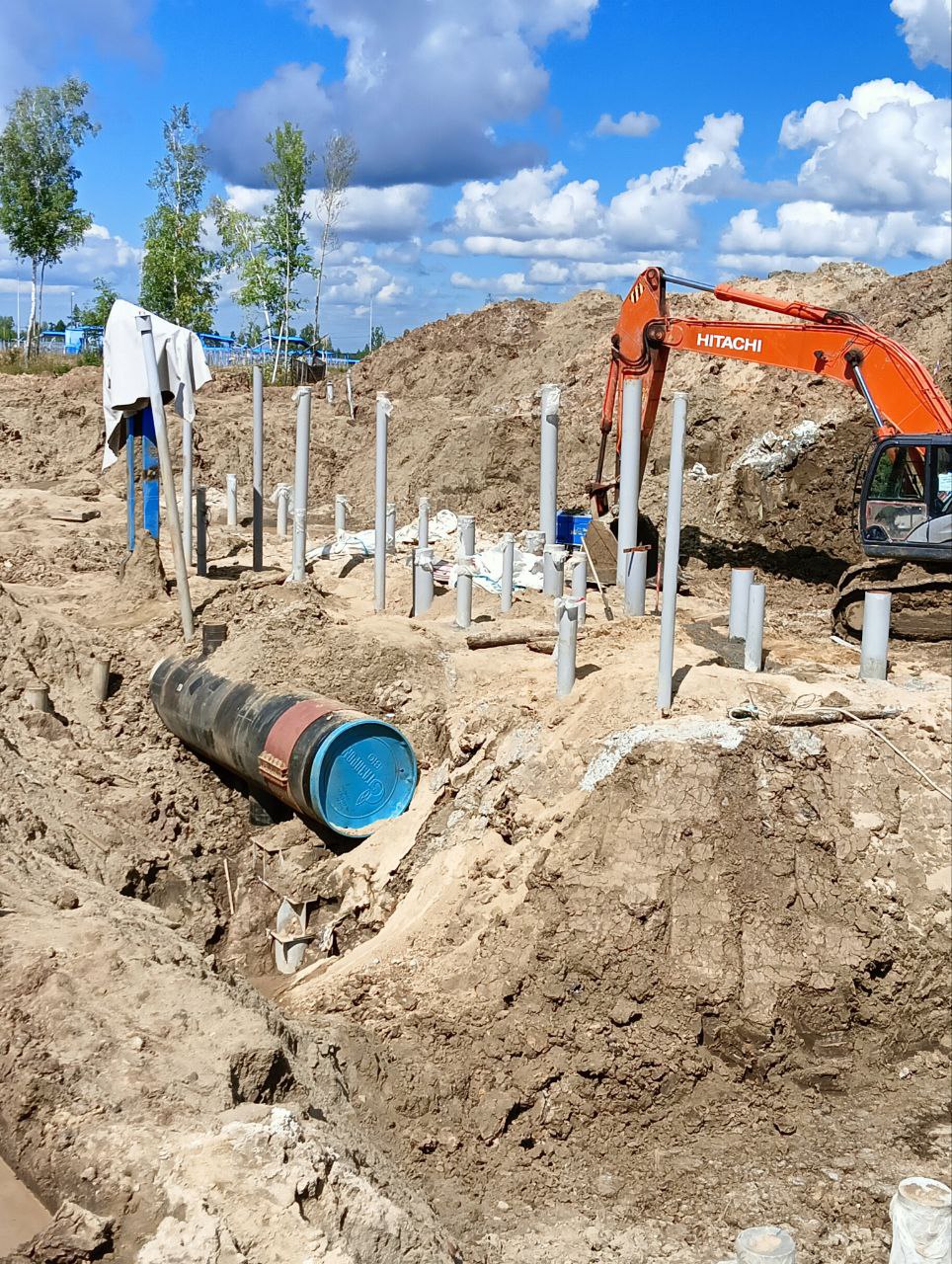

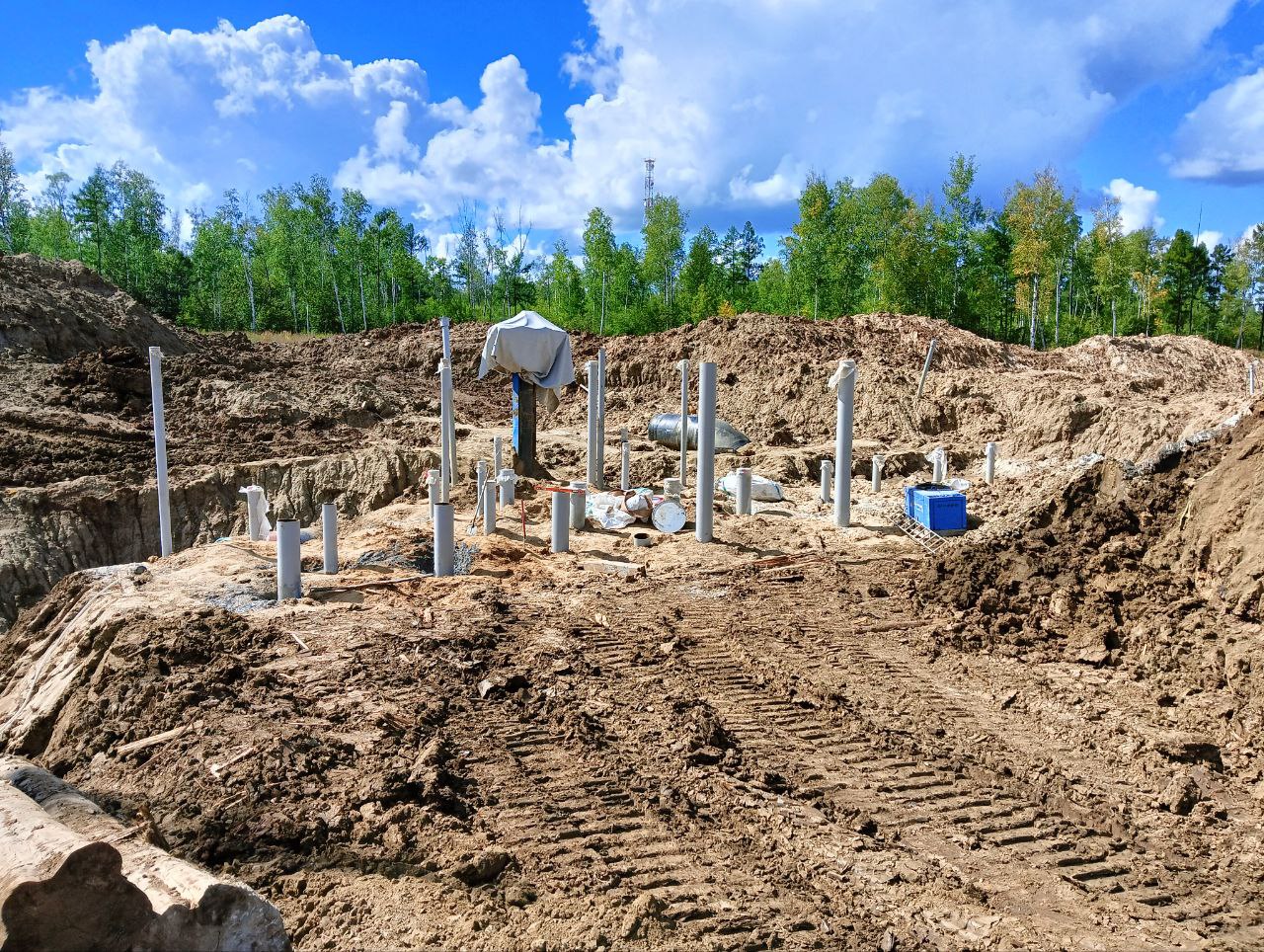

Устройство свайного основания на объекте: «Этап 6.9.3.7 Лупинг магистрального газопровода "Сила Сибири" на участке "узел крановый № 1733-2 - узел крановый № 1809-2" в составе стройки Магистральный газопровод "Сила Сибири"

Справочная информация:
Крановый узел при магистральном газопроводе — это технологически обособленный участок трубопроводной системы, включающий один или несколько запорных (перекрывающих) кранов. Он предназначен для управления потоками рабочей среды при транспортировке нефти, газа или конденсата.
Крановые узлы нужны для:

   Буроопускные работы должны производиться в соответствии с требованиями следующих нормативных документов: СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты», СНиП 3.03.01-87 «Несущие и ограждающие конструкции», СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования», СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство», а также рекомендациями руководства по производству свайных работ, правилами безопасности при устройстве свайных фундаментов и заводскими инструкциями по эксплуатации машин.

   После первых этапов бурения, в скважину опускается колонна таких труб, затем между  грунтом и внешней стенкой трубы заливается цементно-песчанным раствором для её закрепления. После чего в колонну для продолжения бурения или эксплуатации опускается другая колонна меньшим диаметром.
Скважины перед погружением в них свай должны быть очищены от воды, шлама, льда или снега. Толщина слоя жидкого шлама или воды на дне скважины при погружении свай не должна превышать 15 см. Наличие на дне скважины замерзшего или сухого шлама, льда или вывалов грунта не допускается.
Сваи перед погружением в скважины следует счищать от льда, снега, комьев мерзлого грунта и жировых пятен.
Сваи должны быть погружены в сроки, исключающие оплывание стенок скважин, как правило, не позднее чем через 4 ч после их зачистки и приемки. Сваи следует погружать непосредственно после заливки раствора. После погружения сваи проверяется соответствие отметки нижнего конца сваи проектной отметке, а также правильность расположения сваи в плане и по вертикали.
   Погружение свай производить буроопускным способом в пробуренные скважины предварительно заполнить цементно-песчанным раствором состава 1:5 подогретым до температуры +30 ̊С непосредственно перед погружением свай.
   При буроопускном способе погружения свай применять меры, обеспечивающие полное заполнение пазух между стенками скважины и сваей цементно-песчанным раствором.
Несовпадение оси скважины с осью сваи в уровни подошвы ростверка должно быть не более 5 см. Недобор скважины по сравнению с проектной глубиной допускается не более 5 см.
   Разрешение на загрузку свайных фундаментов дается на основании оценки несущей способности свай при температурном режиме вечномерзлых грунтов на день приемки. Полная расчетная загрузка свайных фундаментов разрешается только после достижения расчетного температурного режима грунтов оснований.
   При испытаниях вечномерзлых грунтов должно быть исключено смерзание сваи с грунтом слоя промерзания – оттаивания грунта.
   Испытания вечномерзлых грунтов следует начинать только после полного вмерзания испытываемой сваи в грунт. При этом средняя температура по длине ее боковой поверхности не должна быть выше температуры окружающего грунта или температуры предусмотренной программой испытаний.

Требования охраны труда при производстве буровых работ.
  1. При производстве буровых работ необходимо строго соблюдать требования охраны труда, изложенные в следующих нормативных документах:
- СНиП 12-03-01 "Безопасность труда в строительстве";
- РСН 74-88 Инженерные изыскания для строительства. Технические требования к производству буровых и горнопроходческих работ;
- ППБ 01-03 Правила пожарной безопасности в Российской Федерации. Приказ МЧС России № 313 от 18.06.03 г. Зарегистрированы в Минюсте (регистрационный № 4838 от 27.06.03 г.);
 ПБ 10-382-00 "Правила устройства и безопасной эксплуатации грузоподъемных кранов", утвержденных Госгортехнадзором России 31.12.99 № 98;
ВППБ 01-05-99 Правила пожарной безопасности при эксплуатации магистральных нефтепроводов открытого акционерного общества "Акционерная компания по транспорту нефти "Транснефть";
"Правила безопасности при геологоразведочных работах", утвержденные  Госгортехнадзором СССР 20.03.79г.;
Регламент организации  производства ремонтных и строительных работ на объектах магистральных нефтепроводов. ОАО АК "Транснефть";
Регламент организации огневых, газоопасных и других работ повышенной опасности на взрывоопасных и пожароопасных объектах предприятий системы ОАО "АК "Транснефть" и оформления нарядов – допусков на их подготовку и проведение.
  2. На площадках проведения буровых работ охрана труда работающих должна обеспечиваться выполнением следующих мероприятий:
- соблюдение требований по коллективной защите работающих (ограждение, освещение, вентиляция, защитные предохранительные устройства, организация проездов и пешеходных проходов и т.п.);
- к работе допускаются специально обученные рабочие, имеющие допуск к выполнению работ с применением грузоподъемных меха­низмов;
- рабочие обеспечиваются спецодеждой и инвентарем в соответст­вии с профессиональной принадлежностью;
- груз при горизонтальном перемещении должен быть поднят не менее чем на 0,5 метра выше встречающихся препятствий;
- при выполнении буровых работ территория производства работ  должна быть ограждена временным ограждением;
- буровая установка должна быть заземлена.
  3. Все рабочие и специалисты, выполняющие буровые работы проходят вводный инструктаж в отделе охраны труда предприятия заказчика, в объеме требований промышленной безопасности.
  4. Проведение инструктажа с подписями инструктирующего и инструкти­руемого записываются в журнале регистрации инструктажа по охране труда, который хранится у заказчика, а также в наряде - допуске.
  5. Целевой инструктаж с персоналом о мерах безопасности при выполне­нии запланированных работ на объекте осуществляет буровой мастер.
  6. Все лица, находящиеся на  площадке, обязаны носить защитные каски. На буровой установке  находится  аптечка с медикаментами, и другие средства оказания первой помощи пострадавшим.
  7. Выдача администрацией необходимых средств индивидуальной защиты производится в соответствии с типовыми отраслевыми нормами бесплатной выдачи работникам специальной одежды, обуви и других средств индивидуальной защиты.
  8. Для обеспечения пожарной безопасности персонал, связанный с буровыми работами, должен пройти инструктаж и выполнять требования "Правил пожарной безопасности при производстве буровых работ".
  9. Буровые установки должны быть укомплектованы искрогасителем, двумя огнетушителями, двумя кошмами, двумя ведрами, совковыми и штыковыми лопатами, топором.  При выполнении буровых работ огнетушители должны быть расставлены по обе стороны от буровой установки, ведра наполнены водой.
  10.Буровые работы должны выполняться в строгом соответствии с "Правилами безопасности при геологоразведочных работах".
  11. По окончанию работ по бурению, скважина должна быть укрыта временной защитой и обозначена сигнальным ограждением.
