Основная информация
Заказчик:
МРТС
Локация:
п.Усть-Луга
Динамические испытания грунтов сваями методом PDA «Газоперерабатывающий комплекс в составе Комплекса переработки этаносодержащего газа в районе поселка Усть-Луга ,Товарно-сырьевая база, Морской отгрузочный терминал»
Статические испытания
Испытания свайного основания
ГОСТ 5686-2020
Время чтения статьи:
5 мин.
ООО "Центр Арктических Изысканий" завершил работы по проведению испытаний свай динамической нагрузкой в основании объектов: «Газоперерабатывающий комплекс в составе Комплекса переработки этаносодержащего газа в районе поселка Усть-Луга Этапы 5.1, 5.2, 5.3, 6.1, 6.3, 6.4, 6.5. Товарно-сырьевая база, Морской отгрузочный терминал».
Сроки выполнения работы:
июль 2023 г.-февраль 2025 г.
Цель работы:
Подтверждение возможности нагружения свайных оснований проектными нагрузками в соответствии с ГОСТ 5686-2020«Грунты. Методы полевых испытаний сваями».
Количество сотрудников:
4 человека
4 человека
Климатические условия

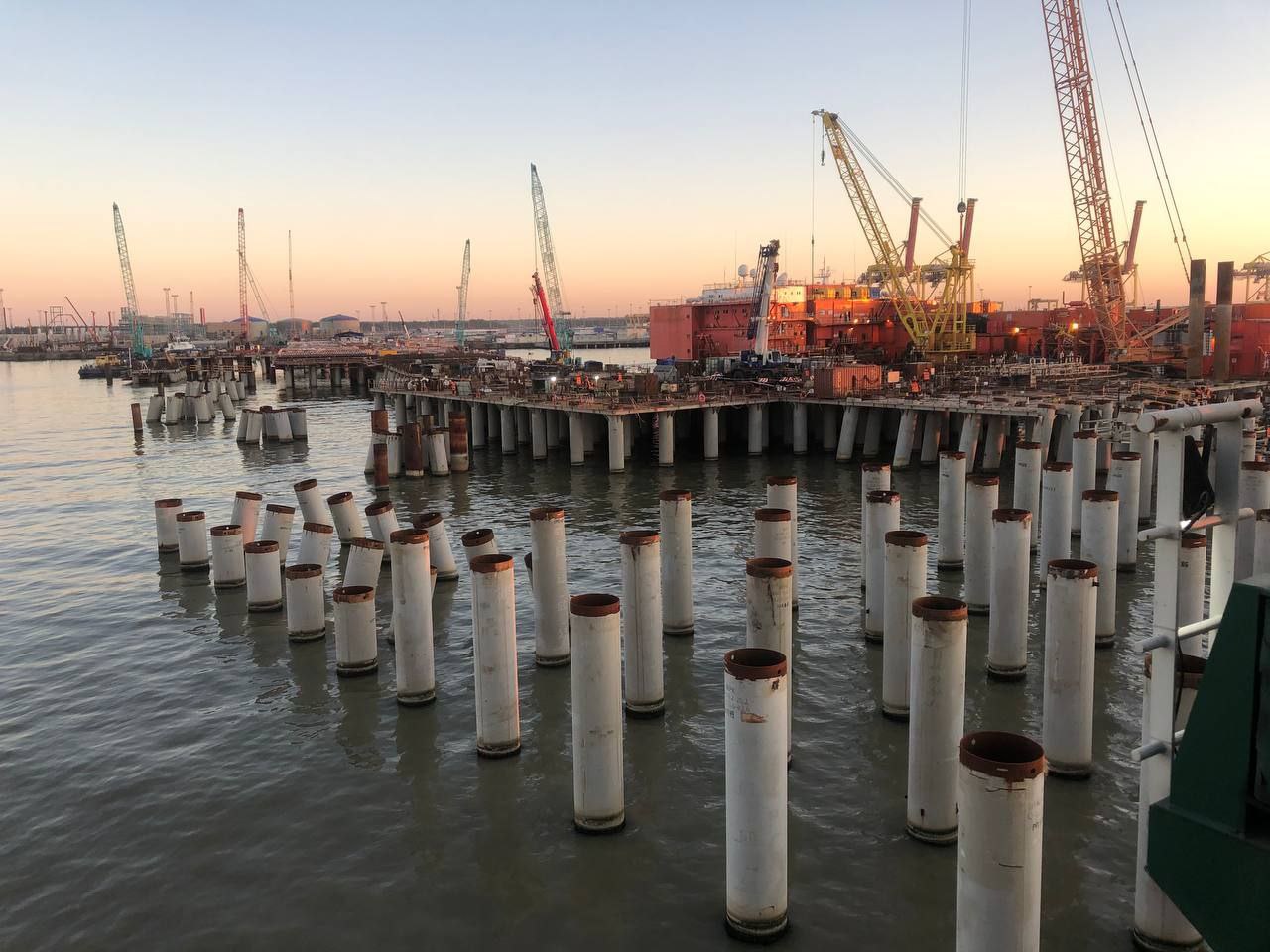

Участок Основной акватории Морского отгрузочного терминала занимает часть акватории Южного района Морского торгового порта Усть-Луга, ограниченную с юга линией кордона причала Многопрофильного перегрузочного комплекса «Юг-2», с востока – территорией Базы обеспечивающего флота, с запада – операционной акваторией Контейнерного терминала.Объект расположен в акватории Лужской губы Финского залива, в Кингисеппском районе Ленинградской области. Климатические условия территории объекта определяют условия атмосферной циркуляции, арктического вхождения и интенсивная циклоническая деятельность. Климат относится к атлантико-континентальной области умеренного пояса.Среднегодовая температура воздуха составляет плюс 5,2 °С. Самымтеплым месяцем является июль, самым холодным – январь. Абсолютныймаксимум температуры воздуха составляет плюс 37 °С, абсолютный минимум– минус 43 °. Среднегодовая скорость ветра 4,7 м/с. Всего за год выпадает 717мм осадков, максимум приходится на август и составляет 96 мм. Климатический район для строительства согласно СП 131.13330.2020«Строительная климатология» -IIВ.
При динамических испытаниях планируется использование следующего оборудования:
- вибропогружатель «PTC 200 HDRK» в комплекте с энергостанцией
«РТС 1200С», зажимным наголовником и адаптерной монтажной платой;

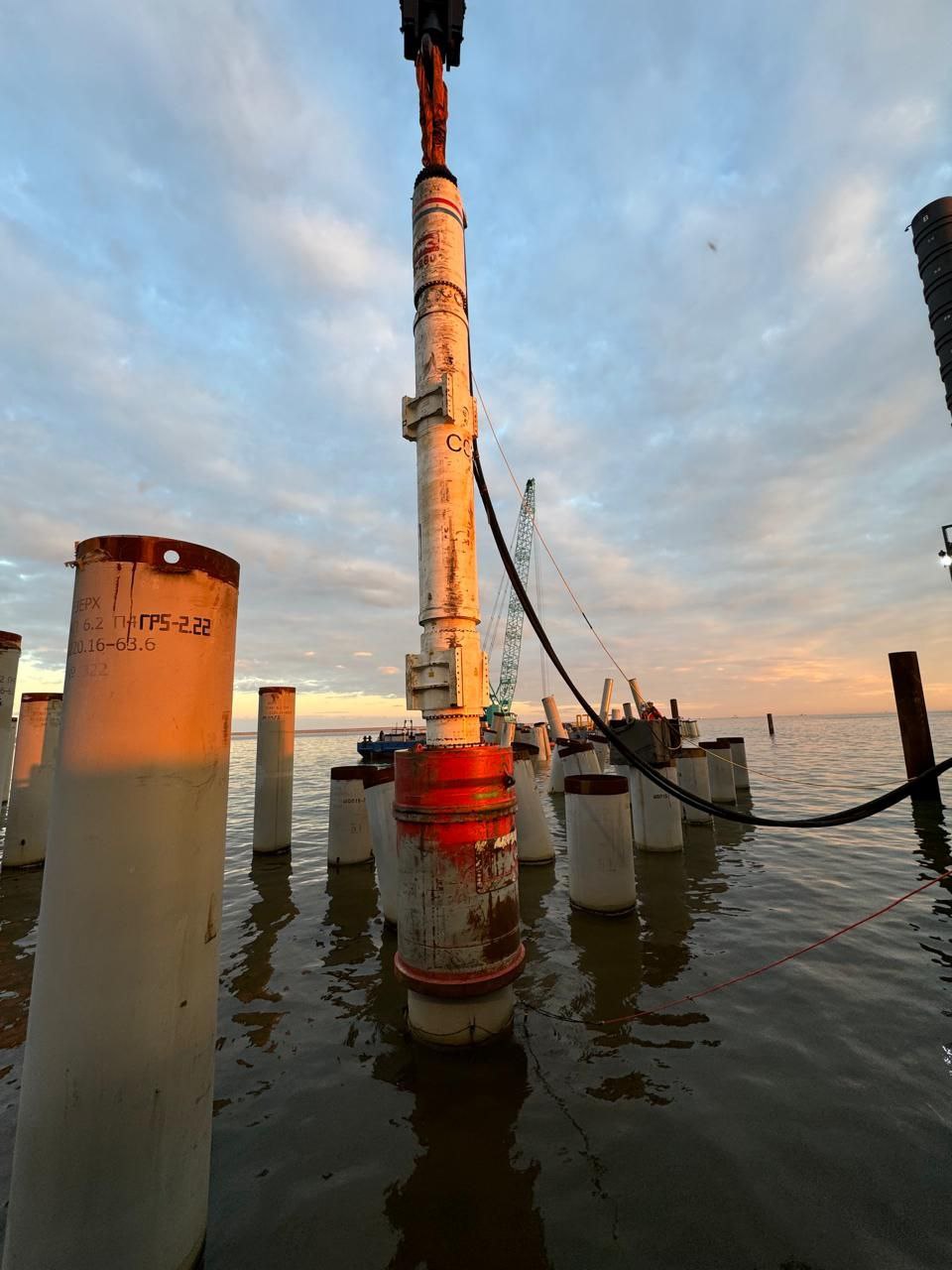

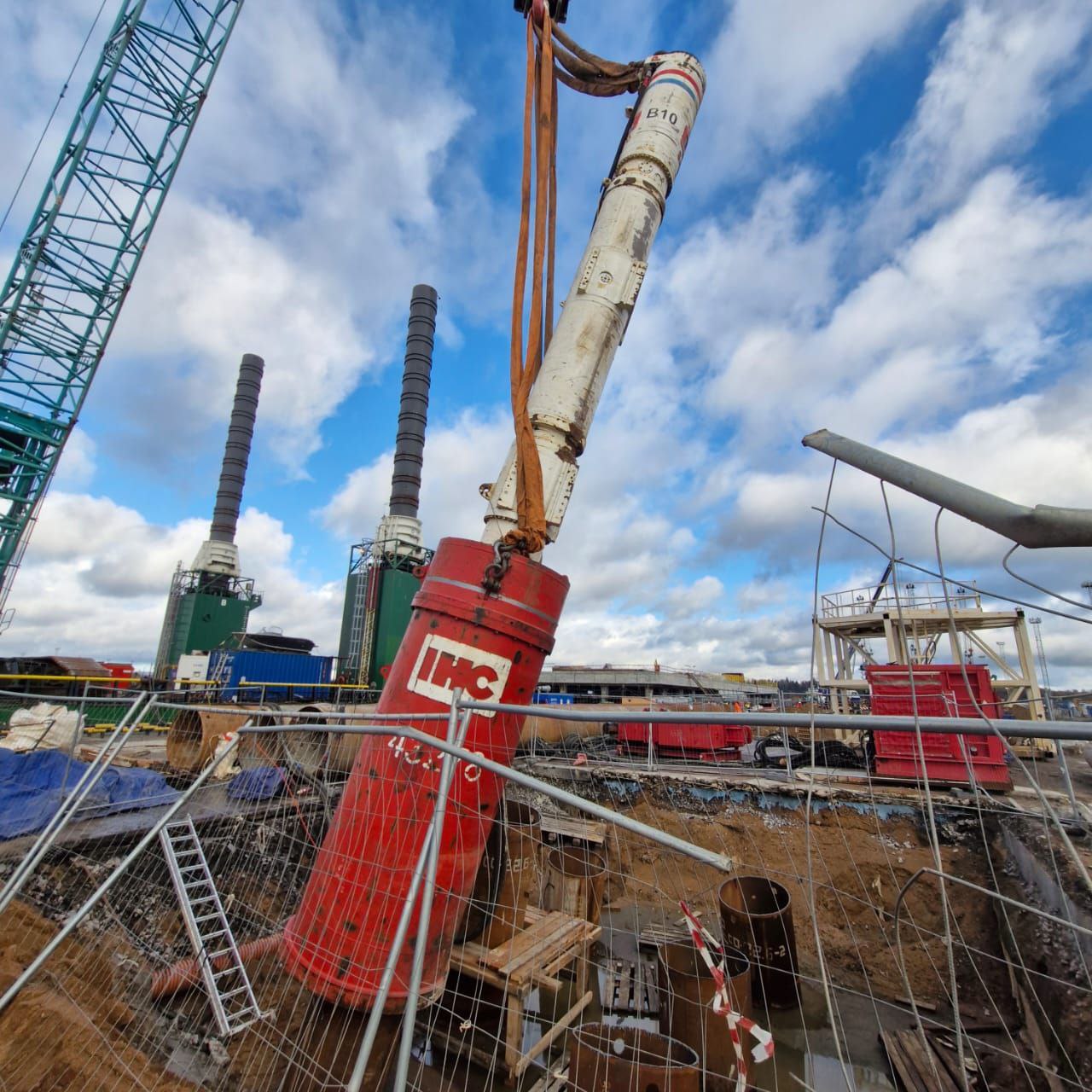

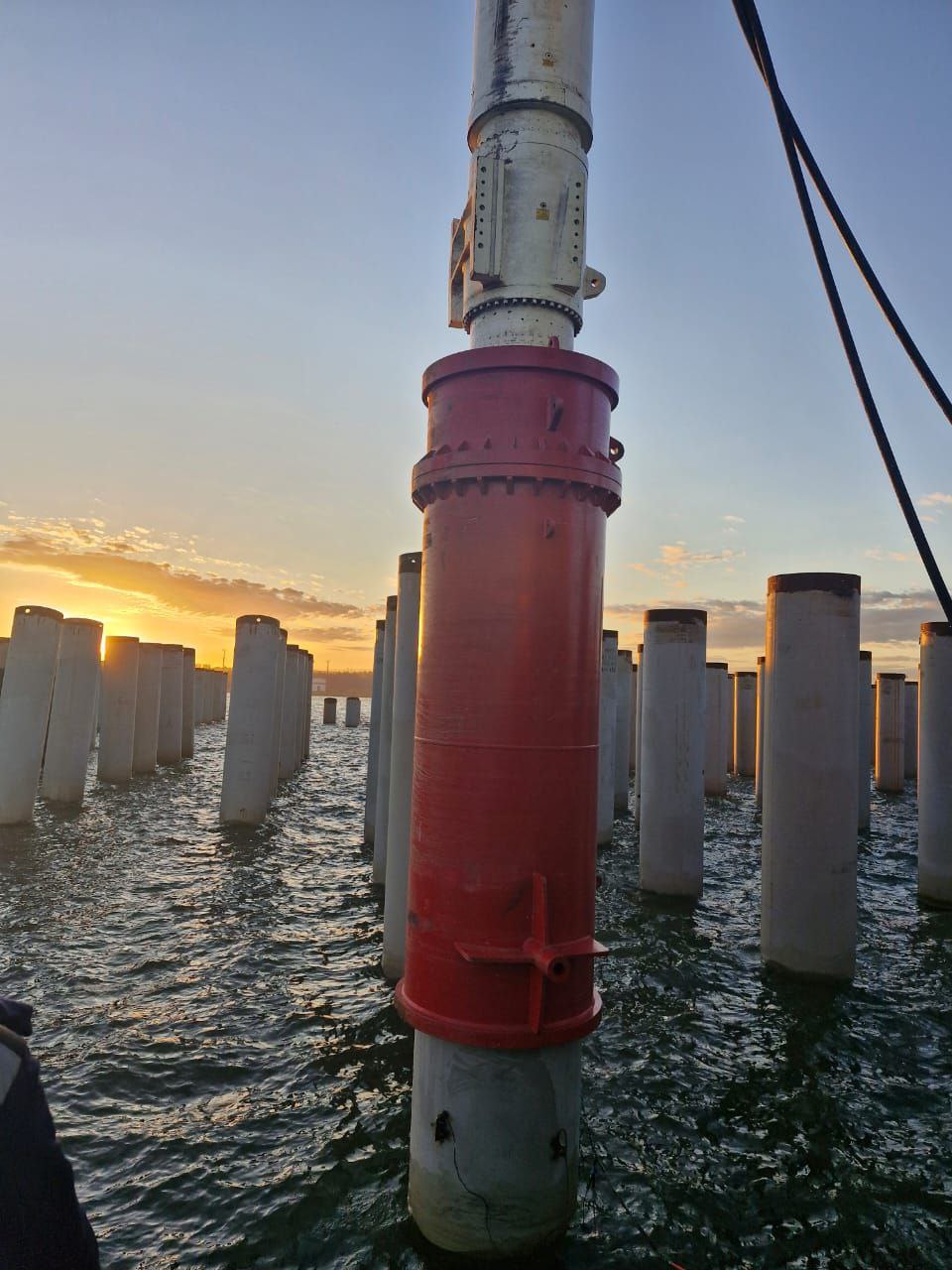

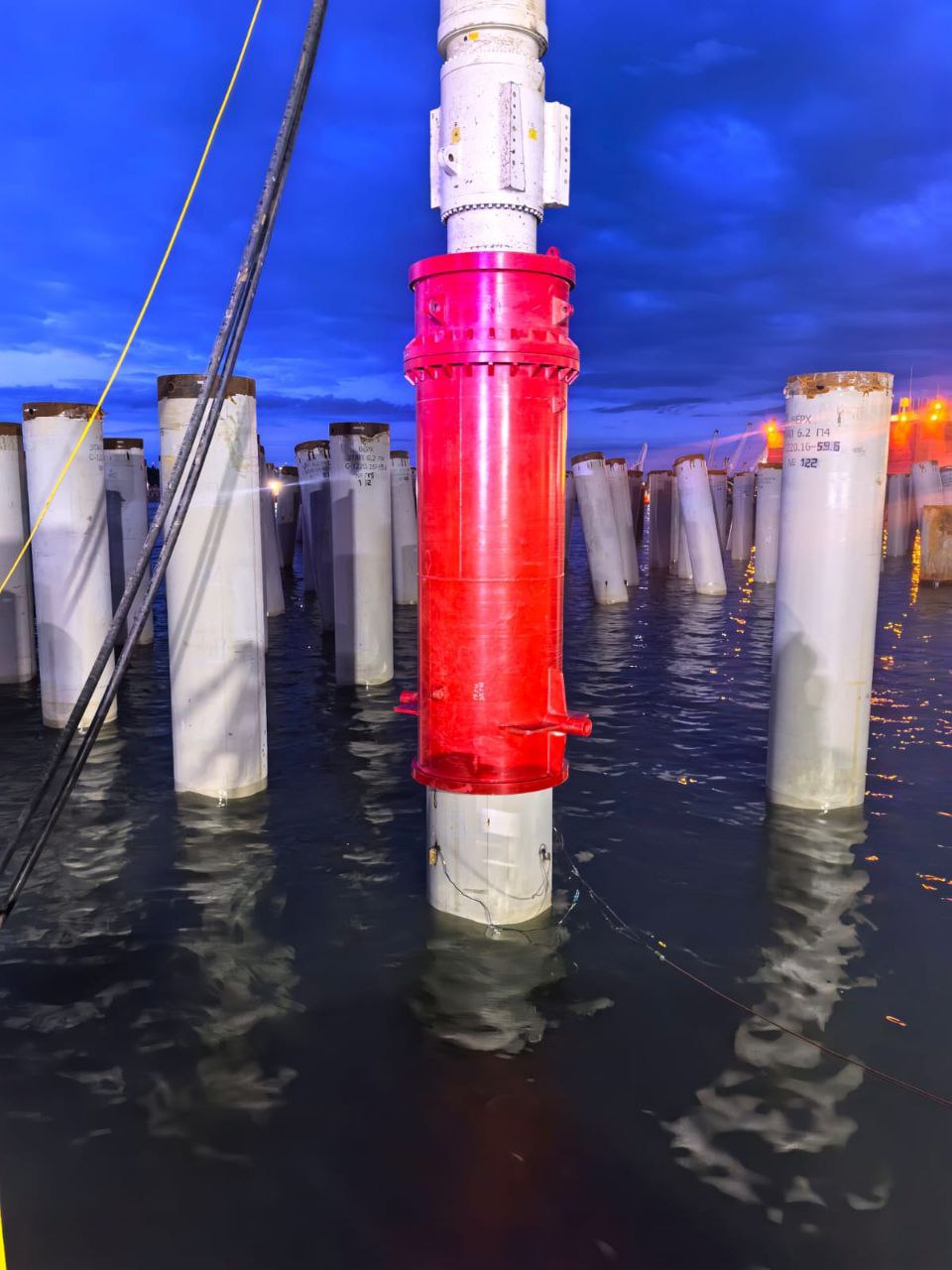

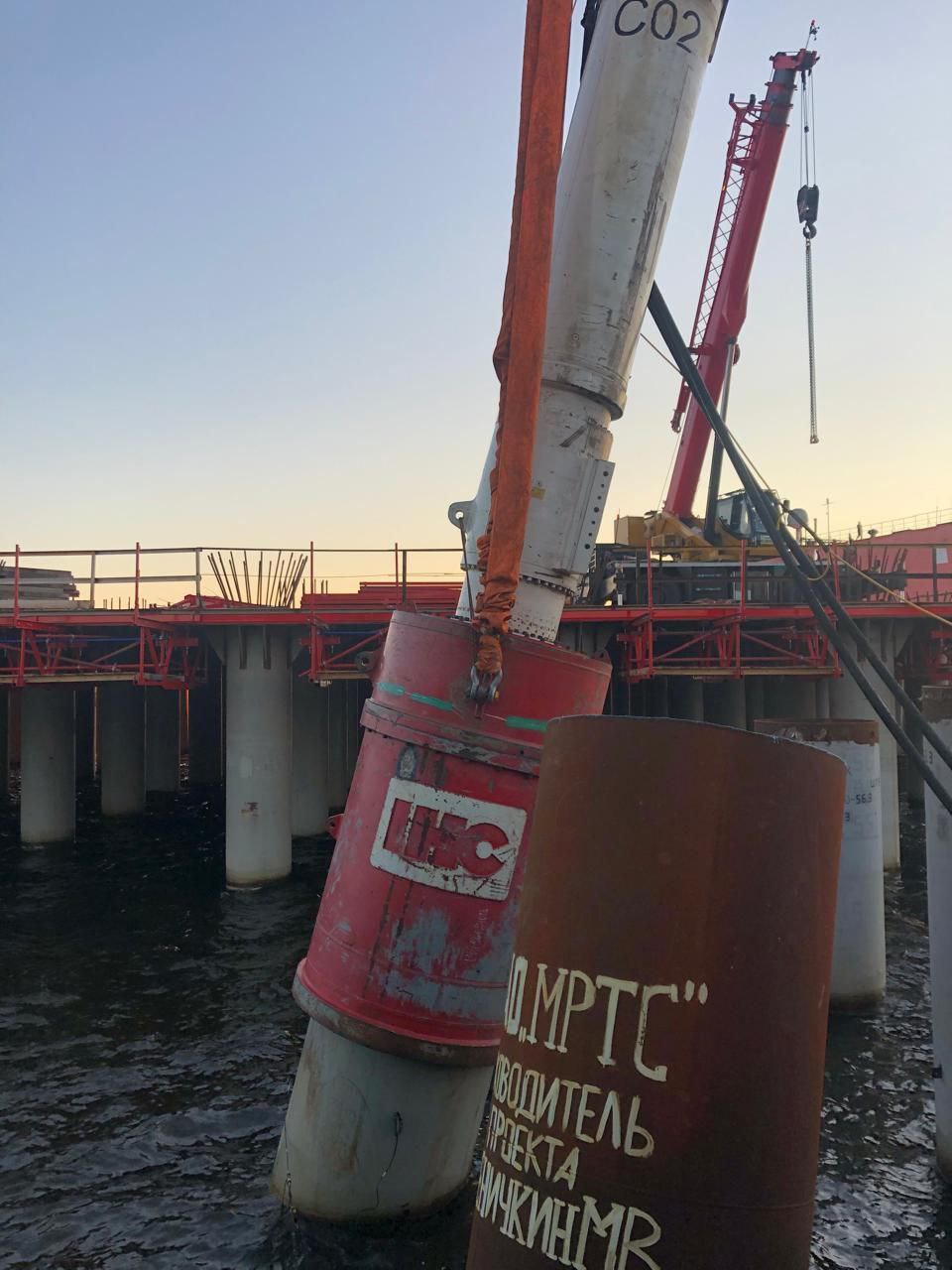

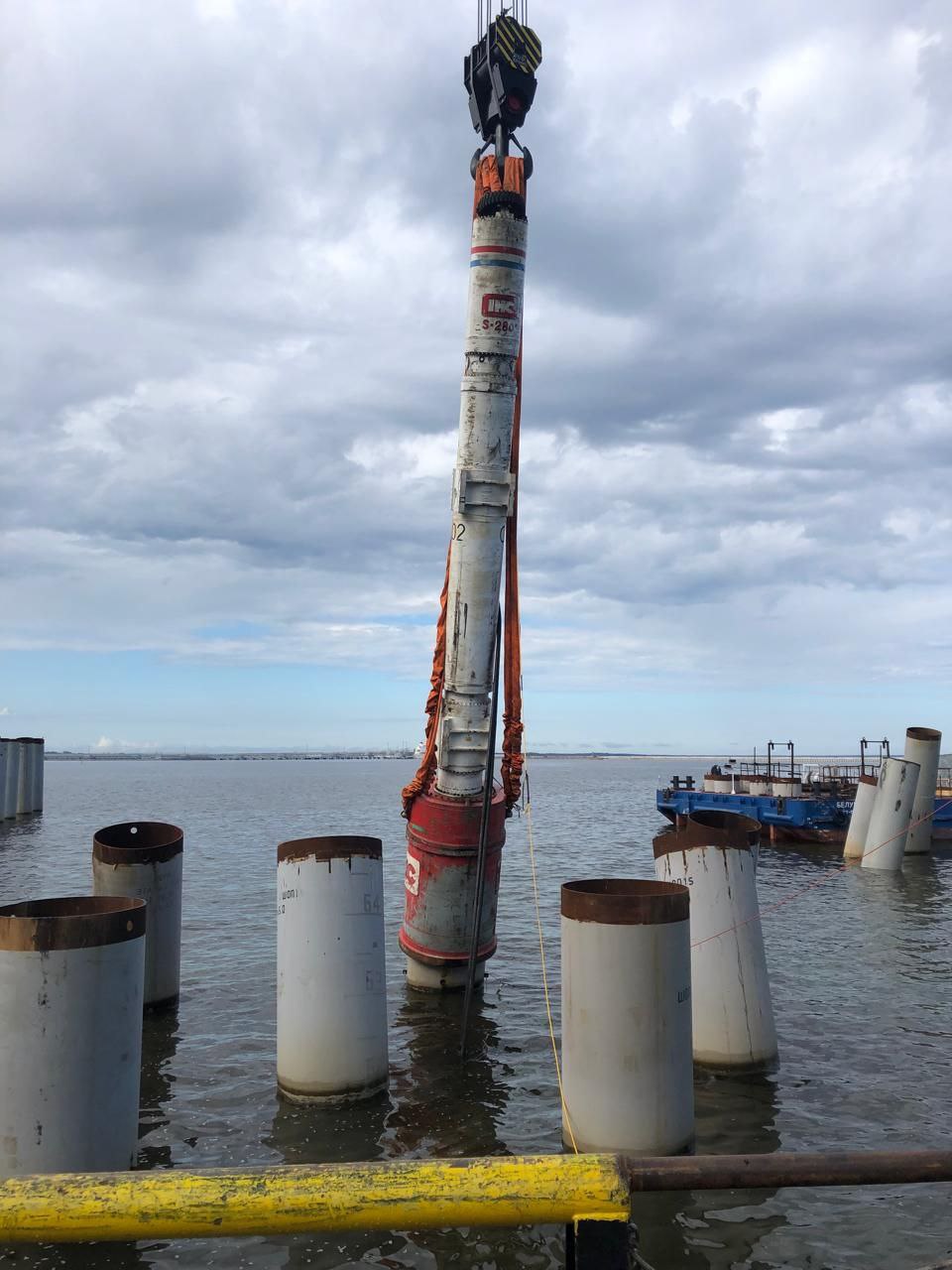

- гидравлический молот «IHC S-280» в комплекте с энергостанцией «IHC P-800», направляющей для сваи («юбкой») и добойным устройством;
-гидравлический молот «Junttan 25/28S» в комплекте с энергостанцией «30CCU», направляющей для сваи («юбкой») и добойным устройством;
- высокоточный нивелир;

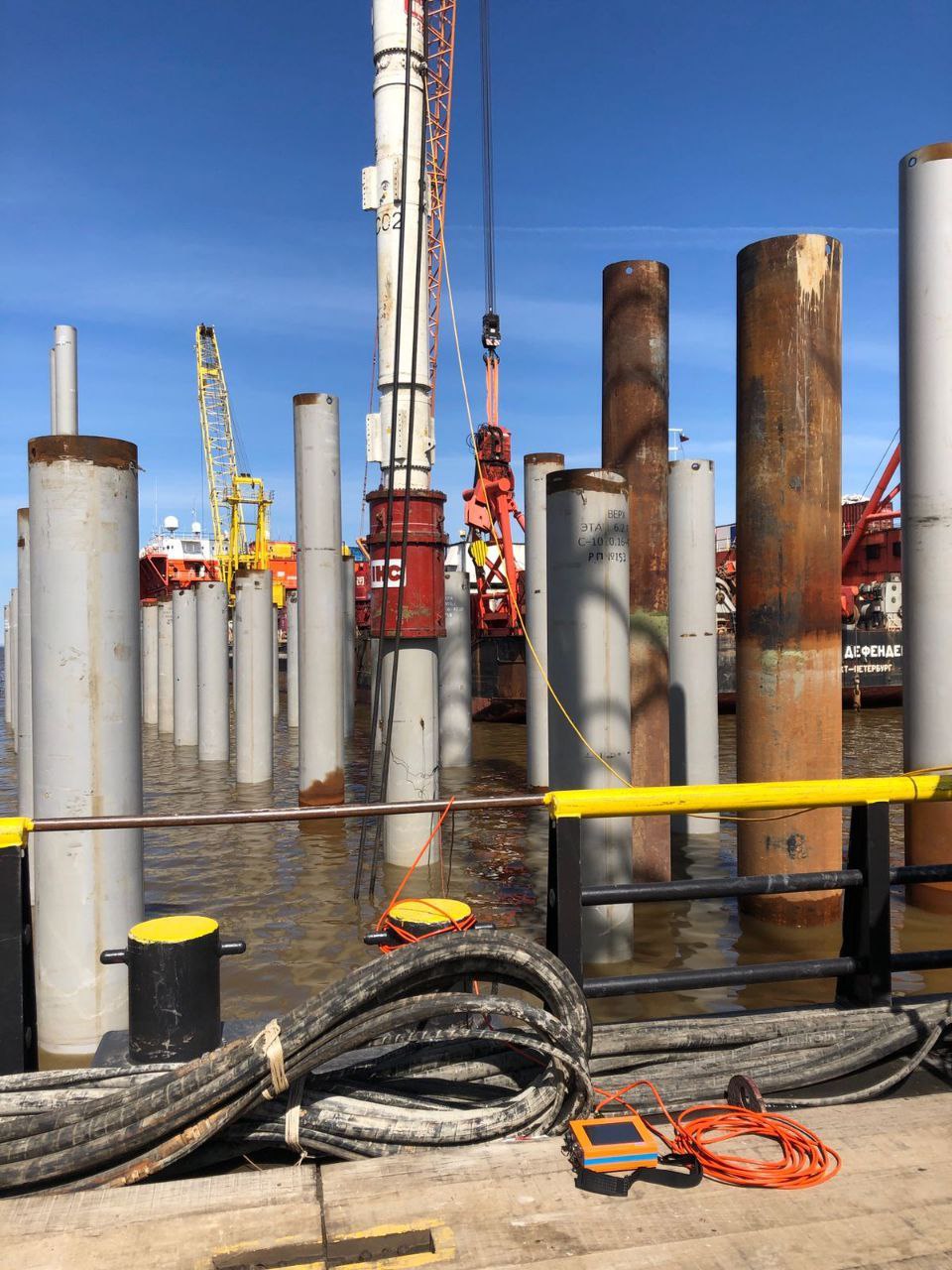

- датчики деформации и скоростей перемещения (акселерометры).
- вибропогружатель «PTC 200 HDRK» в комплекте с энергостанцией
«РТС 1200С», зажимным наголовником и адаптерной монтажной платой;
- гидравлический молот «IHC S-280» в комплекте с энергостанцией «IHC P-800», направляющей для сваи («юбкой») и добойным устройством;
-гидравлический молот «Junttan 25/28S» в комплекте с энергостанцией «30CCU», направляющей для сваи («юбкой») и добойным устройством;
- высокоточный нивелир;
- датчики деформации и скоростей перемещения (акселерометры).
Меры безопасности и требования к выполнению работ
Все применяемые при испытаниях машины, механизмы, оборудование и оснастка, включая разного рода подмости, должны удовлетворять требованиям действующих правил по технике безопасности и чертежам производства работ по испытаниям элементов или грунтов. Производитель работ и мастер, ответственные за проведение испытаний, обязаны обеспечить выполнение всех технических и организационных мероприятий по безопасности работы в соответствии с требованиями действующих нормативных документов и настоящего раздела. Производитель работ или мастер, обязаны лично следить за обеспечением безопасности работ по монтажу испытательных установок, опробованию применяемого оборудования и устройств, устранению выявленных при этом отклонений. К работам по испытанию свай или грунтов разрешается допускать рабочих только после проведения с ними в установленном порядке инструктажа по технологии работ и безопасному их выполнению. Перед началом испытаний производитель работ или мастер обязан ознакомить рабочих с характером предстоящих работ, местом их выполнения и подходами к нему, указать на возможные опасности и приемы их предотвращения. До начала работ мастер должен проверить состояние рабочего места, используемого оборудования и предохранительных устройств. Рабочие места (по испытанию элементов и грунтов) и подходы к ним должны быть обустроены, ограждены и освещены в ночное время в соответствии с действующими положениями. На площадку, где проходят испытания грунтов, не допускаются лица, непосредственно не связанные с испытанием. Не рекомендуется производить забивку или вибропогружение свай на расстоянии менее 100 метров от испытуемой сваи во время проведения испытаний. Не допускается производить работы по погружению свай на расстоянии менее 30 метров от испытуемых в период их «отдыха». Период отдыха сваи должен составлять не менее 20 суток.
Все применяемые при испытаниях машины, механизмы, оборудование и оснастка, включая разного рода подмости, должны удовлетворять требованиям действующих правил по технике безопасности и чертежам производства работ по испытаниям элементов или грунтов. Производитель работ и мастер, ответственные за проведение испытаний, обязаны обеспечить выполнение всех технических и организационных мероприятий по безопасности работы в соответствии с требованиями действующих нормативных документов и настоящего раздела. Производитель работ или мастер, обязаны лично следить за обеспечением безопасности работ по монтажу испытательных установок, опробованию применяемого оборудования и устройств, устранению выявленных при этом отклонений. К работам по испытанию свай или грунтов разрешается допускать рабочих только после проведения с ними в установленном порядке инструктажа по технологии работ и безопасному их выполнению. Перед началом испытаний производитель работ или мастер обязан ознакомить рабочих с характером предстоящих работ, местом их выполнения и подходами к нему, указать на возможные опасности и приемы их предотвращения. До начала работ мастер должен проверить состояние рабочего места, используемого оборудования и предохранительных устройств. Рабочие места (по испытанию элементов и грунтов) и подходы к ним должны быть обустроены, ограждены и освещены в ночное время в соответствии с действующими положениями. На площадку, где проходят испытания грунтов, не допускаются лица, непосредственно не связанные с испытанием. Не рекомендуется производить забивку или вибропогружение свай на расстоянии менее 100 метров от испытуемой сваи во время проведения испытаний. Не допускается производить работы по погружению свай на расстоянии менее 30 метров от испытуемых в период их «отдыха». Период отдыха сваи должен составлять не менее 20 суток.
Справочная информация:
Морской порт Усть-Луга расположен практически на границе Российской Федерации и Европейского Союза. Он органично вписывается в транспортную сеть Северо-Западного региона, который играет важную роль в организации транзитных перевозок грузов в рамках Европейской транспортной инфраструктуры. Сегодня морской порт Усть-Луга - крупнейший порт на Балтике, включая порты стран Балтии и Финляндии, и второй по величине в России после Новороссийска. Порт входит в пятерку крупнейших портов Европы.
Морской порт Усть-Луга расположен практически на границе Российской Федерации и Европейского Союза. Он органично вписывается в транспортную сеть Северо-Западного региона, который играет важную роль в организации транзитных перевозок грузов в рамках Европейской транспортной инфраструктуры. Сегодня морской порт Усть-Луга - крупнейший порт на Балтике, включая порты стран Балтии и Финляндии, и второй по величине в России после Новороссийска. Порт входит в пятерку крупнейших портов Европы.
