Контрольные испытания грунтов сваями по ГОСТ 5686-2020 статической вдавливающей нагрузкой в г.Новороссийск

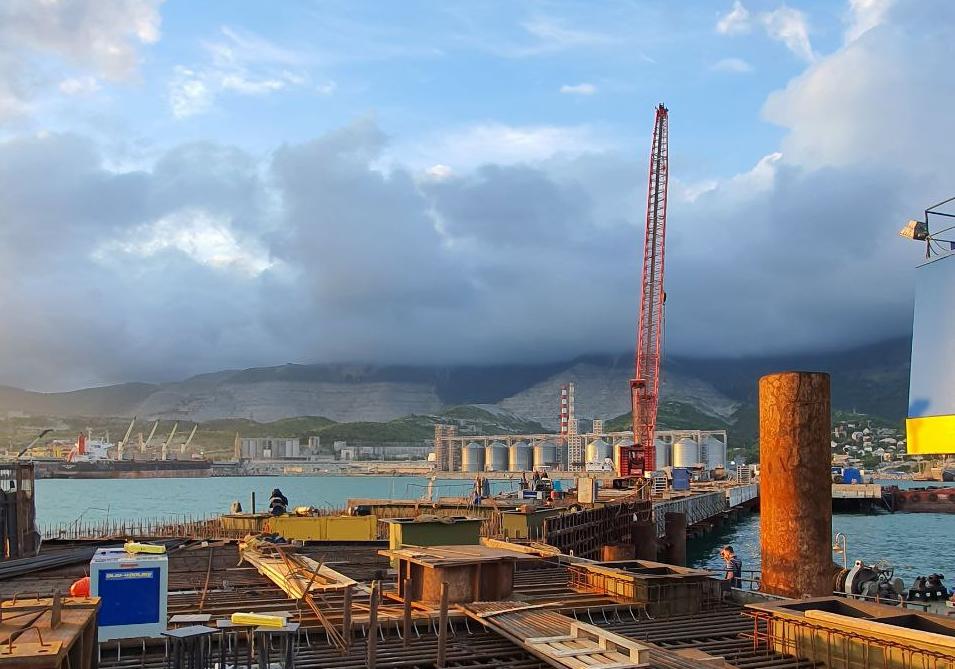

ООО "Центр Арктических Изысканий" проводит работы по контрольным испытаниям грунтов сваями статической вдавливающей нагрузкой в основании зданий и сооружений объекта «Причалы №22А, №23А Пристани 3А в порту Новороссийск».

 Местоположение объекта:
 г. Новороссийск. Краснодарский край
 Наименование объекта: «Причалы №22А, №23А Пристани 3А в порту Новороссийск».

Сроки проведения работ
сентябрь 2025-апрель 2026г.

Цель работы
Является подтверждение возможности нагружения свайного основания зданий и сооружений объекта «Причалы №22А, №23А Пристани 3А в порту Новороссийск» проектными нагрузками в соответствии с ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями».

Конструктивные решения:
Формирование свай производится из сварных одношовных труб Ø1220х12 по ГОСТ 10704-91. Сваи погружаются до мергеля глинистого, плотного, средней прочности, известкового, размягчаемого, слабовыветрелого (ИГЭ-4), с обязательной добивкой дизель-молотом, затем выполняется разбуривание скального грунта во внутренней полости свай до проектных отметок с удалением грунта посредством эрлифтирования. В корне свай устраивается пробка из бетона B30W8F175. В голове свай устраивается железобетонная верхняя пробка (с каркасами КП1 и КП2) из арматуры класса А500С и А240 по ГОСТ 34028-2016 и бетона B30W8F2200. Внутреннее пространство свай заполняется бетоном В7,5.
Порядок проведения испытаний заключается в проведении подготовительных работ, непосредственно испытаний грунтов сваями и анализа результатов испытаний. Порядок проведения испытаний зависит от готовности свай и уточняется в процессе проведения строительных работ.

Подготовительные работы

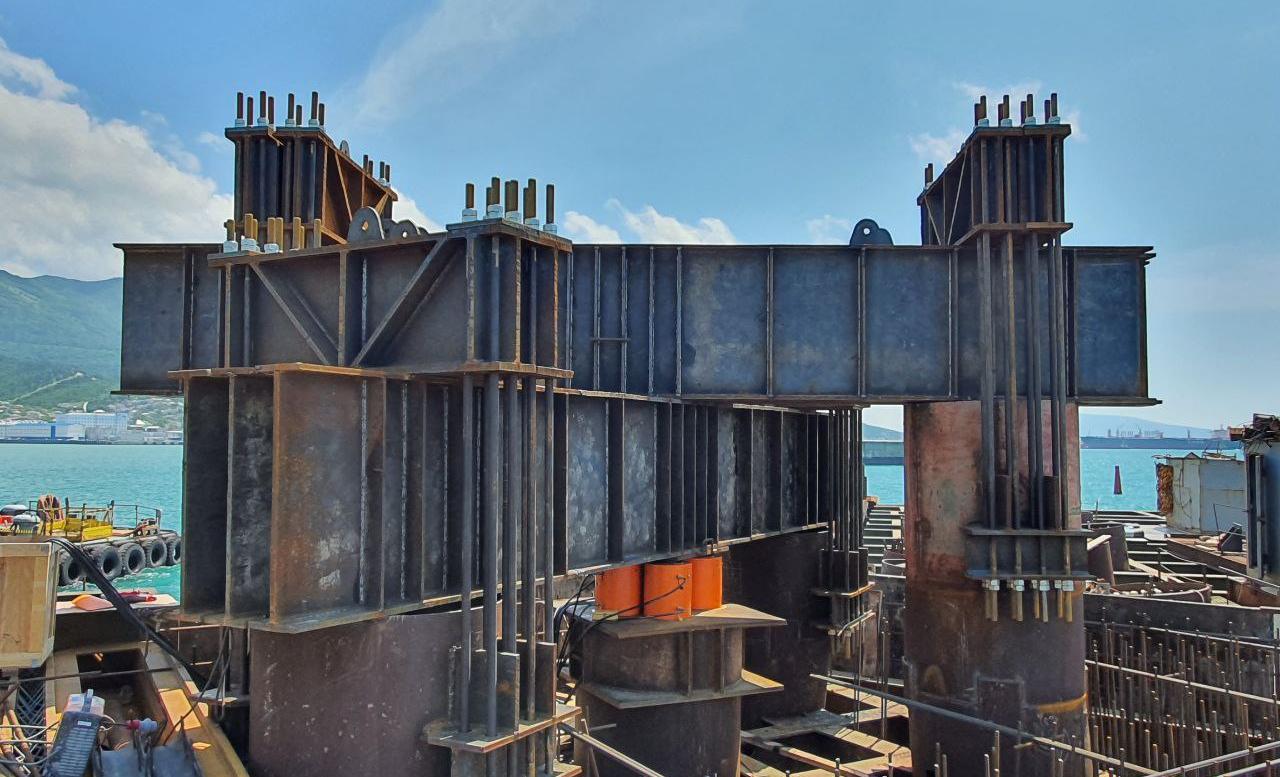

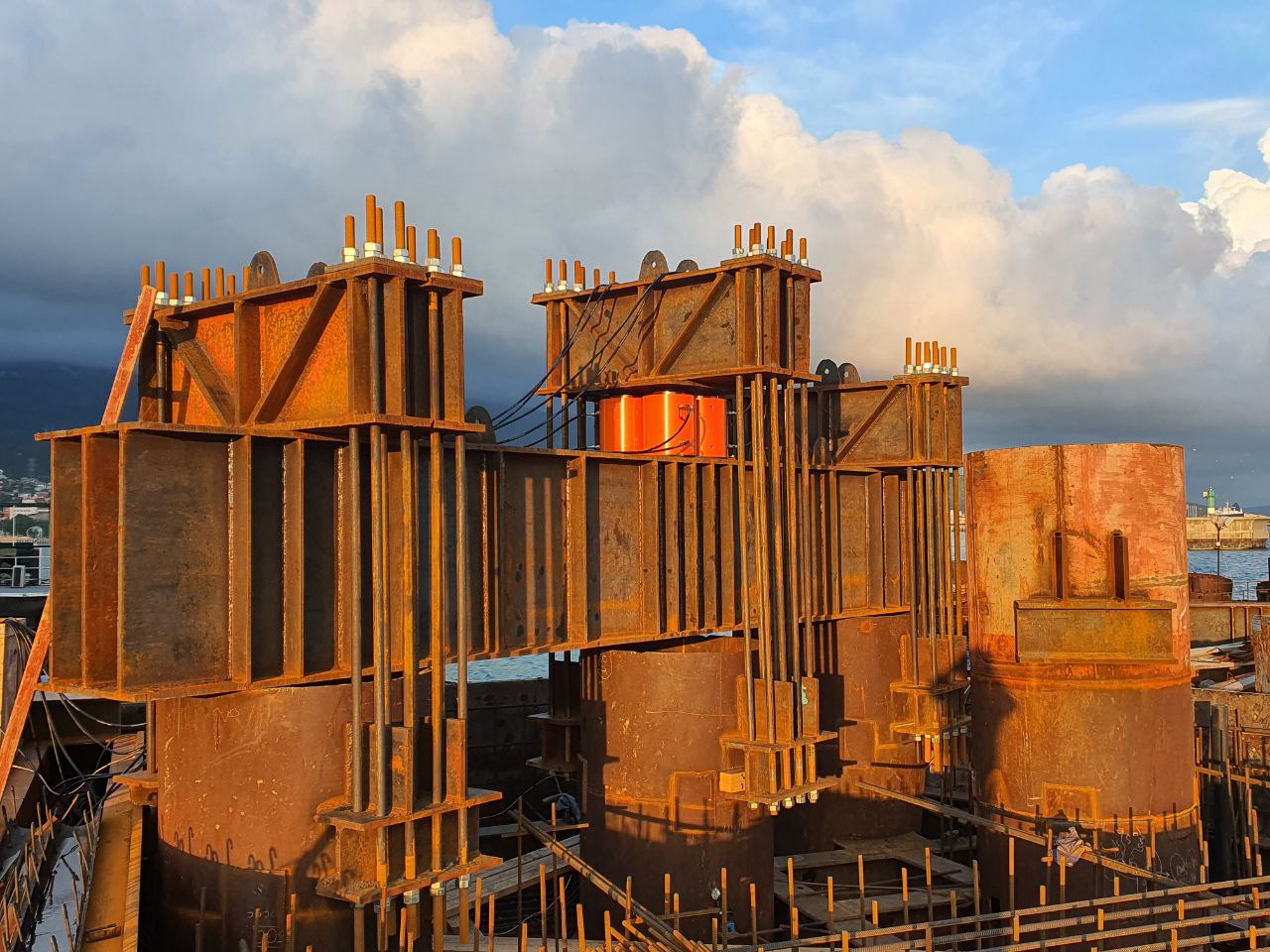

Несущая способность анкерных свай и их количество должно обеспечивать нормальное проведение полевых испытаний грунтов сваями. В данном проекте количество анкерных свай принимается не менее 2-х с обеспечением возможности проведения испытания грунтов сваями на вдавливающую нагрузку в 8500кН. В поверочных расчетах несущей способности анкерных свай на выдергивание приняты нагрузки в соответствии с Техническим заданием с учетом коэффициентов надежности. Расчеты производились в соответствии с требованиями СП 24.13330.2021 «Свайные фундаменты».
Испытания разрешаются не ранее достижения бетоном свай 80% проектной прочности (нижняя пробка).

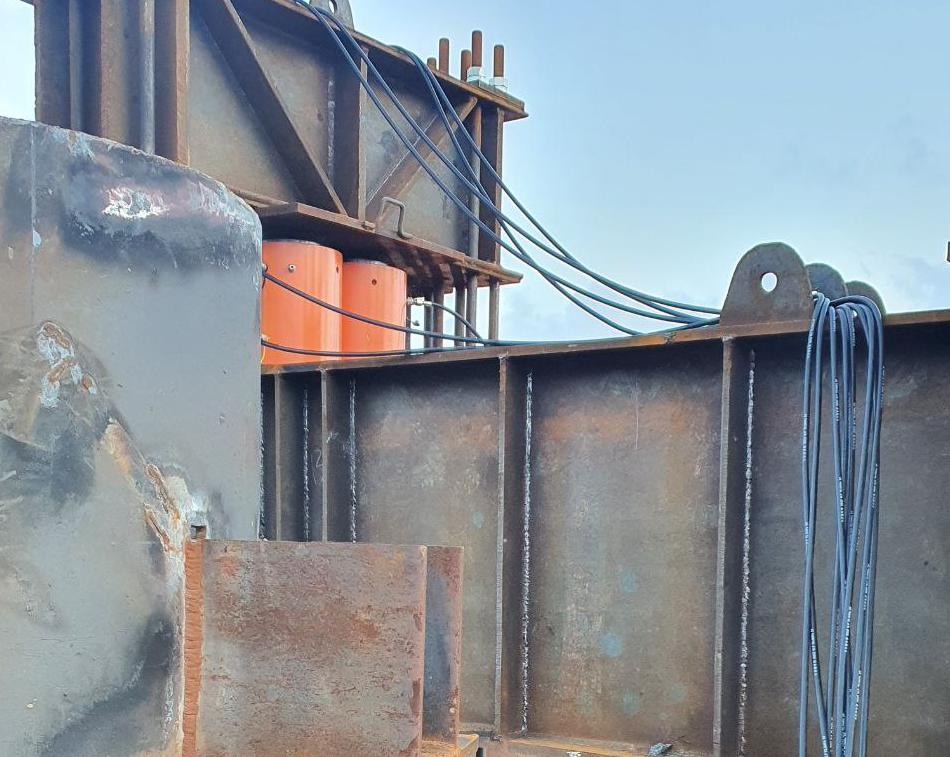

Работы по испытанию грунтов статической нагрузкой Статические испытания свай следует производить с соблюдением требований ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями», с учетом дополнительных указаний данного раздела. В процессе испытания ведут журнал. Нагружение испытуемой сваи проводят равномерно, без ударов, ступенями нагрузки, принимаемыми 1/5 от заданной наибольшей нагрузки для первых трех ступеней и 1/10 от заданной наибольшей нагрузки для последующих ступеней. После плавного достижения очередной ступени нагружения заданная нагрузка должна поддерживаться с точностью не менее ±5%.
Значения ступеней нагрузки, необходимые для передачи на испытуемые сваи. Максимальная нагрузка на испытуемые сваи принята в соответствии с рабочей документацией, переданной Заказчиком. На каждой ступени нагружения сваи снимают отсчеты по всем приборам для измерения деформаций в такой последовательности: нулевой отсчет - перед нагружением сваи, первый отсчет - сразу после приложения нагрузки,  затем последовательно три отсчета с интервалом 30 мин и далее через каждый час до условной стабилизации деформации (затухания перемещения).
За критерий условной стабилизации деформации принимают осадку сваи на данной ступени нагружения не превышающую 0,1 мм за последние 60 мин наблюдений. Расхождения в показаниях индикаторов не должны превышать следующих значений: 50 % — при осадках менее 1 мм; 30 % — при осадках от 1 до 5 мм; 20 % — при осадках более 5 мм.
Разгрузка сваи после окончания испытания проводят ступенями, равными удвоенным значениям ступени нагрузки. Продолжительность ступени разгрузки принимают не менее 15 мин. Отсчеты по приборам снимают сразу после каждой ступени разгрузки и через 15 минут наблюдений Значения ступеней разгрузки, необходимые для передачи на испытуемые сваи.  После полной разгрузки (до нуля) наблюдения за упругим перемещением сваи следует проводить в течение 60 мин со снятием отсчетов через каждые 15 мин. В случае непредвиденного перерыва в испытаниях проводят полную разгрузку сваи ступенями. После полной разгрузки обязательно проводят измерения упругих перемещений через каждые 15 мин и заканчивают при приращении перемещения, равном 0,01 мм. Осадка свай при проведении контрольных испытаний статическими вдавливающими нагрузками не должна превышать 40 мм. Во время испытаний необходимо контролировать надежность и безопасность силового оборудования, правильность работы измерительных приборов.
В ходе испытаний необходимо производить измерение перемещений анкерных свай, входящих в состав проекта, с помощью индикаторов часового типа.
