Статические испытания грунтов в г. Якутск «Ленские высоты»


Цель работы:
Целью работы является подтверждение возможности нагружения свайного основания зданий и сооружений объекта «Объект 2 (Очередь 2, жилые здания корпус 3-4, 21-23), рабочий идентификатор Объекта: многоквартирный жилой дом №2 второй очереди строительства жилого комплекса на территории речного порта г. Якутск» проектными нагрузками в соответствии с ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями».

Нормативные и технические документы
1. ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями»;
2. СП 24.13330.2021 «СНиП 2.02.03-85 Свайные фундаменты»;
3. СП 50-102-2003 «Проектирование и устройство свайных фундаментов».
4. СП 25.13330.2020 «СНиП 2.02.04-88 Основания и фундаменты на вечномерзлых грунтах»

Конструктивные решения
Фундаменты корпуса - плитный ростверк по свайному полю, изготовленный из бетона класса по прочности В30, водонепроницаемости W10, морозостойкости F400, принцип I, согласно СП 25.13330.2020. Сваи СМТ 15-40 длиной 15,0 м сечением 400х400 мм из бетона класса по прочности В30, водонепроницаемости W10, морозостойкости F400.
Фундаменты автостоянки – плитный ростверк по свайным кустам, изготовленный из бетона класса по прочности В30, водонепроницаемости W10, морозостойкости F400, сваи по принципу I, согласно СП 25.13330.2020.

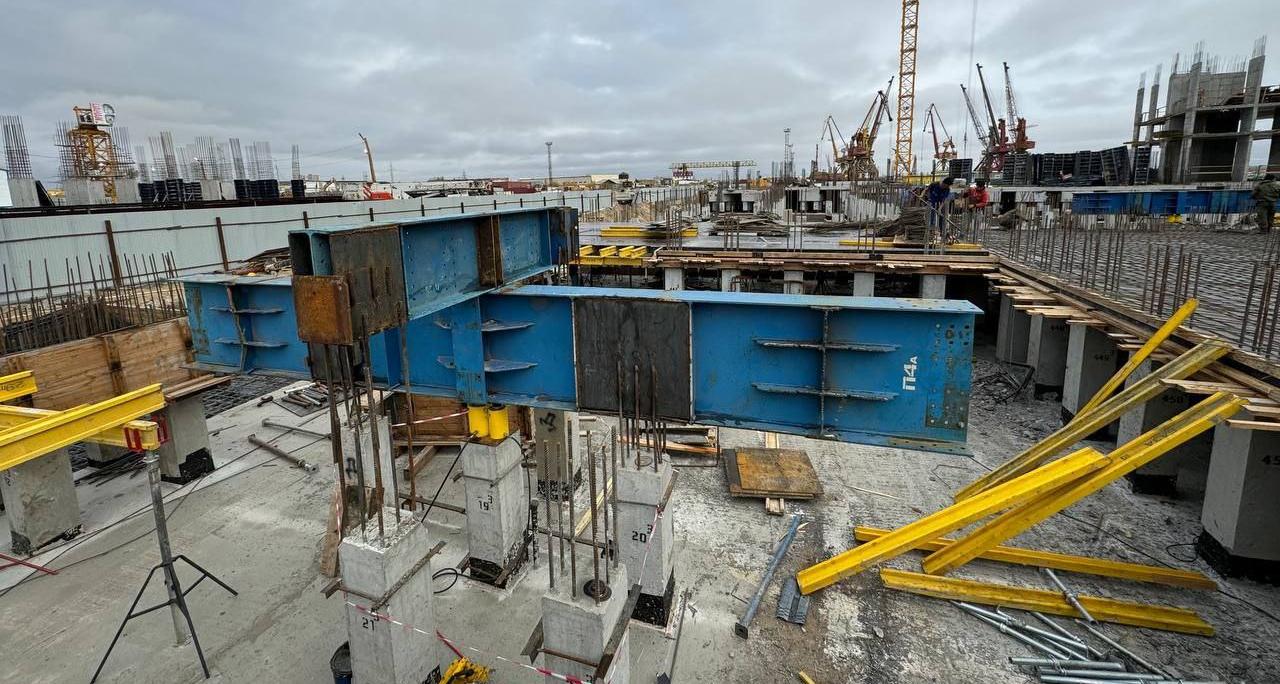

Работы по испытанию грунтов статической нагрузкой:
Статические испытания свай следует производить с соблюдением требований ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями», с учетом дополнительных указаний данного раздела. В процессе испытания ведут журнал.
Испытания многолетне-мерзлых грунтов следует начинать только после полного вмерзания испытуемой сваи в грунт. При этом средняя температура по длине сваи не должна быть выше температуры окружающего грунта или температуры, предусмотренной программой испытаний.
При проведении испытаний в многолетне-мерзлых грунтах в состав оборудования дополнительно включают термометрические устройства для измерения температуры грунта основания испытуемой сваи.
Нагружение испытуемой сваи проводят равномерно, без ударов, ступенями нагрузки, принимаемыми не более 1/5 от заданной наибольшей нагрузки для первых трех ступеней и 1/10 от заданной наибольшей нагрузки для последующих ступеней.
После плавного достижения очередной ступени нагружения заданная нагрузка должна поддерживаться с точностью не менее ±5%..
Максимальная нагрузка на испытуемые сваи принята в соответствии с рабочей документацией с учетом коэффициента надежности по грунту равного 1,1 и коэффициента надежности по ответственности сооружения равного 1,15.
На каждой ступени нагружения снимают отсчеты по всем приборам для измерения деформаций в такой последовательности: нулевой отсчет — перед нагружением сваи, первый отсчет — сразу после приложения нагрузки, затем последовательно: через 30 мин, 1, 2, 4, 8, 16 и 24 ч и далее с интервалами 24 ч.
  За критерий условной стабилизации деформации принимают скорость осадки (выхода) сваи на данной ступени нагружения, не превышающую 0,2 мм за последние 24 ч наблюдений.
Нагрузка должна быть доведена до значения, при котором на данной ступени нагружения не происходит условной стабилизации деформации. Испытания на этой ступени нагружения заканчивают после достижения значения осадки (выхода), не менее чем в три раза превышающего значение осадки (выхода) на предыдущей ступени при общей осадке не менее 25 мм или выходе не менее 10 мм.
Если нагрузка доведена до наибольшего значения, заданного программой испытаний, и при этом скорость осадки (выхода) превышает 0,2 мм/сут, то испытания допускается прекратить.
Расхождения в показаниях индикаторов не должны превышать следующих значений:
50 % — при осадках менее 1 мм;
30 % — при осадках от 1 до 5 мм;
20 % — при осадках более 5 мм.
Разгрузка сваи после окончания испытания проводят ступенями, равными удвоенным значениям ступени нагрузки. Продолжительность ступени разгрузки принимают не менее 15 мин.
  После полной разгрузки (до нуля) наблюдения за упругим перемещением сваи следует проводить в течение 60 мин со снятием отсчетов через каждые 15 мин.
В случае непредвиденного перерыва в испытании проводят полную разгрузку сваи ступенями, равными удвоенным значениям ступени нагружения. После полной разгрузки обязательно проводят измерения упругих перемещений через каждые 15 минут и заканчивают при приращении перемещения равном 0,01 мм. После перерыва испытание должно быть продолжено, начиная с нагрузки, при которой произошел, перерыв в испытаниях.
Осадка свай при проведении контрольных испытаний статическими вдавливающими нагрузками не должна превышать 40 мм. Выход свай при проведении контрольных испытаний выдергивающими нагрузками не должен превышать 10 мм.

Перечень оборудования, используемого при испытании:
При статических испытаниях планируется использование следующего оборудования:
-  гидравлические домкраты ДГА200П150 грузоподъемностью 1961 кН (ход поршня 150 мм);
-  ручная маслостанция НРГ7080Р или НРГ-7035Р и рукав высокого давления с быстроразъемными соединениями (максимальное давление 70 МПа);
-  комплект измерительной аппаратуры: цифровой манометр ДМ 5001 или ДМ 5002, два индикатора часового типа ИЧ-50 (цена деления 0,01 мм), два магнитных держателя;
