Испытание свай статической нагрузкой в основании объекта «Строительство БМК МОЭЗ, г.о Солнечногорск, д.Радумля, мкр.Механического завода №1»

ООО "Центр Арктических Изысканий" выполнил работы по  испытанию свай статической нагрузкой в основании объекта «Строительство БМК МОЭЗ, г.о Солнечногорск, д.Радумля, мкр.Механического завода №1»

Местоположение объектов:
Российская Федерация, Московская область, городской округ Солнечногорск.

Сроки проведения работ
Начало работы: июль 2023 г.
Окончание работы: август 2023 г.
I этап – составление программы проведения статических испытаний свай на вдавливающую нагрузку.
II этап – проведение статических испытаний свай (расположение свай в плане представлено в Приложении А).
III этап – подготовка отчета по результатам проведенных испытаний.

Цель работы
Целью работы является подтверждение возможности нагружения свайного основания сооружений объекта «Строительство БМК МОЭЗ, г.о Солнечногорск, д.Радумля, мкр.Механического завода №1» проектными нагрузками в соответствии с ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями».

Нормативные и технические документы
ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями»;
СП 24.13330.2011 «Свайные фундаменты»;
СП 50-102-2003 «Проектирование и устройство свайных фундаментов».
Состав работ и порядок проведения статических испытаний
Всего принято проведение семи статических испытаний свай на вдавливающую нагрузку (4 сваи в составе объекта в д.Пешки и 3 сваи в составе объекта в д.Радумля).
Порядок проведения испытаний заключается в проведении подготовительных работ, непосредственно испытаний грунтов сваями и анализа результатов испытаний.

Подготовительные работы
Подготовительные работы должны состоять из следующих этапов:
устройство свай длиной и конструкцией ствола, предусмотренных рабочей документацией;
устройство анкерных свай.
Допускается использование проектных свай в качестве анкерных, при этом в ходе испытания должен контролироваться выход анкерных свай.
Расстояние от испытуемой сваи до анкерных свай в свету должно быть не менее трех диаметров испытуемой сваи или двух метров.
Анкерные сваи должны обеспечить устойчивое положение упорной рамы под нагрузкой от домкрата, суммарная несущая способность анкерных свай должна превышать величину нагрузки на 20%.
К сваям, используемым в качестве анкерных, производится приварка оголовков, необходимых для установки упорных балок.
изготовление, монтаж и демонтаж (перестановка) упорных конструкций для полевых испытаний грунтов сваями. Зазор между упорным столиком и упорной балкой должен составлять не менее 370 мм и не более 500 мм;
подготовка оголовка сваи. Оголовок должен быть выровнен и на нем установлена опорная стальная конструкция;
устройство освещения площадки. Место испытаний должно быть освещено для возможности проведения испытаний в темное время суток;
готовность оголовка сваи и грузовой платформы к испытанию принимается и оформляется соответствующим актом, подписываемым ответственными представителями сторон непосредственно перед началом испытания по каждой опытной свае. Форма акта приведена в Приложении Б.
6. Работы по испытанию грунтов
Статические испытания свай следует производить с соблюдением требований ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями», с учетом дополнительных указаний данного раздела. В процессе испытания ведут журнал.
Испытания грунтов статической нагрузкой следует начинать не ранее достижения бетоном свай 80 % проектной прочности.
Нагружение испытуемой сваи проводят равномерно, без ударов, ступенями нагрузки, принимаемыми не более 1/10 от заданной наибольшей нагрузки.
После плавного достижения очередной ступени нагружения заданная нагрузка должна поддерживаться с точностью не менее ±5%.
На каждой ступени нагружения сваи снимают отсчеты по всем приборам для измерения деформаций в такой последовательности: нулевой отсчет - перед нагружением сваи, первый отсчет - сразу после приложения нагрузки, затем последовательно три отсчета с интервалом 30 мин и далее через каждый час до условной стабилизации деформации (затухания перемещения).
За критерий условной стабилизации деформации принимают осадку сваи на данной ступени нагружения не превышающую 0,1 мм за последние 60 мин наблюдений.
Расхождения в показаниях индикаторов не должны превышать следующих значений:
50 % — при осадках менее 1 мм;
30 % — при осадках от 1 до 5 мм;
20 % — при осадках более 5 мм.
Разгрузка сваи после окончания испытания проводят ступенями, равными удвоенным значениям ступени нагрузки. Продолжительность ступени разгрузки принимают не менее 15 мин.
После полной разгрузки (до нуля) наблюдения за упругим перемещением сваи следует проводить в течение 60 мин со снятием отсчетов через каждые 15 мин.
В случае непредвиденного перерыва в испытании проводят полную разгрузку сваи ступенями, равными удвоенным значениям ступени нагружения. После полной разгрузки обязательно проводят измерения упругих перемещений через каждые 15 минут и заканчивают при приращении перемещения равном 0,01 мм. После перерыва испытание должно быть продолжено, начиная с нагрузки, при которой произошел, перерыв в испытаниях.
Во время испытаний необходимо контролировать надежность и безопасность силового оборудования, правильность работы измерительных приборов.

Анализ результатов испытаний
Результаты статического испытания грунтов оформляют в виде:
журнала полевого испытания грунтов статической нагрузкой на сваю;
графика зависимости деформации (осадки, выхода) сваи от нагрузки;
графика изменения деформации во времени по ступеням нагружения.
Форма журнала и общий вид результирующих графиков приведены в Приложении В.
8. Перечень оборудования, используемого при испытании
При статических испытаниях планируется использование следующего оборудования:

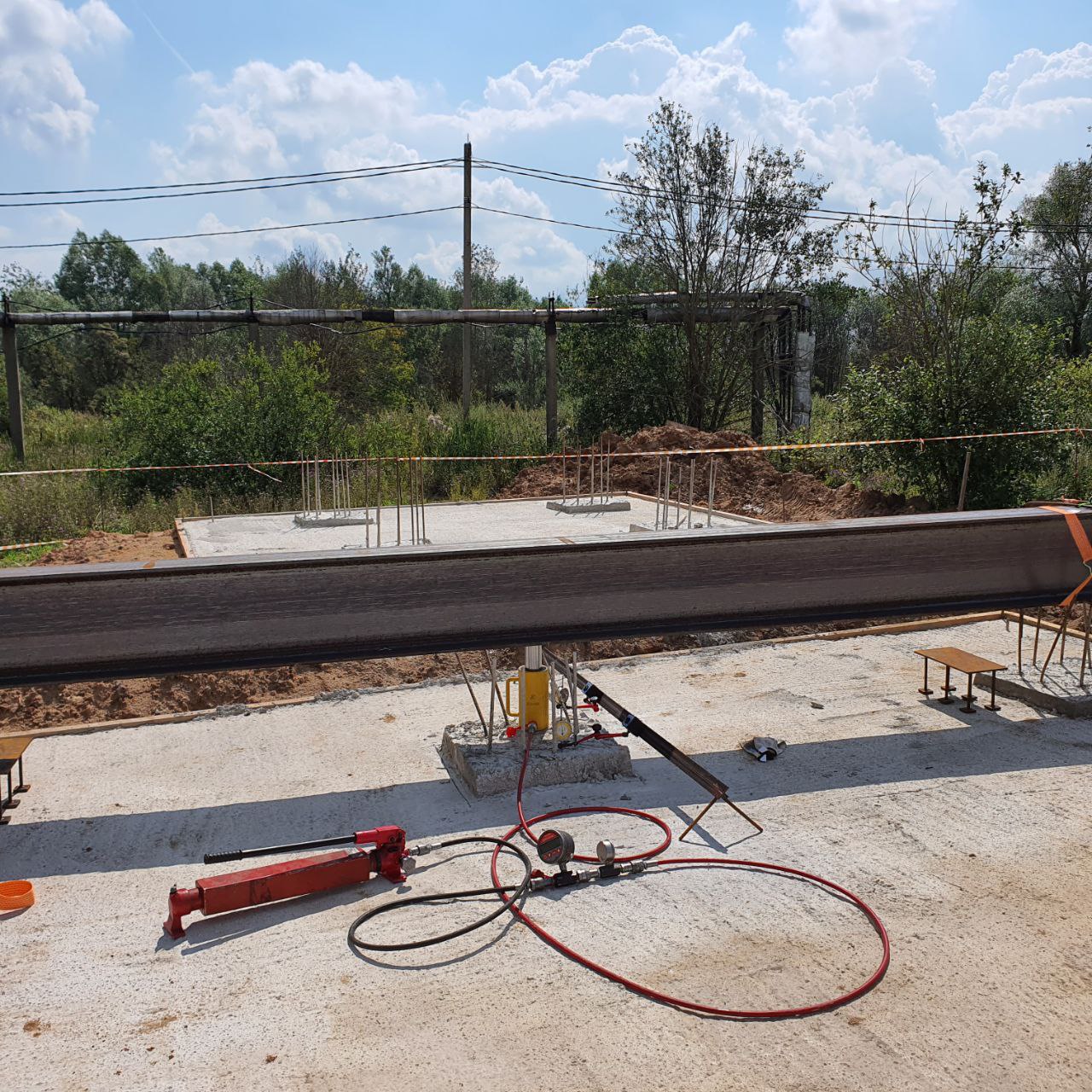

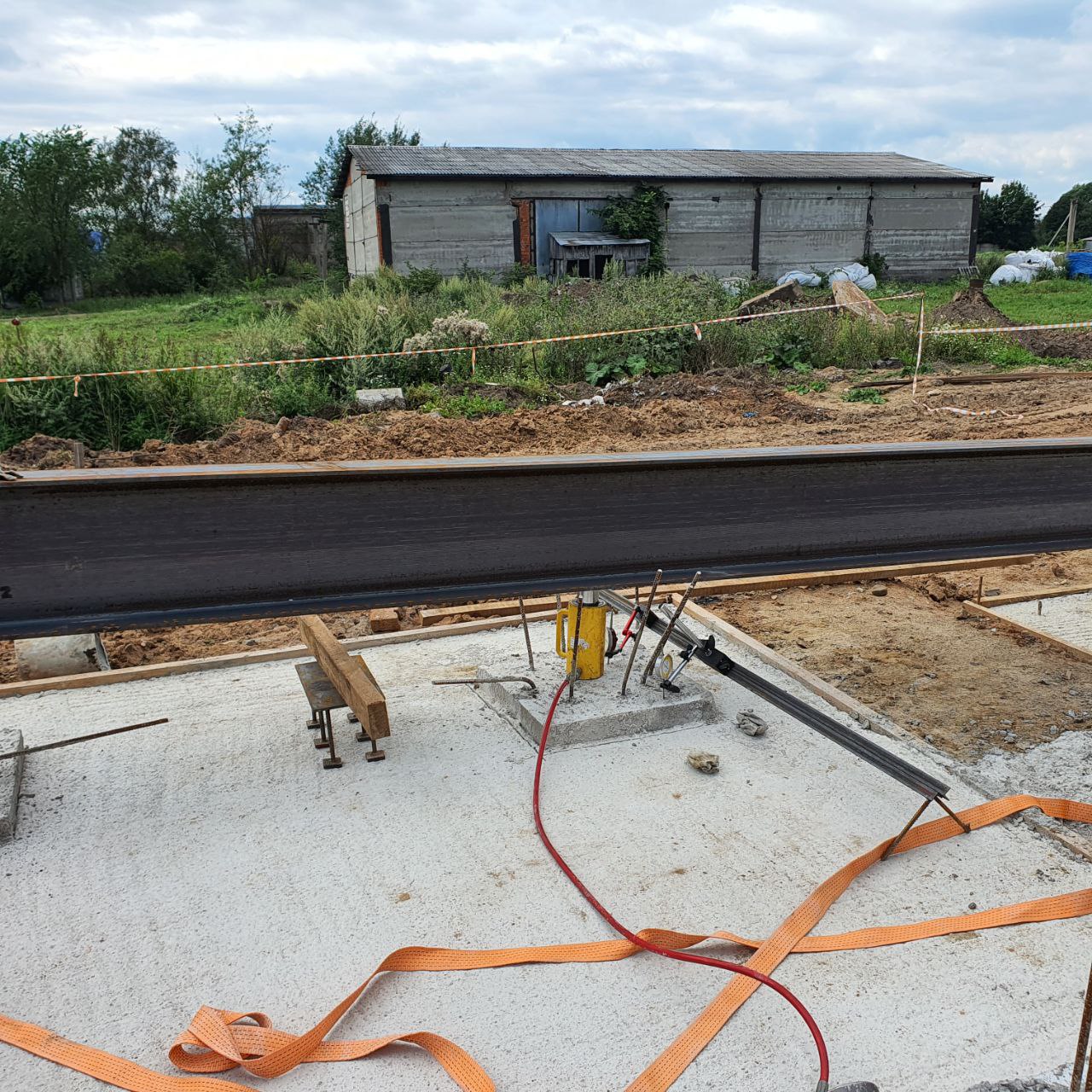

гидравлический домкрат ДГ50П150 грузоподъемностью 491 кН (ход поршня 150 мм);
ручная маслостанция НРГ7080Р или НРГ-7035Р и рукав высокого давления с быстроразъемными соединениями (максимальное давление 70 МПа);
комплект измерительной аппаратуры: цифровой манометр ДМ 5001 или ДМ 5002, два индикатора часового типа ИЧ-50 (цена деления 0,01 мм), два магнитных держателя.
