Испытания свай для «Балтийский судомеханический завод. Реконструкция причала НТП-1 и берегоукрепления НТП-2» г. С-Петербург

Местоположение объекта:
Работ: г.Санкт-Петербург, Кировский район полуостров между Большим и Малым Турухтанным ковшом.

Цель работ:
Подтверждение возможности нагружения свайного основания причала проектными нагрузками до 300тс.
Настоящая программа определяет требования, предъявляемые к проведению испытаний свай статической вдавливающей нагрузкой в основании причала, входящего в состав объекта «Балтийский судомеханический завод. Реконструкция причала НТП-1 и берегоукрепления НТП-2».

Местоположение объекта:
Российская Федерация, г. Санкт Петербург, Кировский район, полуостров между Большим и Малым Турухтанным ковшом, ул. Дорога на Турухтанные острова, д. 26, корп. 5.

Наименование объекта: «Балтийский судомеханический завод. Реконструкция причала НТП-1 и берегоукрепления НТП-2».

Сроки проведения работ:
март 2024 г. декабрь 2025 г.

Нормативные и технические документы
-ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями».
-СП 24.13330.2021 «Свайные фундаменты».
-СП 287.1325800.2016 «Сооружения морские причальные. Правила проектирования и строительства».
-СП 50-102-2003 «Проектирование и устройство свайных фундаментов».

Климатические и инженерно-геологические  условия:
Абсолютные отметки поверхности на объекте изменяются от -12,19 до 3,71 м. Район работ расположен в восточной части Финского залива Балтийского моря и включает акваторию бухты Батарейная от мыса Каменный на юго-западе до полуострова Каравалдай на северо-востоке. Бухта представляет мелководный залив с глубинами до 5 м. На подходах к бухте глубины увеличиваются до 10-13 м, но имеют место отмели с глубинами до 4 м. Протяженность береговой линии бухты Батарейная около 2 км.
Климат района Финского залива относится к типу умеренного с избыточным увлажнением и является промежуточным между морским и континентальным. Погодные условия района изысканий в первую очередь связаны с атлантическими циклонами, которые обеспечивают поступление в регион значительного количества тепла и влаги. Это обуславливает продолжительную мягкую зиму, холодную затяжную весну, короткое прохладное лето и теплую дождливую осень. 9 В геоморфологическом отношении территория изысканий расположена на северо-западе Русской равнины. Осадочные породы здесь залегают почти горизонтально, а тектонические движения характеризуются небольшой амплитудой, соизмеримой со скоростью экзогенных процессов.  В период проведения инженерно-геологических изысканий 2023 г. подземные воды вскрыты на глубине 2,1 (абс. отм 1,16 м). Прогнозируемые уровни на основании архивного отчета залегают на глубинах 0,2-3,4 м (абс. отм 1,05 – минус 0,03 м), приурочены к техногенным отложениям (tH): щебенистый грунт, песок, супесь. Подземные воды гидравлически связаны с водами Финского залива. Причем, Финский залив является для подземного водоносного горизонта и областью разгрузки и областью питания. Так, в периоды нагонных наводнений при поднятии уровня воды в Финском заливе выше зеркала подземных вод наблюдается подпор подземных вод (поднятие уровня за счет перетекание воды из залива). В остальные периоды Финский залив служит областью разгрузки для грунтовых вод: наблюдается общая тенденция движения потока подземных вод в сторону залива..

Конструктивные решения:

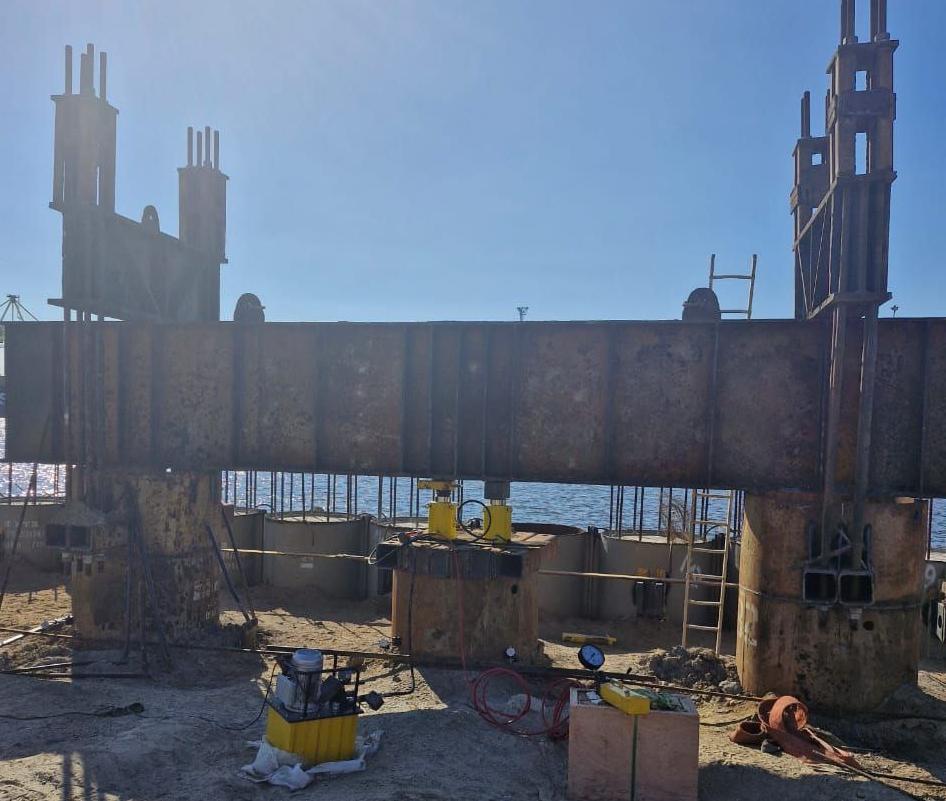

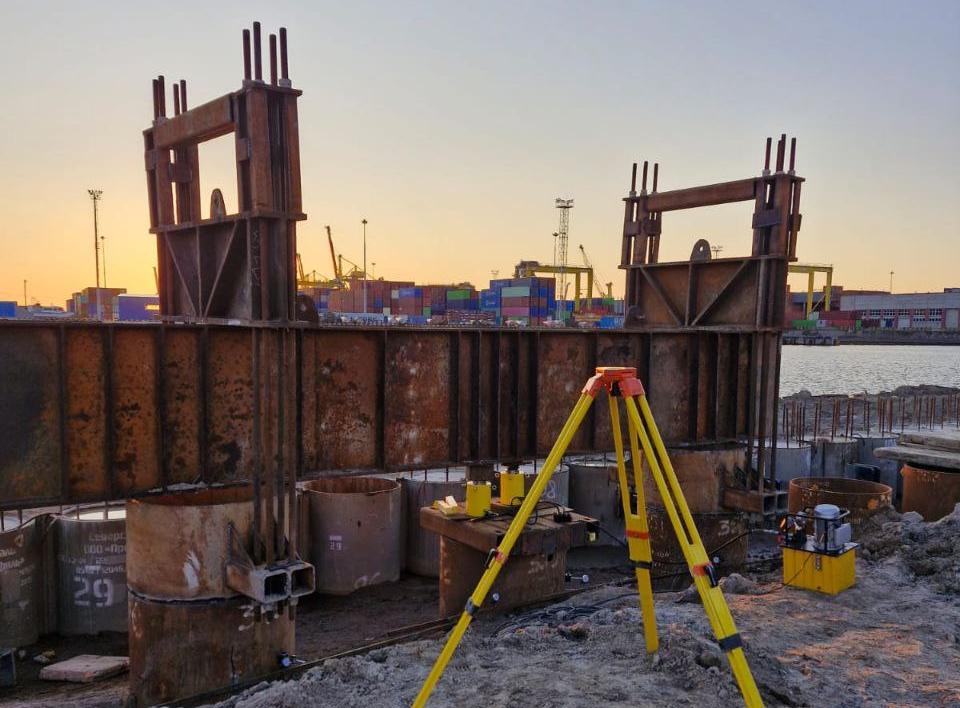

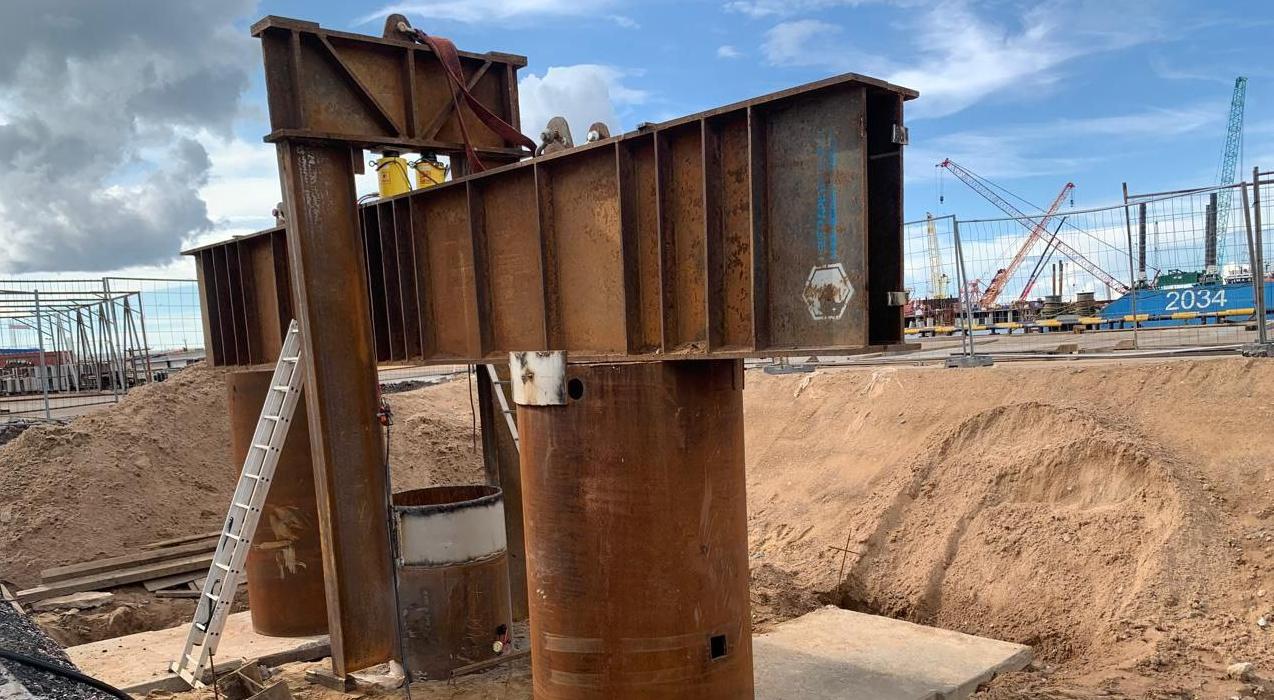

Статическим испытаниям подлежат сваи основания Реконструируемого причала в виде стальных труб диаметром 1220х20 мм и железобетонных свай сечением 400х400 мм. Отметки погружения свай 1220х20 мм – минус 30,200 м, минус 26,200 м. Отметка верха – плюс 1,300 м (после срезки технологического запаса). Отметки погружения свай 400х400 мм – минус 26,400 м, минус 23,400 м, минус 22,400 м.

Работы по испытанию грунтов:
Испытание грунтов статической нагрузкой на сваи Статические испытания свай следует производить с соблюдением требований ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями», с учетом дополнительных указаний данного раздела. В процессе испытания ведут журнал. 15 Испытания грунтов статической нагрузкой на забивную сваю следует начинать после её «отдыха», принятого равным 20 суткам. Нагружение испытуемой сваи проводят равномерно, без ударов, ступенями нагрузки, принимаемыми не более 1/10 от заданной наибольшей нагрузки. После плавного достижения очередной ступени нагружения заданная нагрузка должна поддерживаться с точностью не менее ±5%. Значения ступеней нагрузки, необходимые для передачи на испытуемые сваи.
На каждой ступени нагружения сваи снимают отсчеты по всем приборам для измерения деформаций в такой последовательности: нулевой отсчет - перед нагружением сваи, первый отсчет - сразу после приложения нагрузки, затем последовательно три отсчета с интервалом 30 мин и далее через каждый час до условной стабилизации деформации (затухания перемещения).
За критерий условной стабилизации деформации принимают осадку сваи на данной ступени нагружения не превышающую 0,1 мм за последние 60 мин наблюдений; или выход сваи, не превышающий 0,1 мм за последние 2 часа наблюдений.
Разгрузку сваи после окончания испытания проводят ступенями, равными удвоенным значениям ступени нагрузки. Продолжительность ступени разгрузки принимают не менее 15 мин. После полной разгрузки (до нуля) наблюдения за упругим перемещением сваи следует проводить в течение 60 мин со снятием отсчетов через каждые 15 мин. В случае непредвиденного перерыва в испытании проводят полную разгрузку сваи ступенями, равными удвоенным значениям ступени нагружения. После полной разгрузки обязательно проводят измерения упругих перемещений через каждые 15 минут.
