Поставка оборудования для испытаний грунтов сваями по ГОСТ 5686-2020
ООО "Центр Арктических Изысканий" осуществляет поставки оборудования для испытаний грунтов сваями по ГОСТ 5686-2020, для испытаний грунтов методом волновой теорией удара (методом PDA) по ГОСТ 5686-2020, штамповые испытания грунтов сваями по ГОСТ 20276.1-2020.
Оборудование соответствует ГОСТ Р 8.674-2009 "Общие требования к средствам измерений и техническим системам, и устройствам с измерительными функциями".
Состав работ по испытанию грунтов. Испытания штампами выполняются в соответствии с методиками ГОСТ 20276.1-2020. Штампы выполняются при отсыпке насыпи на высоту не менее 1 м, а также на заключительном слое.
Параметры выполнения испытания, ступени давления на штамп, время стабилизации деформаций представлены в таблицах 1-3.
Таблица 1. Параметры испытания грунта штампом по ГОСТ 20276.1-2020
| № п/п | Наименование параметра | Значение параметра |
| 1 | Площадь штампа | 5000 см2 |
| 2 | Количество ступеней нагрузки | не менее 5-ти |
| 3 | Величина ступени нагрузки | принимается по таблице 2 |
| 4 | Время условной стабилизации деформации | принимается по таблице 2 |
| 5 | Общее время проведения одного испытания | 2,5-5 ч |
| Грунт | Коэф. водонасыщения Sr | Ступени давления Δp, МПа, при плотности сложения грунтов | Время условной стабилизации деформации t, ч | ||
| Плотные | Средней плотности | Рыхлые | |||
| Крупнообломочный | Sr ≤ 1,0 | 0,1 | 0,1 | 0,1 | 0,5 |
| Пески гравелистые и крупные | Sr ≤ 1,0 | 0,1 | 0,05 | 0,025 | 0,5 |
| Пески средней крупности |
Sr ≤ 0,5 0,5 < Sr < 1,0 |
0,1 0,1 |
0,05 0,05 |
0,025 0,025 |
0,5 1,0 |
| Пески мелкие и пылеватые |
Sr ≤ 0,5 0,5 < Sr ≤ 1,0 |
0,05 0,05 |
0,025 0,025 |
0,01 0,01 |
1,0 2,0 |
Таблица 3. Разновидности песка по плотности.
| Разновидность песка | Коэффициент пористости e, д.е. | ||
| Пески гравелистые, крупные и средней крупности | Пески мелкие | Пески пылеватые | |
| Плотный | e ≤ 0,55 | e ≤ 0,60 | e ≤ 0,60 |
| Средней плотности | 0,55 < e ≤ 0,70 | 0,60 < e ≤ 0,75 | 0,60 < e ≤ 0,80 |
| Рыхлый | e > 0,70 | e > 0,75 | e > 0,80 |
Подготовительные работы
При испытаниях в котлованах, шурфах и дудках штамп с плоской подошвой устанавливают на дно выработки. Для достижения плотного контакта подошвы штампа с грунтом необходимо провести не менее двух поворотов штампа вокруг его вертикальной оси, меняя направление поворота. После установки штампа проверяют горизонтальность его положения. В глинистых грунтах с IL>0,75 штамп следует устанавливать в выемку, устраиваемую на дне выработки. Глубина выемки должна быть 40-60 см, поперечный размер выемки не должен превышать диаметр штампа более чем на 10 см. Стенки выемки, при необходимости, следует закрепить. Поверхность грунта в пределах площади установки штампа должна быть тщательно спланирована. При затруднении в планировке грунта следует устраивать из маловлажного песка мелкого или средней крупности подушку толщиной 1-2 см для глинистых и не более 5 см - для крупнообломочных грунтов. При испытаниях штампами площадью 50002 см просадочных грунтов с замачиванием в шурфах и котлованах толщина подушки должна составлять 2-3 см для обеспечения дренирования воды в грунт. Подушку следует укладывать по всей площади установки штампа и вокруг него на расстоянии не менее 10 см.
Работы по испытанию грунтов статической нагрузкой
Каждую ступень давления выдерживают до условной стабилизации деформации грунта (осадки штампа). За критерий условной стабилизации деформации принимают скорость осадки штампа, не превышающую 0,1 мм за время t, указанное в таблице 2

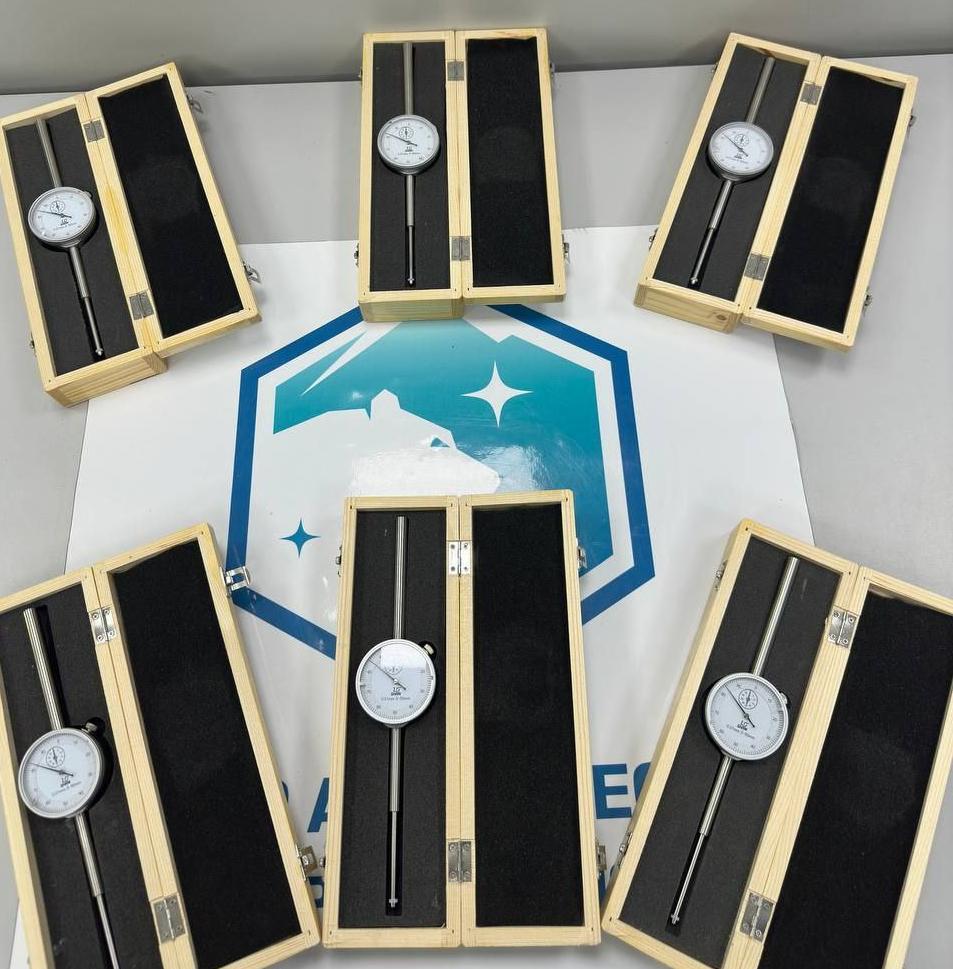

Отсчеты по прогибомерам на каждой ступени нагружения проводят:
- при испытании крупнообломочных грунтов и песков через каждые 10 мин в течение первого получаса, 15 мин в течение второго получаса и далее через 30 мин до условной стабилизации деформации грунта;
- при испытании глинистых грунтов через каждые 15 мин в течение первого часа, 30 мин в течение второго часа, далее через 1 ч до условной стабилизации деформации грунта.
