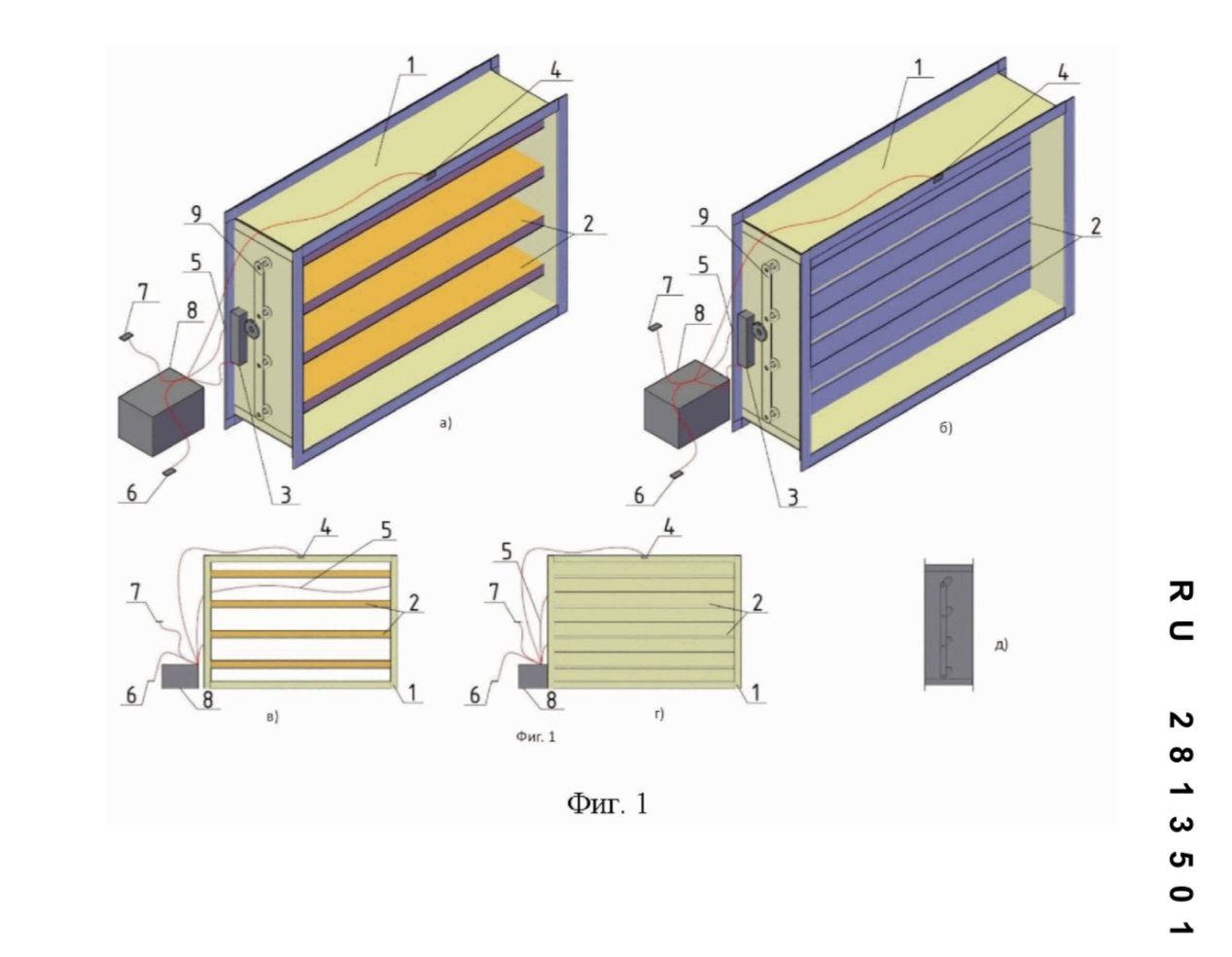

ООО "Центр Арктических Изысканий" получил Патент на изобретение "Устройство для проветривания и предотвращения растепления многолетнемерзлого грунта путем автоматического управления регулирования температуры грунта".

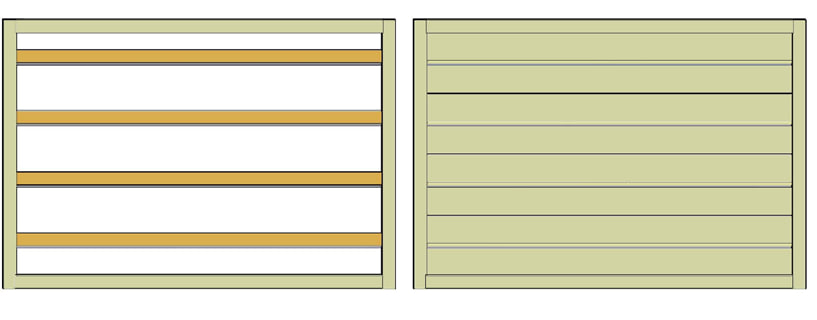

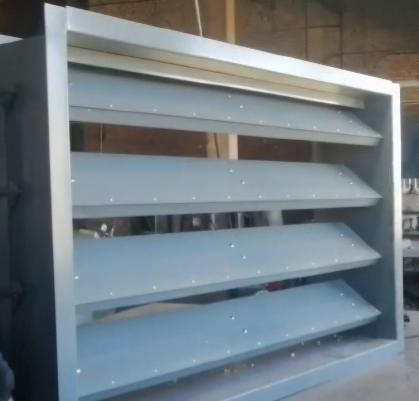

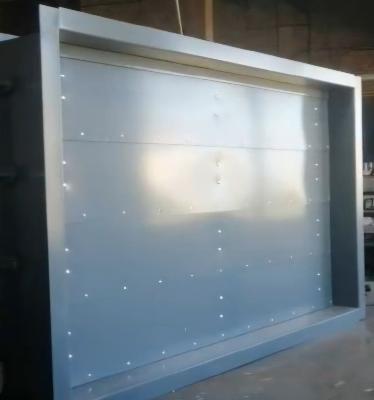

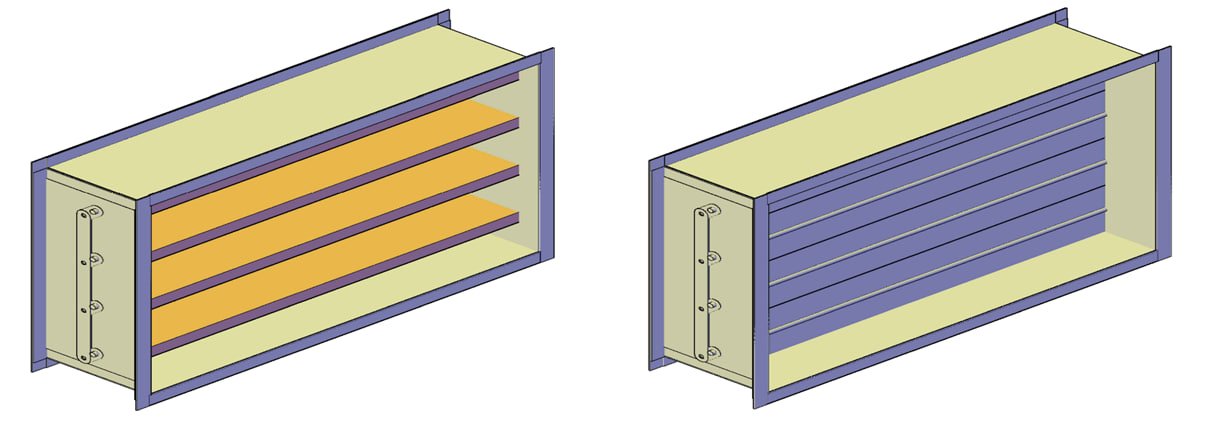

Климатическая ламель.
Полезная модель относится к области строительства, в частности может использоваться при устройстве фундамента многоэтажных зданий или сооружений, обладающего способностью естественного проветривания и предотвращения растепления многолетнемерзлого грунта путем автоматического управления процессом охлаждения грунта.
Технической проблемой, решаемой полезной моделью , является повышение эффективности процесса охлаждения многолетнемерзлых грунтов.
Технический результат, достигаемый изобретением, заключается в сокращении длительности процесса замораживания вечномерзлого грунта в естественных условиях и в предотвращении сильного снегопереноса в продуваемое подполье здания за счет повышения эффективности устройства для автоматического управления элементами платформы в связи с возможностью формирования более точных управляющих сигналов, обеспечивающих оптимальные условия процесса охлаждения .


Для этого провели оценку эффективности использования автоматических климатических ламелей с помощью теплотехнических расчетов.

Целью работы является оценка эффективности использования автоматических климатических ламелей на продухах вентилируемых подполий для зданий и сооружений, запроектированных по принципу I строительства на многолетнемерзлых грунтах.
В рамках работы выполнены теплотехнические расчеты основания здания со стандартными продухами и автоматическими климатическими ламелями в вентилируемом подполье.
При выполнении расчетов использована следующая техническая документация:
- СП 25.13330.2020 «Основания и фундаменты на вечномерзлых грунтах»;
- СП 131.13330.2018 «Строительная климатология»;
- РСН 67-87 «Инженерные изыскания для строительства. Составление прогноза изменений температурного режима вечномерзлых грунтов численными методами».
1. Исходные данные для выполнения теплотехнического расчета
Расчеты проведены для периода с 1945 по 1995 года на стандартный период эксплуатации сооружения на многолетнемерзлых грунтах – 50 лет. Период был выбран на основании полноты метеорологических архивных данных.
В качестве исходных данных для теплотехнического расчета использовались следующие параметры:
- климатические условия для задания верхнего граничного условия (ГУ) модели (среднемесячная температура воздуха, скорость ветра, высота снежного покрова);
- физические и теплофизические характеристики грунта (влажность, плотность, температура фазового перехода, теплоемкость и теплопроводность в талом и мерзлом состояниях);
- начальное температурное распределение в грунтовом массиве;
- параметры здания (габариты, конструктивная схема).

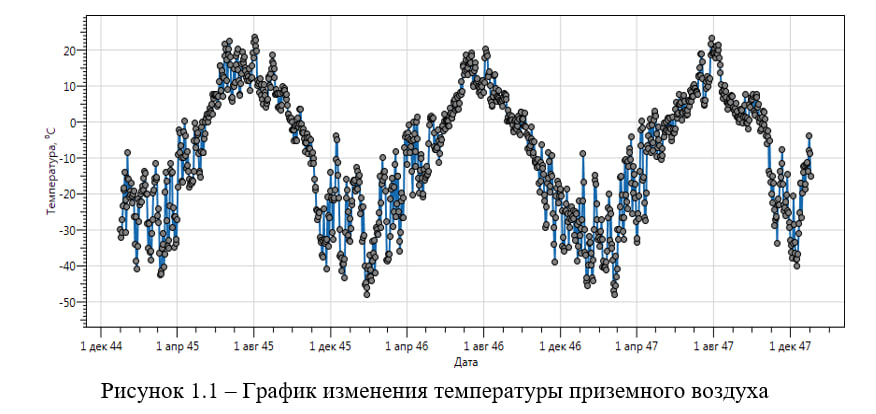

На верхнем климатическом ГУ заданы ежедневные замеры температуры воздуха по архивным данным для метеорологической станции Дудинка. Фрагмент графика изменения температур приведен на рисунке 1.1.
В качестве основания принят однородный супесчаный грунт. Значения физических и теплофизических свойств грунта, необходимых в качестве исходных данных приведены в таблице 1.1.
 Таблица 1.1 – Физические и теплофизические свойства грунтов и материалов

№ п/п Наименование грунта Wtot, % ρd, кг/м3 Tbf, °C λth, Вт/(м°С) λf, Вт/(м°С) Cth, МДж/(м3°С) Cf, МДж/(м3°С)
1 Супесь 20 1700 -0,2 1,87 2,09 2,84 2,08

 Начальные температурные распределения в грунтовом массиве приняты по результату стационарного расчета модели и приведены в таблице 1.2.

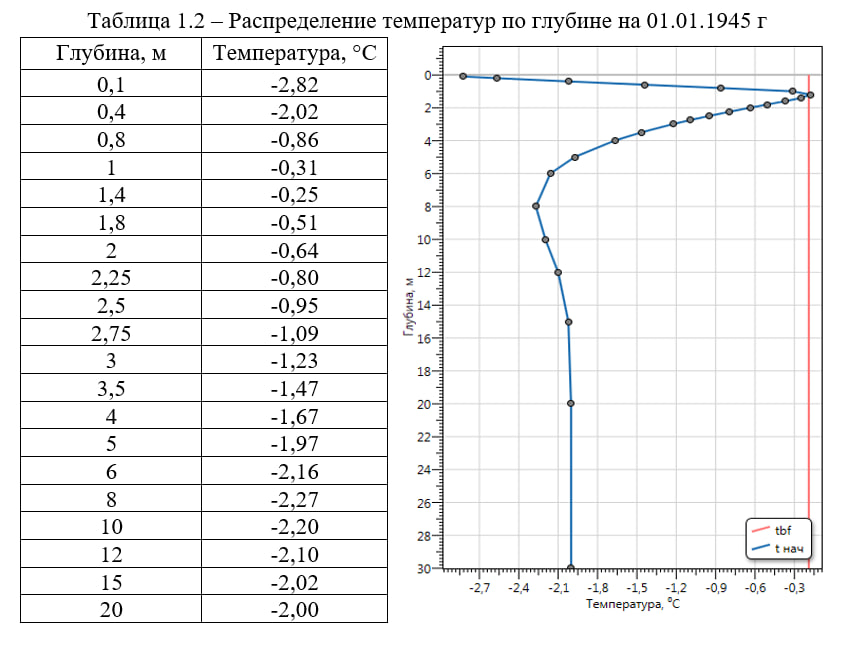

 Таблица 1.2 – Распределение температур по глубине на 01.01.1945 г
Глубина, м Температура, °C
0,1 -2,82
0,4 -2,02
0,8 -0,86
1 -0,31
1,4 -0,25
1,8 -0,51
2 -0,64
2,25 -0,80
2,5 -0,95
2,75 -1,09
3 -1,23
3,5 -1,47
4 -1,67
5 -1,97
6 -2,16
8 -2,27
10 -2,20
12 -2,10
15 -2,02
20 -2,00

Рассмотрено здание прямоугольной формы габаритами 20х30 м, внутри помещений круглогодично поддерживается температура плюс 20℃, расчетное сопротивление теплопередаче перекрытия над вентилируемым подпольем составляет 2 м2℃/Вт, цоколя – 1 м2℃/Вт.
Для задания граничного условия здания выполнены расчеты и приведены в разделе 2.
2. Расчет параметров вентилируемого подполья
Для расчета температурного режима подполья при использовании автоматических климатических ламелей необходимость открытия/закрытия продухов определено из условия:
Тс,а,ф ≤ Тс,а                                                                          (2.1)
где Тс,а,ф – фактическая среднегодовая температура воздуха в вентилируемом подполье; Тс,а – требуемая среднегодовая температура воздуха в вентилируемом подполье для обеспечения проектного значения среднегодовой температуры на верхней границе многолетнемерзлого грунта T0.
При расчете зданий с проветриваемым подпольем важнейшим показателем является модуль вентилирования. Для обеспечения проектного температурного режима грунтов основания должно выполняться условие:
Мф ≥ М,                                                       (2.2)
где Мф – фактический модуль вентилирования; М – требуемый модуль вентилирования.
Мф = Av / Ab,                                                 (2.3)
где Av – общая площадь продухов, м2; Ab – площадь здания в плане, м2.
                        (2.4)


где kc – коэффициент, принимаемый в зависимости от расстояния между зданиями а и их высотой h; Тс,а – среднегодовая температура воздуха в вентилируемом подполье, ℃; Tin – расчетная температура воздуха в помещении, ℃; Tout – среднегодовая температура наружного воздуха, ℃; R0 – сопротивление теплопередаче перекрытия над подпольем, м2℃/Вт; Cv – объемная теплоемкость воздуха, принимаемая равной 1300 Дж/(м3℃); ka – обобщенный аэродинамический коэффициент, учитывающий давление ветра и гидравлические сопротивления, зависящий от формы сооружения; Va – средняя годовая скорость ветра, м/с; x – параметр, учитывающий влияние расположенных в подполье коммуникаций на его тепловой режим, ℃; ci  – коэффициент потери напора на отдельных участках подполья; c – безразмерный параметр, зависящий от параметров ограждения цоколя, определяемый по формуле:
                                       (2.5)

где Az – площадь цоколя, м2, Rz – сопротивление теплопередаче цоколя, м2℃/Вт.

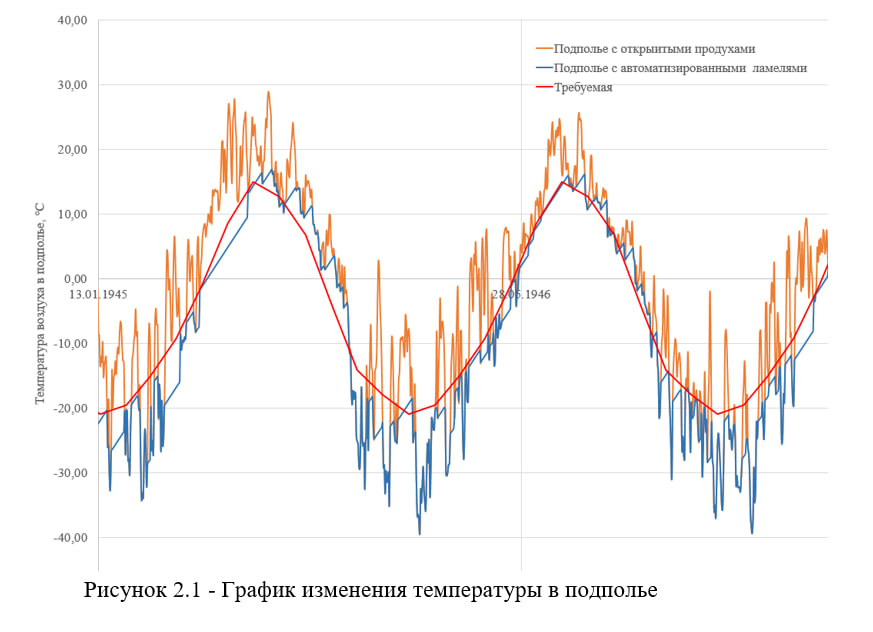

Температуры в подполье выражены из формулы (2.4). В случае не выполнения условия (2.1) для подполья с автоматизированными ламели принималось, что они закрываются, при этом скорость ветра в подполья снижалась до 0, а температуры пересчитывались исходя их балансового уравнения тепла.
3. Методика теплотехнического расчета
Теплотехнические расчеты выполнялись в программном комплексе Борей 3D, предназначенном для расчета динамики изменений температурного поля многолетнемерзлых грунтов оснований зданий и сооружений с учетом теплового влияния инженерных сооружений. Программный комплекс реализует математический аппарат моделирования распространения температурных полей в среде с фазовыми переходами и соответствует требованиям СП 25.13330. Сертификат соответствия приведен в приложении А.
Процесс распространения тепла в грунте с фазовыми переходами в спектре отрицательных температур описывается дифференциальным уравнением, записанным в энтальпийной форме (3.1):
  ,                                     (3.1)
  где H=H(τ,T) - энтальпия (теплосодержание), отнесенная к единице объема грунта;
τ – время;
T=T(τ) – температура грунта;
λ=λ(T) – коэффициент теплопроводности грунта;
f=f(τ) – мощность внутренних источников тепла;
Энтальпия является функцией температуры времени и координат. С учетом теплоты фазовых переходов в грунте, энтальпия описывается уравнением (3.2):
  ,                          (3.2)
  где C=C(T) – теплоемкость грунта;
Q – теплота фазового перехода;
Tbf – температура фазового перехода;
δ(T-Tbf) – дельта-функция.
В программе реализованы 2 конечно-разностных метода для решения исходного дифференциального уравнения:
- метод явной двухслойной разностной схемы;
- метод с динамическим разбиением области на подобласти с явной и неявной вычислительной схемой. В качестве неявной вычислительной схемы применен метод простой итерации. Для улучшения сходимости неявного метода применяется метод регуляризации и динамический подбор шага по времени.
  4. Создание модели
В качестве расчетной области принят трехмерный грунтовый массив глубиной 50 м, с размером в плане 100х80 м. Шаг сетки принят адаптивным от 0,1х0,1х0,1 до 1,0х1,0х1,0 м.
Общий вид созданной модели и расположение слоев грунтовых элементов в ней представлен на рисунке 4.1.
  Рисунок 4.1 – Общий вид модели
  На верхнем граничном условии модели заданы климатические данные, в основании сооружения – по результату расчета изменения температуры в подполье. На боковых и нижней грани модели задан тепловой поток равный 0.

  5. Результаты расчета
Проведено два расчета с одинаковыми начальными параметрами, но разными граничными условиями здания. Расчеты проведены на 50 лет с 1945 по 1995 года. Результаты расчета приведены на рисунках 5.1-5.3 и таблице 5.1.
  Рисунок 5.1 – Начальное температурное распределение в модели на 1 января 1945 г.
  Рисунок 5.2 – Температурное распределение в модели через 25 лет эксплуатации на 1 января 1970 г.
  Рисунок 5.3 – Температурное распределение в модели через 50 лет эксплуатации на 1 января 1995 г.
  По рисункам 5.1-5.3 видно, что при открытых продухах сохранение грунтов в мерзлом состоянии обеспечивается, однако температуры в основании превышают начальное распределение, что может привести к потере устойчивости свайного фундамента. Применение автоматических климатических ламелей позволяет сформировать в основании здания массив мерзлого грунта температурой ниже минус 3℃, что позволит обеспечить надежную эксплуатацию здания даже в условиях глобального потепления, а также показывает их высокую эффективность.
Температурные распределения по глубине в центральной части здания на 1, 25 и 50 года эксплуатации приведены в таблице 5.1 и на рисунке 5.4.

  Таблица 4.1 – Распределения температур по глубине
Глубина, м Температура, °C
01.01.1945 г. 01.01.1970 г. 01.01.1995 г.
Стандартное Авт. ламели Стандартное Авт. ламели
1 -0,36 -2,54 -12,13 -0,66 -5,15
2 -0,64 -0,23 -5,90 -0,22 -1,54
3 -1,23 -1,07 -3,50 -0,85 -2,20
4 -1,66 -1,71 -3,51 -1,29 -2,98
5 -1,97 -2,15 -3,98 -1,58 -3,58
6 -2,15 -2,41 -4,34 -1,74 -3,99
7 -2,21 -2,53 -4,53 -1,84 -4,24
8 -2,26 -2,54 -4,58 -1,89 -4,35
9 -2,23 -2,48 -4,51 -1,92 -4,34
10 -2,20 -2,39 -4,36 -1,94 -4,26
11 -2,15 -2,29 -4,16 -1,95 -4,12
12 -2,10 -2,19 -3,94 -1,96 -3,96
13 -2,07 -2,11 -3,71 -1,97 -3,79
14 -2,05 -2,05 -3,49 -1,98 -3,62
15 -2,02 -2,01 -3,29 -1,99 -3,47
20 -2,00 -1,94 -2,65 -2,01 -2,94

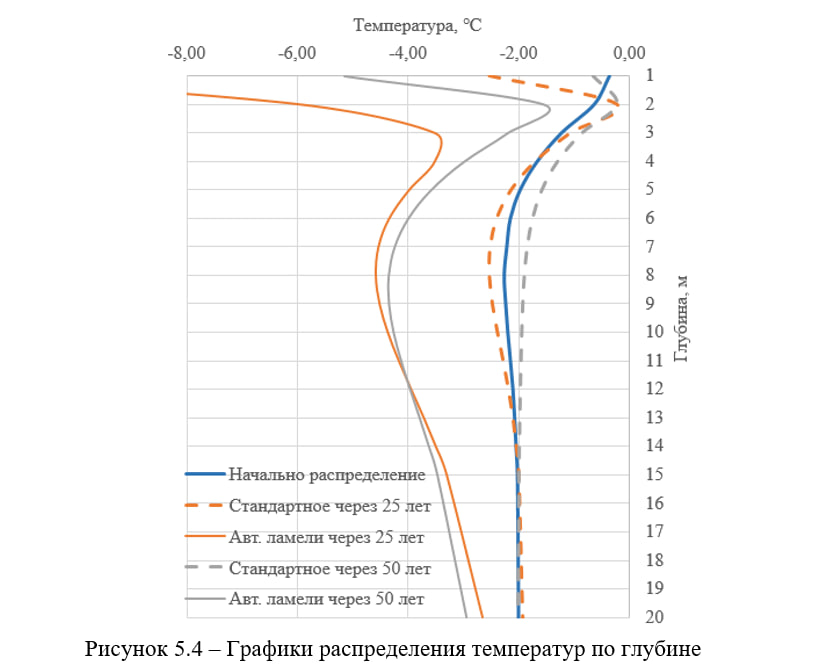

  Рисунок 5.4 – Графики распределения температур по глубине
