Глубинный штамп на объекте: «Многоэтажный жилой комплекс в районе Белорусского вокзала»
ООО "Центр Арктических Изысканий" выполняет работы по испытанию грунтов методом глубинного штампа на объекте: «Многоэтажный жилой комплекс с подземной автостоянкой и встроенными нежилыми помещениями в районе Белорусского вокзала», расположенному по адресу: город Москва, вн.тер. г муниципальный округ Пресненский, улица Ходынская, Смоленское направление МЖД участок №1.
Местоположение объекта:
Глубина заложения:
10-12м ,
Расчетное давление на грунт:
77- 84т/м2+ масса грунта над штампом 20-24т/м2
Процесс выполнения работы:

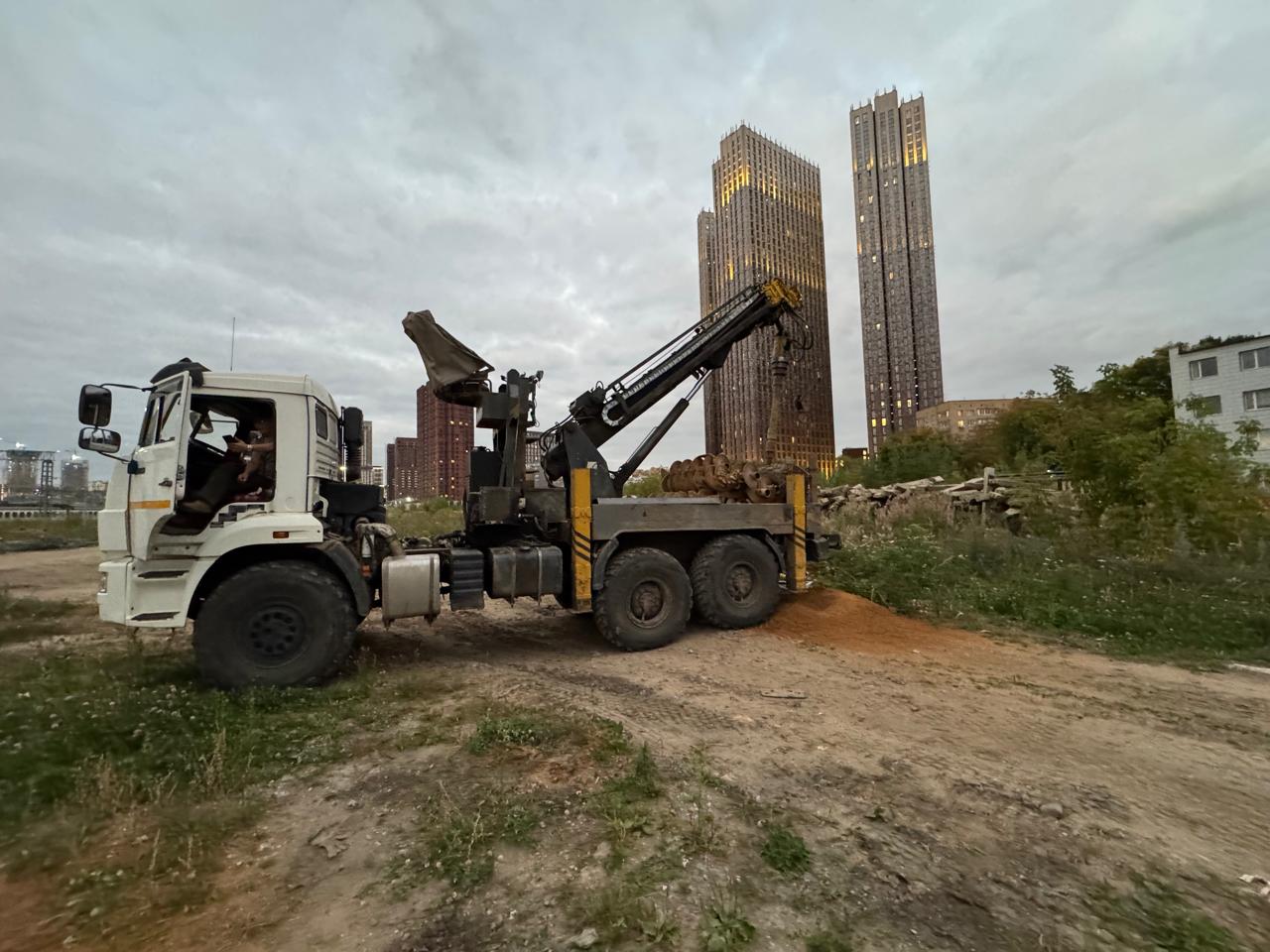

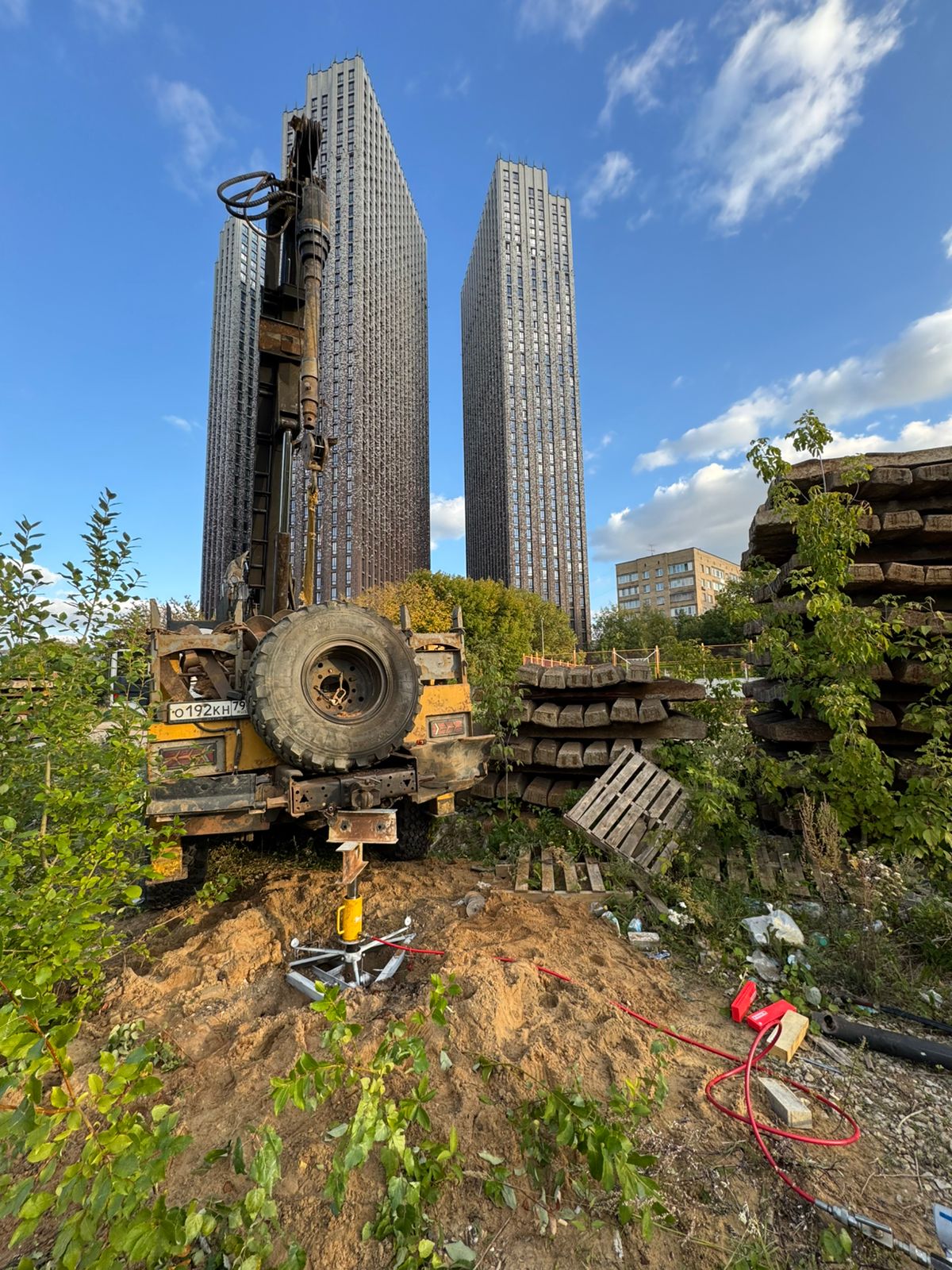

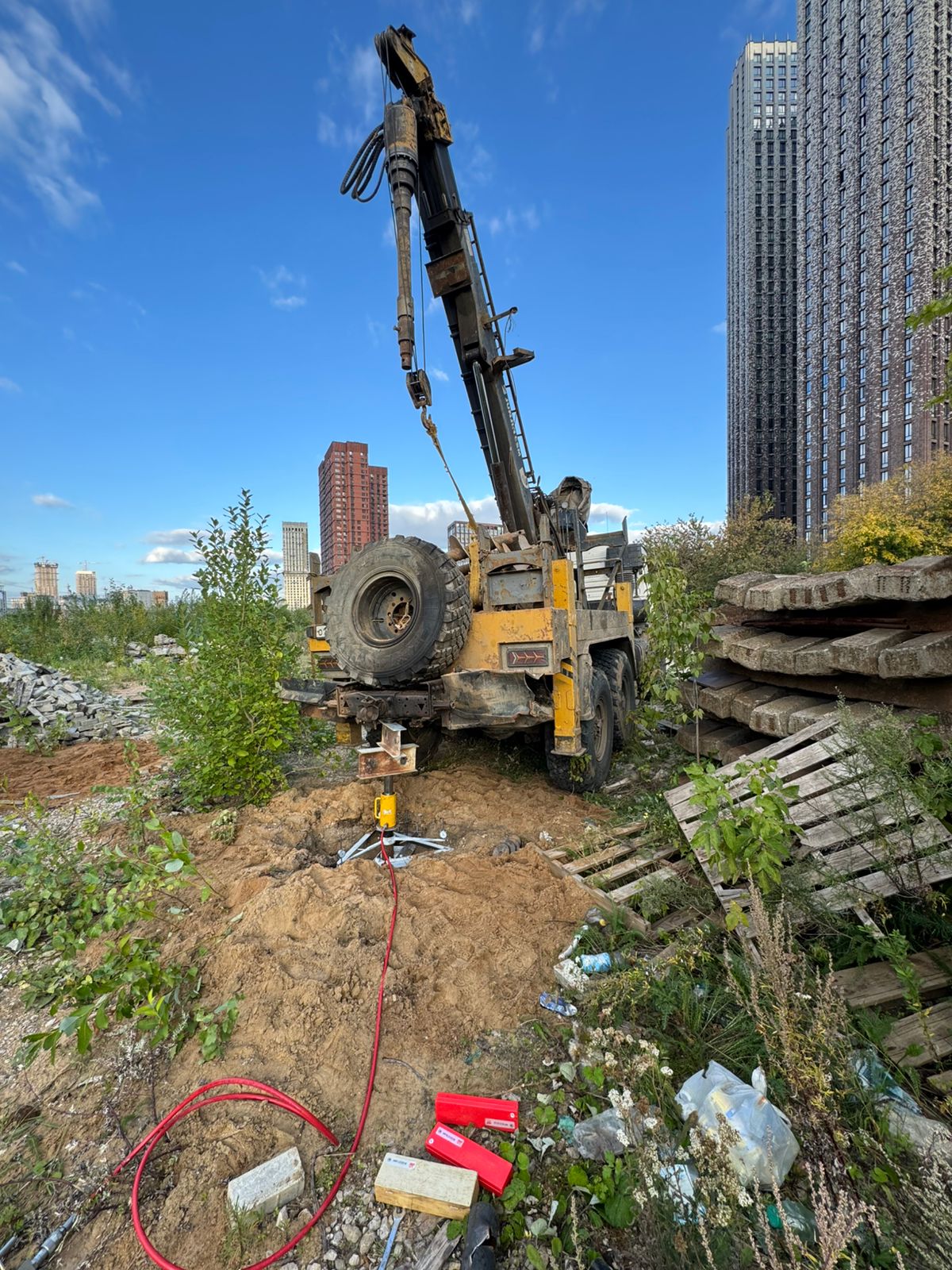

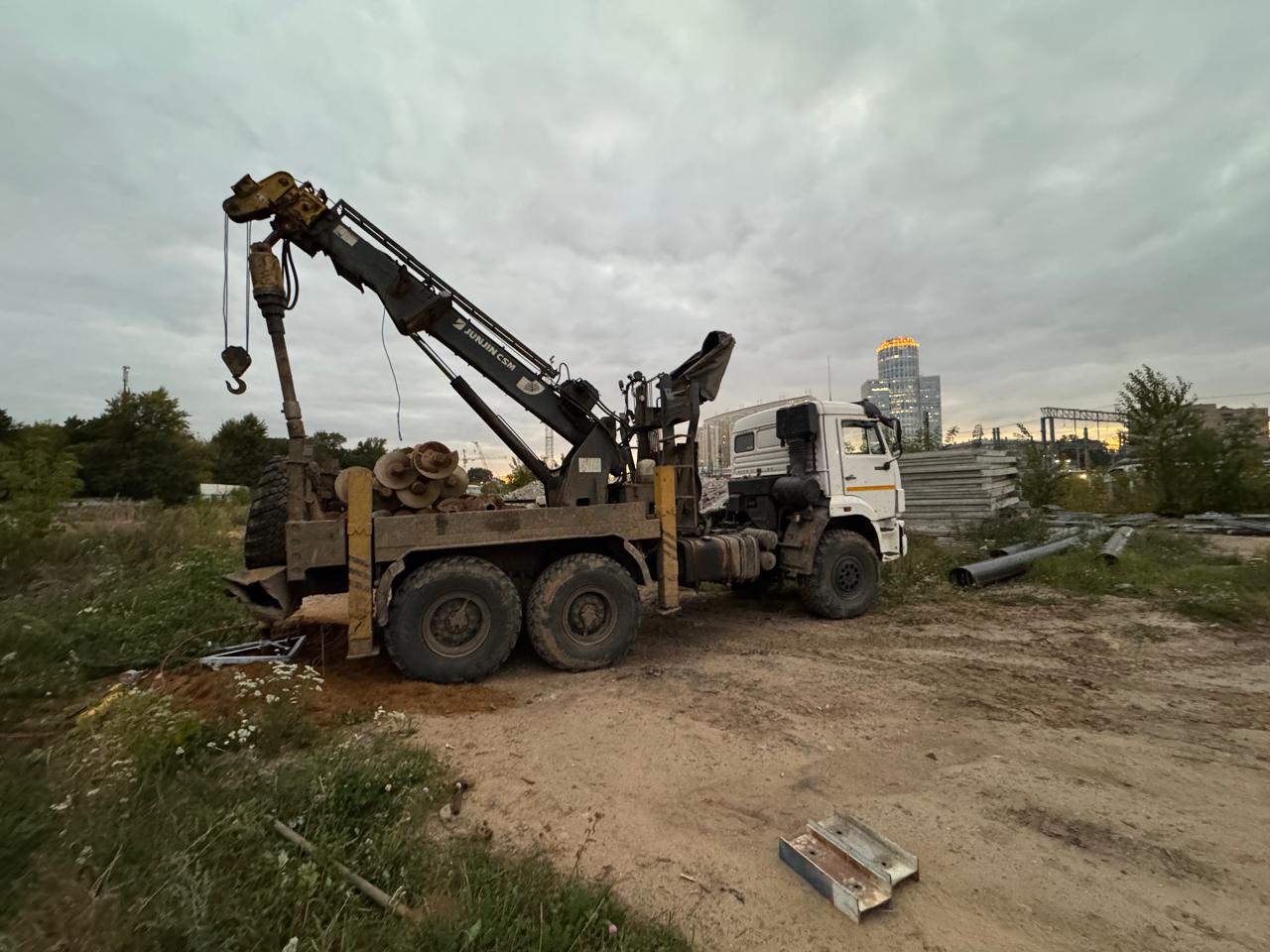

-Выбуривается скважина диаметром 400мм на глубину 11,5м

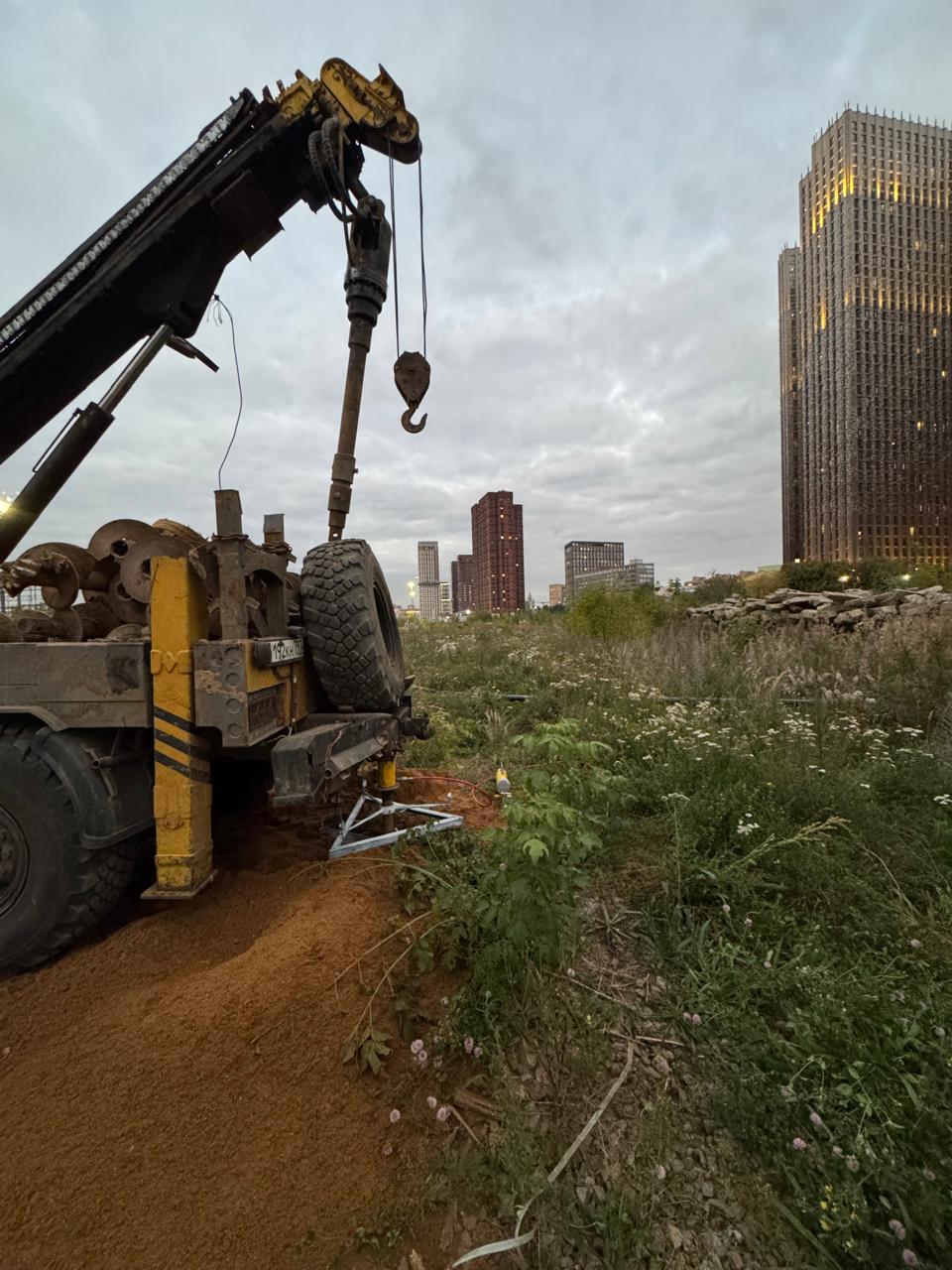

-опускается штанга с винтовым штампом на 600мм2 и вкручивается на глубину 0,5м.
-монтируется фиксирующее устройство(на роликах) , предотвращающее смещение колонны от оси нагружения.
-устанавливается реперный стол с индикаторами.
-устанавливаем нагружающее устройство с упорной конструкцией.
-запускаем процесс проведения испытаний согласно ГОСТ 20276.1-2020 Методы испытания штампом.
-оформляем журнал испытаний.
Оборудование и приборы
В состав установки для испытания грунта штампом входит: - штамп винтовой - 600мм2 ;
- устройство для создания и измерения нагрузки на штамп-домкрат ДГ50П150 манометр ДМ5002М, маслостанция ручная НРГ 7080;
- анкерное устройство (для установок без грузовой платформы) могут быть как конструкция из винтовых свай, так и спец.техника обеспечивающую восприятие нагрузок;
- устройство для измерения осадок штампа - ИЧ-50 с ценой деления 0,1мм.

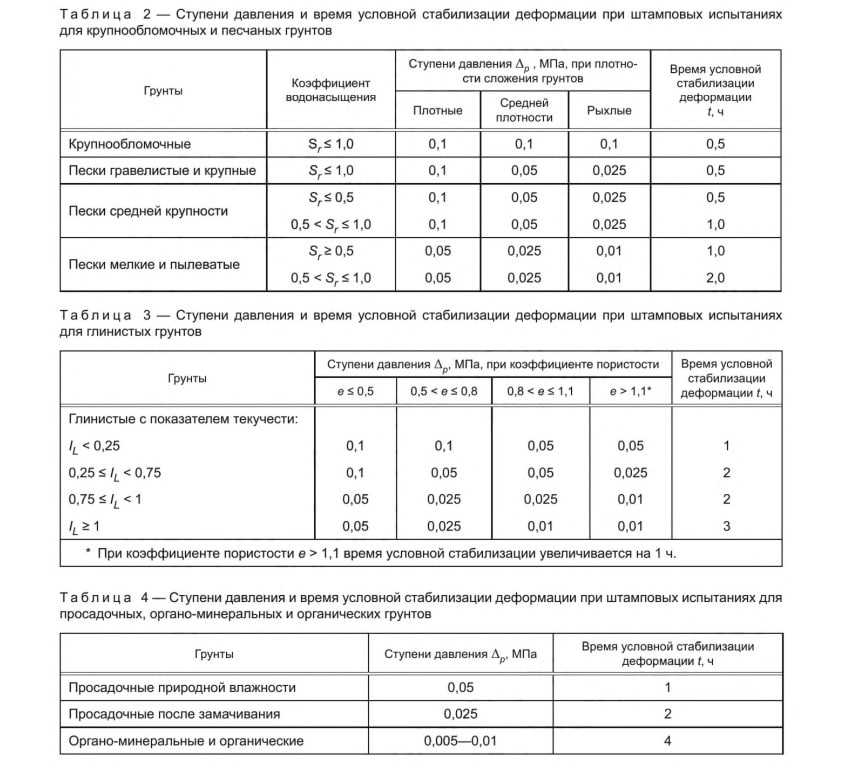

Конструкция установки должна обеспечивать: - возможность нагружения штампа ступенями давления по 0,01— 0,1 МПа;
- центрированную передачу нагрузки на штамп;
- постоянство давления на каждой ступени нагружения.

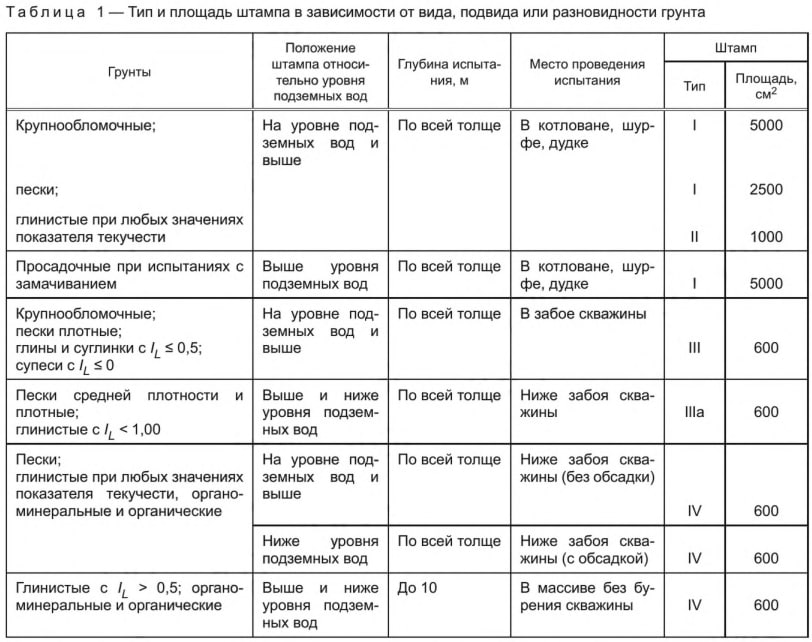

Штампы должны быть жесткими, круглой формы,
следующих типов: I — с плоской подошвой площадью 2500 и 5000 см2.
II — с плоской подошвой площадью 1000 см2 с кольцевой пригрузкой по площади, дополняющей площадь штампа до 5000 см2;
III — с плоской подошвой площадью 600 см2;
Ша — с плоской подошвой площадью 600 см2 и встроенным зачистным устройством;

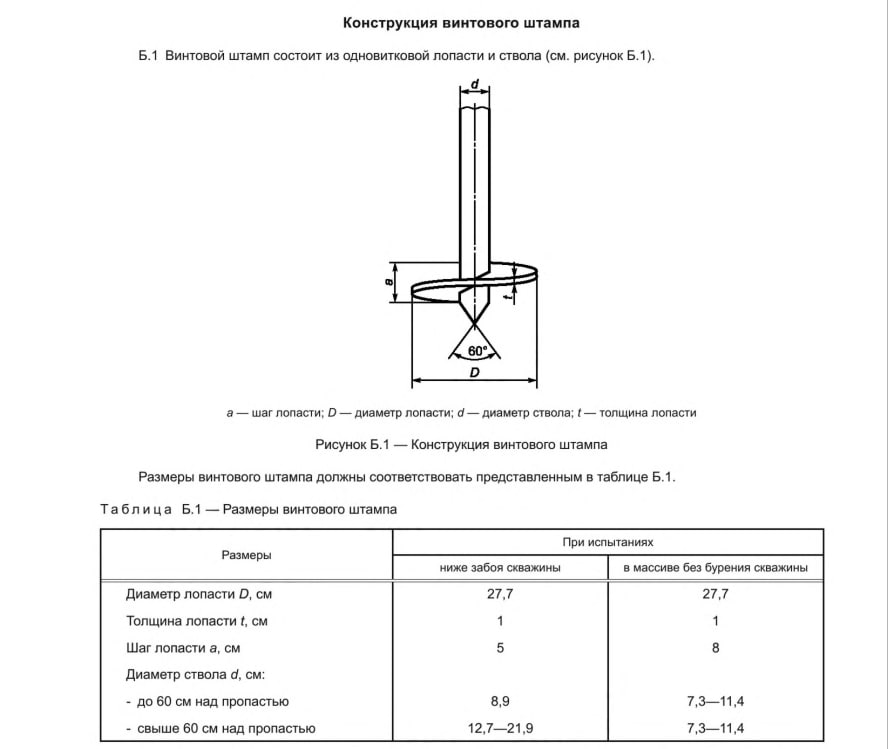

IV — винтовой штамп площадью 600 см2
-При испытаниях различными типами штампов размер включений в грунте не должен превышать 1/6 диаметра штампа.
-Нагружение штампа осуществляют домкратом или тарированным грузом. Домкраты должны быть предварительно оттарированы.
-Нагрузку измеряют с погрешностью не более 5 % ступени давления.
-Прогибомеры для измерения осадки штампа должны быть закреплены на реперной системе. Штамп должен быть соединен с
прогибомером нитью из стальной проволоки диаметром 0,3— 0,5 мм. Измерительная система должна обеспечивать измерение
осадок с погрешностью не более 0,1 мм. Необходимо учитывать деформацию проволоки от температурных воздействий и вводить
поправку в показания прогибомеров.
-Осадку штампа следует определять как среднее арифметическое значение показаний трех прогибомеров, фиксирующих осадку
штампа в трех точках, расположенных под углом 120° от оси штампа в горизонтальной плоскости. Для измерения осадки штампа
допускается применять другие приборы, обеспечивающие измерение осадок с погрешностью не более 0,1 мм.
-Реперная система для крепления контрольно-измерительного оборудования, фиксирующего осадки штампа, должна
обеспечивать неподвижность относительно массива грунта (см. примечание). Контрольно-измерительное оборудование
должно быть защищено от влияния внешних факторов, способных повлиять на результаты измерений
(атмосферные осадки, солнечная радиация, ветровые нагрузки, вибрация, промерзание и т. п.).
